Maritimus® Marine-Instrumentierungs- und Steuerkabel; Mehrpaarig/Mehradrig; PiMF/TiMF; Einzelabschirmung; Armiert; Max. 1,50 mm²; 150/250 V; 1 bis 37 Paare/Dreiadern; XLPE/SHF1; Flammhemmend; +90 °C; IEC 60092
MariTimus® Marine-Instrumentierungs- und Steuerkabel, Mehrpaarig/Mehradrig (PiMF/TiMF), 150/250 V XLPE/SHF1 (LSOH), einzeln geschirmt und armiert, flammhemmend
💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.
- Überragende Sicherheit an Bord: Die LSOH-Bauweise (halogenfrei, raucharm) ist für den Schutz von Menschenleben in beengten Räumen unerlässlich.
- Rauschfreie Signale: Die Einzelpaarabschirmung (PIMF) schützt vor Störungen und gewährleistet so die Genauigkeit der übertragenen Daten.
- Außergewöhnliche Langlebigkeit: Geflochtene, verzinnte Kupferarmierung für mechanischen Schutz und XLPE-Isolierung für Leistungsfähigkeit bei extremen Temperaturen.
- Kritische Anwendung: Ideal für Instrumentierungs-, Steuerungs- und Alarmsysteme auf Handelsschiffen, Passagierschiffen und Offshore-Anlagen.
- Internationale Konformität: Hergestellt nach den strengen IEC 60092-Normen, wodurch höchste Qualität für den Einsatz auf See gewährleistet wird.
|
Vorteile
| Aplicações
|
| Informationen zu Gerais | |
|---|---|
| Markierung | Innovcable |
| Produkttyp | Flammhemmende Instrumentierungs- und Steuerkabel für den Einsatz in der Marine/Offshore-Industrie, einzeln geschirmt, armiert und mit XLPE-Isolierung (mehrpaarig/mehradrig). |
| Modell | MariTimus® PIMF/TIMF |
| Anwendung | Für feste Installationen an Bord aller Arten von Schiffen, einschließlich Passagierschiffen und anderen Handelsschiffen. |
| Elektrische Parameter | |
| Nennspannung | 150 / 250V |

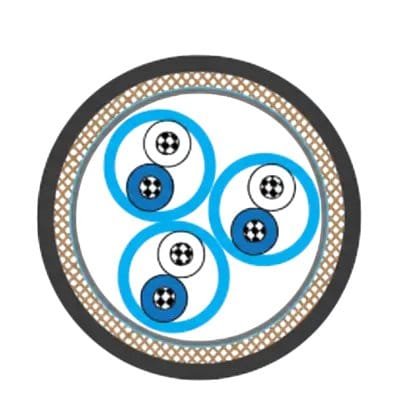

| Produktdesign | |
| Leitermaterial | Verzinnter, geflochtener Kupferleiter. Blankes Kupfer auf Anfrage erhältlich. |
| Fahrerklasse | Klasse 5. Klasse 2 auf Anfrage verfügbar. |
| Venenisolation | XLPE (vernetztes Polyethylen). |
| Torsionselement | Paar (PIMF), Trio (TIMF) oder Quad (QIMF) |
| Straßenidentifizierung |
|
| Personenschutz | Aluminium-/Polyesterband mit verzinntem Kupfer-Ableitungsdraht. |
| Interne Abdeckung | Überlappendes Polyesterband. |
| Rüstung | Geflochtener, verzinnter Kupferdraht. Blankes Kupfer auf Anfrage erhältlich. |
| Äußere Abdeckung | LSOH (SHF1) - Geringe Rauchemission und halogenfrei. |
| Farbe der Außenhülle | Grau (für Standardinstrumente) oder Blau (für eigensichere Stromkreise – IS). Andere Farben, wie z. B. Schwarz für höhere UV-Beständigkeit, sind auf Anfrage erhältlich. |
| Mechanische und thermische Eigenschaften | |
| Minimaler Krümmungsradius | 6 x Außendurchmesser (für feste Installationen). |
| Temperaturbereich | -30°C bis +90°C (für Festinstallationen). |
| Flammschutzmittel | Ja, gemäß IEC 60332-1 und IEC 60332-3-22. |
| Rauchemission | Geringe Rauchemission gemäß IEC 61034. |
| halogenfrei | Ja, gemäß IEC 60754-1/2. |
| Anwendbare Standards | |
| Konstruktion und Design | IEC 60092-350, IEC 60092-351, IEC 60092-376, IEC 60092-359 |
| Flammenprobe | IEC 60332-1, IEC 60332-3-22 |
| Ätzende Gase | IEC 60754-1 / 2 |
| Rauchemission | IEC 61034 |
| Konstruktion (Anzahl der Elemente x Anzahl der Gleise im Element x Querschnittsfläche (mm²)) | Nenndicke der Isolierung (mm) | Nenndicke der Mantelschicht (mm) | Nennaußendurchmesser (mm) | Nenngewicht (kg/km) |
| 1 × 2 × 0.75 | 0.5 | 1.2 | 8.3 | 110 |
| 2 × 2 × 0.75 | 0.5 | 1.4 | 12.2 | 200 |
| 3 × 2 × 0.75 | 0.5 | 1.4 | 13.0 | 240 |
| 4 × 2 × 0.75 | 0.5 | 1.7 | 14.4 | 310 |
| 5 × 2 × 0.75 | 0.5 | 1.7 | 15.9 | 370 |
| 6 × 2 × 0.75 | 0.5 | 1.9 | 17.1 | 430 |
| 7 × 2 × 0.75 | 0.5 | 1.9 | 17.1 | 450 |
| 8 × 2 × 0.75 | 0.5 | 1.9 | 18.0 | 500 |
| 10 × 2 × 0.75 | 0.5 | 2.0 | 20.2 | 610 |
| 12 × 2 × 0.75 | 0.5 | 2.0 | 20.9 | 680 |
| 14 × 2 × 0.75 | 0.5 | 2.0 | 21.7 | 750 |
| 16 × 2 × 0.75 | 0.5 | 2.1 | 23.3 | 850 |
| 19 × 2 × 0.75 | 0.5 | 2.2 | 25.0 | 980 |
| 20 × 2 × 0.75 | 0.5 | 2.2 | 25.0 | 1010 |
| 24 × 2 × 0.75 | 0.5 | 2.3 | 28.4 | 1220 |
| 30 × 2 × 0.75 | 0.5 | 2.4 | 30.8 | 1460 |
| 37 × 2 × 0.75 | 0.5 | 2.5 | 33.0 | 1720 |
| 1 × 2 × 1.0 | 0.5 | 1.3 | 8.9 | 120 |
| 2 × 2 × 1.0 | 0.5 | 1.4 | 12.9 | 230 |
| 3 × 2 × 1.0 | 0.5 | 1.8 | 14.4 | 310 |
| 4 × 2 × 1.0 | 0.5 | 1.8 | 15.2 | 360 |
| 5 × 2 × 1.0 | 0.5 | 1.8 | 17.0 | 440 |
| 6 × 2 × 1.0 | 0.5 | 1.8 | 18.1 | 500 |
| 7 × 2 × 1.0 | 0.5 | 1.8 | 18.1 | 530 |
| 8 × 2 × 1.0 | 0.5 | 1.8 | 19.1 | 590 |
| 10 × 2 × 1.0 | 0.5 | 2.0 | 21.4 | 720 |
| 12 × 2 × 1.0 | 0.5 | 2.1 | 22.4 | 820 |
| 14 × 2 × 1.0 | 0.5 | 2.1 | 23.2 | 900 |
| 16 × 2 × 1.0 | 0.5 | 2.2 | 25.0 | 1030 |
| 19 × 2 × 1.0 | 0.5 | 2.2 | 26.6 | 1180 |
| 20 × 2 × 1.0 | 0.5 | 2.2 | 26.6 | 1210 |
| 24 × 2 × 1.0 | 0.5 | 2.4 | 30.4 | 1480 |
| 30 × 2 × 1.0 | 0.5 | 2.5 | 33.0 | 1780 |
| 37 × 2 × 1.0 | 0.5 | 2.5 | 35.2 | 2090 |
| 1 × 2 × 1.5 | 0.6 | 1.3 | 9.9 | 150 |
| 2 × 2 × 1.5 | 0.6 | 1.8 | 15.3 | 320 |
| 3 × 2 × 1.5 | 0.6 | 1.8 | 16.3 | 390 |
| 4 × 2 × 1.5 | 0.6 | 1.8 | 17.4 | 460 |
| 5 × 2 × 1.5 | 0.6 | 1.8 | 19.5 | 560 |
| 6 × 2 × 1.5 | 0.6 | 2.0 | 20.8 | 640 |
| 7 × 2 × 1.5 | 0.6 | 2.0 | 20.8 | 690 |
| 8 × 2 × 1.5 | 0.6 | 2.1 | 22.2 | 770 |
| 10 × 2 × 1.5 | 0.6 | 2.2 | 24.9 | 950 |
| 12 × 2 × 1.5 | 0.6 | 2.2 | 25.9 | 1070 |
| 14 × 2 × 1.5 | 0.6 | 2.2 | 26.8 | 1180 |
| 16 × 2 × 1.5 | 0.6 | 2.3 | 28.9 | 1350 |
| 19 × 2 × 1.5 | 0.6 | 2.4 | 31.0 | 1560 |
| 20 × 2 × 1.5 | 0.6 | 2.4 | 31.0 | 1600 |
| 24 × 2 × 1.5 | 0.6 | 2.5 | 35.3 | 1950 |
| 30 × 2 × 1.5 | 0.6 | 2.9 | 39.0 | 2450 |
| 37 × 2 × 1.5 | 0.6 | 3.0 | 41.8 | 2900 |
| 1 × 3 × 0.75 | 0.5 | 1.3 | 8.9 | 120 |
| 2 × 3 × 0.75 | 0.5 | 1.4 | 13.2 | 230 |
| 3 × 3 × 0.75 | 0.5 | 1.8 | 14.6 | 320 |
| 4 × 3 × 0.75 | 0.5 | 1.8 | 15.8 | 380 |
| 5 × 3 × 0.75 | 0.5 | 1.8 | 17.5 | 460 |
| 6 × 3 × 0.75 | 0.5 | 2.0 | 19.6 | 550 |
| 7 × 3 × 0.75 | 0.5 | 2.0 | 19.6 | 580 |
| 8 × 3 × 0.75 | 0.5 | 2.0 | 20.9 | 650 |
| 10 × 3 × 0.75 | 0.5 | 2.1 | 23.5 | 800 |
| 12 × 3 × 0.75 | 0.5 | 2.2 | 24.9 | 910 |
| 14 × 3 × 0.75 | 0.5 | 2.2 | 25.9 | 1010 |
| 16 × 3 × 0.75 | 0.5 | 2.3 | 27.6 | 1140 |
| 19 × 3 × 0.75 | 0.5 | 2.3 | 29.5 | 1300 |
| 20 × 3 × 0.75 | 0.5 | 2.3 | 30.0 | 1350 |
| 24 × 3 × 0.75 | 0.5 | 2.4 | 32.6 | 1590 |
| 30 × 3 × 0.75 | 0.5 | 2.8 | 36.7 | 2030 |
| 32 × 3 × 0.75 | 0.5 | 2.8 | 37.9 | 2150 |
| 1 × 3 × 1.0 | 0.5 | 1.3 | 9.3 | 140 |
| 2 × 3 × 1.0 | 0.5 | 1.8 | 14.6 | 310 |
| 3 × 3 × 1.0 | 0.5 | 1.8 | 15.4 | 370 |
| 4 × 3 × 1.0 | 0.5 | 1.8 | 16.9 | 450 |
| 5 × 3 × 1.0 | 0.5 | 1.8 | 18.5 | 530 |
| 6 × 3 × 1.0 | 0.5 | 2.0 | 20.8 | 640 |
| 7 × 3 × 1.0 | 0.5 | 2.0 | 20.8 | 680 |
| 8 × 3 × 1.0 | 0.5 | 2.1 | 22.4 | 780 |
| 10 × 3 × 1.0 | 0.5 | 2.2 | 25.2 | 960 |
| 12 × 3 × 1.0 | 0.5 | 2.2 | 26.5 | 1080 |
| 14 × 3 × 1.0 | 0.5 | 2.3 | 27.8 | 1220 |
| 16 × 3 × 1.0 | 0.5 | 2.3 | 29.4 | 1360 |
| 19 × 3 × 1.0 | 0.5 | 2.4 | 31.7 | 1580 |
| 20 × 3 × 1.0 | 0.5 | 2.4 | 32.2 | 1640 |
| 24 × 3 × 1.0 | 0.5 | 2.5 | 35.0 | 1930 |
| 30 × 3 × 1.0 | 0.5 | 2.9 | 39.4 | 2470 |
| 32 × 3 × 1.0 | 0.5 | 2.9 | 40.7 | 2620 |
| 1 × 3 × 1.5 | 0.6 | 1.3 | 10.4 | 170 |
| 2 × 3 × 1.5 | 0.6 | 1.8 | 16.5 | 380 |
| 3 × 3 × 1.5 | 0.6 | 1.9 | 17.7 | 480 |
| 4 × 3 × 1.5 | 0.6 | 1.9 | 19.2 | 570 |
| 5 × 3 × 1.5 | 0.6 | 1.9 | 21.3 | 690 |
| 6 × 3 × 1.5 | 0.6 | 2.1 | 24.0 | 840 |
| 7 × 3 × 1.5 | 0.6 | 2.1 | 24.0 | 900 |
| 8 × 3 × 1.5 | 0.6 | 2.2 | 25.8 | 1020 |
| 10 × 3 × 1.5 | 0.6 | 2.3 | 29.1 | 1260 |
| 12 × 3 × 1.5 | 0.6 | 2.4 | 30.9 | 1450 |
| 14 × 3 × 1.5 | 0.6 | 2.4 | 32.2 | 1620 |
| 16 × 3 × 1.5 | 0.6 | 2.5 | 34.3 | 1830 |
| 19 × 3 × 1.5 | 0.6 | 2.8 | 37.5 | 2210 |
| 20 × 3 × 1.5 | 0.6 | 2.8 | 38.1 | 2300 |
| 24 × 3 × 1.5 | 0.6 | 3.0 | 41.6 | 2720 |
| 30 × 3 × 1.5 | 0.6 | 3.1 | 45.9 | 3310 |
| 32 × 3 × 1.5 | 0.6 | 3.2 | 47.7 | 3530 |
