Maritimus® Marine-Instrumentierungs- und Steuerkabel; Mehrpaarig/Mehradrig; Armiert und geschirmt; Max. 1,50 mm²; 150/250 V; 1 bis 37 Paare/Dreiadern; XLPE/SHF1/SHF1; Flammwidrig; +90 °C; IEC 60092
MariTimus® Marine-Instrumentierungs- und Steuerkabel, mehrpaarig/mehradrig, 150/250 V XLPE/SHF1/SHF1 (LSOH), armiert und kollektiv geschirmt, flammhemmend
💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.
- Maximale Sicherheit an Bord: Raucharm, halogenfrei (LSOH) und flammhemmend. Unverzichtbar für den Schutz von Menschenleben.
- Robuste Konstruktion: Verzinntes Kupfergeflecht, das vor mechanischen Beschädigungen schützt und so eine längere Lebensdauer gewährleistet.
- Klares und stabiles Signal: Die umfassende Abschirmung mit Al/Polyesterband gewährleistet eine störungsfreie Datenübertragung.
- Extreme Leistung: Kupferleiter und XLPE-Isolierung arbeiten effizient im Temperaturbereich von -30°C bis +90°C.
- Zertifizierte Qualität: Hergestellt gemäß IEC 60092-Normen, wodurch die volle Konformität mit den Anforderungen von Marine- und Offshore-Umgebungen gewährleistet wird.
|
Vorteile
| Aplicações
|
| Informationen zu Gerais | |
|---|---|
| Markierung | Innovcable |
| Produkttyp | Flammhemmende Instrumentierungs- und Steuerkabel, armiert mit einer allgemeinen Schirmung (mehrpaarig/mehradrig). |
| Modell | MariTimus® 150/250V |
| Elektrische Parameter | |
| Nennspannung | 150 / 250V |

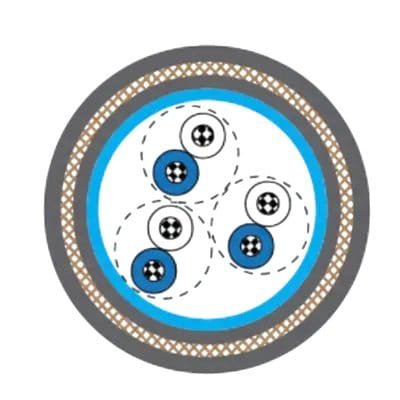

| Produktdesign | |
| Leitermaterial | Verzinnter, mehrdrähtiger Kupferleiter, Klasse 1. Klasse 2 auf Anfrage erhältlich. |
| Isolierung | XLPE. |
| Torsionselement | Paar/Anzug/Quartett |
| Fahreridentifizierung (Straßenverkehr) |
|
| Farbe der Außenhülle | Grau (für Standardinstrumente) oder Blau (für eigensichere Stromkreise – IS). Andere Farben, wie z. B. Schwarz für höhere UV-Beständigkeit, sind auf Anfrage erhältlich. |
| Allgemeine Panzerung | Aluminium-/Polyesterband. |
| innere Schicht | LSOH (SHF1). |
| Rüstung | Geflochtener, verzinnter Kupferdraht. Auf Anfrage auch in blankem Kupfer erhältlich. |
| Äußere Hülle | LSOH (SHF1). SHF2 kann auf Anfrage angeboten werden. |
| Produkteigenschaften | |
| Anwendungsbereich | Wird an Bord von Schiffen überall dort eingesetzt, wo Kabelschutz erforderlich ist. Geeignet für Installationen auf Passagierschiffen sowie anderen Handelsschiffen. |
| Minimaler Krümmungsradius | 6 x Außendurchmesser (für feste Installationen). |
| Temperaturbereich | -30°C bis +90°C. |
| Flammschutzmittel | Ja. |
| Geringe Rauchentwicklung | Ja. |
| halogenfrei | Ja. |
| Anwendbare Standards | |
| IEC 60092-350 | Allgemeine Konstruktion und Definitionen |
| IEC 60092-351 | Elektrische Kabel für Marineeinrichtungen – Isolier- und Mantelteile |
| IEC 60092-376 | Kabel für Steuer- und Instrumentierungsschaltungen 150/250 V |
| IEC 60092-359 | Beschichtungen für Bord- und Offshore-Elektrokabel |
| IEC 60332-1 | Vertikale Flammenausbreitungsprüfung für Einzeldrähte oder Kabel |
| IEC 60332-3-22 | Prüfung der vertikalen Flammenausbreitung an gebündelten Kabeln (Kategorie A) |
| IEC 60754-1 / 2 | Prüfung von korrosiven und sauren Gasen, die bei der Verbrennung freigesetzt werden |
| IEC 61034 | Messung der Rauchdichte brennender Kabel |
| Bau (Anzahl der Elemente x Anzahl der Fahrspuren pro Element x Querschnittsfläche mm²) | Nenndicke der Isolierung (mm) | Nenndicke der inneren Hülle (mm) | Nenndicke der äußeren Hülle (mm) | Nenndurchmesser (mm) | Nenngewicht (kg/km) |
| 1 x 2 x 0.75 | 0.5 | 1.0 | 0.8 | 10.3 | 150 |
| 2 x 2 x 0.75* | 0.5 | 1.0 | 0.8 | 11.2 | 190 |
| 3 x 2 x 0.75 | 0.5 | 1.1 | 0.9 | 14.2 | 270 |
| 4 x 2 x 0.75 | 0.5 | 1.2 | 0.9 | 15.1 | 310 |
| 7 x 2 x 0.75 | 0.5 | 1.2 | 1.0 | 17.3 | 410 |
| 8 x 2 x 0.75 | 0.5 | 1.3 | 1.0 | 18.4 | 460 |
| 10 x 2 x 0.75 | 0.5 | 1.4 | 1.1 | 20.5 | 550 |
| 12 x 2 x 0.75 | 0.5 | 1.4 | 1.1 | 21.2 | 600 |
| 14 x 2 x 0.75 | 0.5 | 1.4 | 1.1 | 21.9 | 650 |
| 16 x 2 x 0.75 | 0.5 | 1.5 | 1.1 | 23.4 | 730 |
| 19 x 2 x 0.75 | 0.5 | 1.5 | 1.1 | 24.3 | 810 |
| 24 x 2 x 0.75 | 0.5 | 1.6 | 1.2 | 27.3 | 980 |
| 30 x 2 x 0.75 | 0.5 | 1.7 | 1.3 | 30.3 | 1190 |
| 32 x 2 x 0.75 | 0.5 | 1.7 | 1.3 | 30.8 | 1240 |
| 37 x 2 x 0.75 | 0.5 | 1.8 | 1.3 | 32.3 | 1380 |
| 1 x 2 x 1.0 | 0.5 | 1.0 | 0.8 | 10.7 | 170 |
| 2 x 2 x 1.0* | 0.5 | 1.0 | 0.8 | 11.7 | 210 |
| 3 x 2 x 1.0 | 0.5 | 1.2 | 0.9 | 15.2 | 310 |
| 4 x 2 x 1.0 | 0.5 | 1.2 | 0.9 | 15.9 | 350 |
| 7 x 2 x 1.0 | 0.5 | 1.3 | 1.0 | 18.5 | 480 |
| 8 x 2 x 1.0 | 0.5 | 1.3 | 1.0 | 19.5 | 530 |
| 10 x 2 x 1.0 | 0.5 | 1.4 | 1.1 | 21.8 | 630 |
| 12 x 2 x 1.0 | 0.5 | 1.4 | 1.1 | 22.5 | 700 |
| 14 x 2 x 1.0 | 0.5 | 1.5 | 1.1 | 23.4 | 770 |
| 16 x 2 x 1.0 | 0.5 | 1.5 | 1.2 | 25.1 | 860 |
| 19 x 2 x 1.0 | 0.5 | 1.6 | 1.2 | 26.2 | 970 |
| 24 x 2 x 1.0 | 0.5 | 1.7 | 1.3 | 29.5 | 1190 |
| 30 x 2 x 1.0 | 0.5 | 1.8 | 1.3 | 32.6 | 1430 |
| 32 x 2 x 1.0 | 0.5 | 1.8 | 1.4 | 33.3 | 1500 |
| 37 x 2 x 1.0 | 0.5 | 1.9 | 1.4 | 35.3 | 1750 |
| 1 x 2 x 1.5 | 0.7 | 1.1 | 1.2 | 11.7 | 200 |
| 2 x 2 x 1.5* | 0.7 | 1.1 | 1.2 | 13.1 | 270 |
| 3 x 2 x 1.5 | 0.7 | 1.2 | 1.2 | 17.0 | 380 |
| 4 x 2 x 1.5 | 0.7 | 1.3 | 1.2 | 18.1 | 450 |
| 7 x 2 x 1.5 | 0.7 | 1.4 | 1.2 | 21.4 | 640 |
| 8 x 2 x 1.5 | 0.7 | 1.4 | 1.2 | 22.6 | 700 |
| 10 x 2 x 1.5 | 0.7 | 1.5 | 1.2 | 25.3 | 840 |
| 12 x 2 x 1.5 | 0.7 | 1.6 | 1.2 | 26.4 | 940 |
| 14 x 2 x 1.5 | 0.7 | 1.6 | 1.2 | 27.2 | 1030 |
| 16 x 2 x 1.5 | 0.7 | 1.7 | 1.3 | 29.4 | 1170 |
| 19 x 2 x 1.5 | 0.7 | 1.7 | 1.3 | 30.5 | 1310 |
| 24 x 2 x 1.5 | 0.7 | 1.9 | 1.4 | 35.0 | 1700 |
| 30 x 2 x 1.5 | 0.7 | 2.0 | 1.5 | 38.9 | 2050 |
| 32 x 2 x 1.5 | 0.7 | 2.0 | 1.5 | 39.5 | 2140 |
| 37 x 2 x 1.5 | 0.7 | 2.1 | 1.6 | 41.6 | 2410 |
| 1 x 3 x 0.75 | 0.5 | 1.0 | 0.8 | 10.6 | 170 |
| 2 x 3 x 0.75 | 0.5 | 1.1 | 0.9 | 14.4 | 280 |
| 3 x 3 x 0.75 | 0.5 | 1.2 | 0.9 | 15.2 | 320 |
| 4 x 3 x 0.75 | 0.5 | 1.2 | 1.0 | 16.3 | 380 |
| 7 x 3 x 0.75 | 0.5 | 1.3 | 1.0 | 19.6 | 540 |
| 8 x 3 x 0.75 | 0.5 | 1.4 | 1.1 | 21.1 | 610 |
| 10 x 3 x 0.75 | 0.5 | 1.5 | 1.1 | 23.5 | 720 |
| 12 x 3 x 0.75 | 0.5 | 1.5 | 1.2 | 24.7 | 810 |
| 14 x 3 x 0.75 | 0.5 | 1.5 | 1.2 | 25.6 | 890 |
| 16 x 3 x 0.75 | 0.5 | 1.6 | 1.2 | 27.1 | 990 |
| 19 x 3 x 0.75 | 0.5 | 1.7 | 1.3 | 29.3 | 1150 |
| 24 x 3 x 0.75 | 0.5 | 1.8 | 1.3 | 32.1 | 1370 |
| 30 x 3 x 0.75 | 0.5 | 1.9 | 1.4 | 35.7 | 1730 |
| 32 x 3 x 0.75 | 0.5 | 1.9 | 1.4 | 36.8 | 1820 |
| 37 x 3 x 0.75 | 0.5 | 2.0 | 1.5 | 38.7 | 2040 |
| 1 x 3 x 1.0 | 0.5 | 1.0 | 0.8 | 11.1 | 190 |
| 2 x 3 x 1.0 | 0.5 | 1.2 | 0.9 | 15.5 | 320 |
| 3 x 3 x 1.0 | 0.5 | 1.2 | 1.0 | 16.2 | 370 |
| 4 x 3 x 1.0 | 0.5 | 1.3 | 1.0 | 17.6 | 440 |
| 7 x 3 x 1.0 | 0.5 | 1.4 | 1.1 | 21.4 | 650 |
| 8 x 3 x 1.0 | 0.5 | 1.4 | 1.1 | 22.6 | 710 |
| 10 x 3 x 1.0 | 0.5 | 1.5 | 1.2 | 25.4 | 860 |
| 12 x 3 x 1.0 | 0.5 | 1.6 | 1.2 | 26.8 | 970 |
| 14 x 3 x 1.0 | 0.5 | 1.6 | 1.2 | 27.8 | 1070 |
| 16 x 3 x 1.0 | 0.5 | 1.7 | 1.3 | 29.6 | 1200 |
| 19 x 3 x 1.0 | 0.5 | 1.8 | 1.3 | 31.8 | 1380 |
| 24 x 3 x 1.0 | 0.5 | 1.9 | 1.4 | 35.4 | 1750 |
| 30 x 3 x 1.0 | 0.5 | 2.0 | 1.5 | 39.0 | 2100 |
| 32 x 3 x 1.0 | 0.5 | 2.0 | 1.5 | 40.2 | 2210 |
| 37 x 3 x 1.0 | 0.5 | 2.1 | 1.6 | 42.3 | 2490 |
| 1 x 3 x 1.5 | 0.7 | 1.1 | 1.2 | 12.3 | 230 |
| 2 x 3 x 1.5 | 0.7 | 1.2 | 1.2 | 17.2 | 390 |
| 3 x 3 x 1.5 | 0.7 | 1.3 | 1.2 | 18.3 | 470 |
| 4 x 3 x 1.5 | 0.7 | 1.2 | 1.3 | 19.7 | 560 |
| 7 x 3 x 1.5 | 0.7 | 1.2 | 1.5 | 24.6 | 860 |
| 8 x 3 x 1.5 | 0.7 | 1.2 | 1.6 | 26.2 | 960 |
| 10 x 3 x 1.5 | 0.7 | 1.3 | 1.7 | 29.5 | 1150 |
| 12 x 3 x 1.5 | 0.7 | 1.3 | 1.7 | 30.9 | 1290 |
| 14 x 3 x 1.5 | 0.7 | 1.3 | 1.8 | 32.3 | 1450 |
| 16 x 3 x 1.5 | 0.7 | 1.4 | 1.8 | 34.2 | 1620 |
| 19 x 3 x 1.5 | 0.7 | 1.5 | 1.9 | 37.3 | 1950 |
| 24 x 3 x 1.5 | 0.7 | 1.5 | 2.1 | 41.1 | 2370 |
| 30 x 3 x 1.5 | 0.7 | 1.6 | 2.2 | 45.3 | 2860 |
| 32 x 3 x 1.5 | 0.7 | 1.7 | 2.3 | 47.1 | 3060 |
| 37 x 3 x 1.5 | 0.7 | 1.7 | 2.4 | 49.3 | 3420 |
