Maritimus® Marine-Instrumentierungs- und Steuerkabel; Mehrpaarig/Mehradrig; Einzelabschirmung; Max. 1,00 mm²; 150/250 V; 1 bis 37 Paare/Dreiadern; XLPE/SHF1; Flammwidrig; +90 °C; IEC 60092
MariTimus® Marine Instrumentierungs- und Steuerkabel, Mehrpaarig/Mehradrig, 150/250V XLPE/SHF1 (LSOH), einzeln geschirmt und flammhemmend.
💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.
- Maximale Sicherheit an Bord: Flammhemmend und raucharm (LSOH), zum Schutz von Leben und Eigentum.
- Sauberes und zuverlässiges Signal: Die individuelle Abschirmung (PIMF) schützt vor elektromagnetischen Störungen und gewährleistet so die Datengenauigkeit.
- Robuste und langlebige Konstruktion: XLPE-Isolierung und SHF1-Beschichtung, effizienter Betrieb von -30°C bis +90°C.
- Ideal für Marineanwendungen: Ideal für Festinstallationen an Bord, erfüllt die strengen maritimen Normen IEC 60092.
- Einfache und vielseitige Installation: Flexible Leiter und ein optimierter Biegeradius erleichtern die Installation in beengten Räumen.
|
Vorteile
| Aplicações
|
| Informationen zu Gerais | |
|---|---|
| Markierung | Innovcable |
| Produkttyp | Flammhemmende Instrumentierungs- und Steuerkabel (MariSig) |
| Modell | MariTimus® PIMF/TIMF |
| Anwendung | Für Festinstallationen an Bord von Schiffen an allen Standorten, einschließlich Passagierschiffen. Nicht geeignet für Installationen mit mechanischen Gefahren. |
| Elektrische Parameter | |
| Nennspannung | 150 / 250V |
| Produktdesign | |
| Leitermaterial | Verzinnter, geflochtener Kupferleiter. Blankes Kupfer auf Anfrage erhältlich. |
| Fahrerklasse | Klasse 5. Klasse 2 auf Anfrage verfügbar. |
| Isoliermaterial | XLPE (vernetztes Polyethylen). |

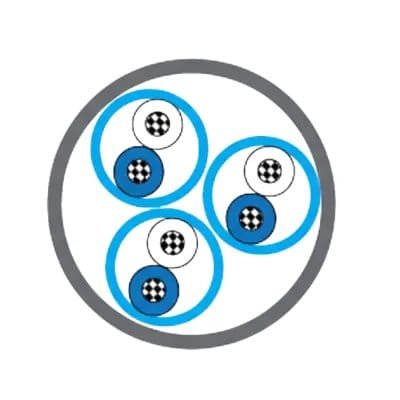

| Verkabelungselement | Paare (PIMF), Trios (TIMF) oder Quads (QIMF) |
| Personenschutz | Aluminium-/Polyesterband. |
| Entwässerungsdraht | Verzinnter Kupferdraht. |
| Außendachmaterial | LSOH (SHF1). Verbindung SHF2 ist auf Anfrage erhältlich. |
| Kabelformat | Runden. |
| Straßenkennzeichnung |
|
| Farbe der Außenhülle | Grau (für Standardinstrumente) oder Blau (für eigensichere Stromkreise – IS). Andere Farben, wie z. B. Schwarz für höhere UV-Beständigkeit, sind auf Anfrage erhältlich. |
| Mechanische und thermische Eigenschaften | |
| Minimaler Krümmungsradius (fest) | 4 x Außendurchmesser. |
| Temperaturbereich | -30°C bis +90°C. |
| Sicherheitsvorrichtungen | |
| Flammschutzmittel | Ja, gemäß IEC 60332-1 und IEC 60332-3-22. |
| halogenfrei | Ja, gemäß IEC 60754-1/2. |
| Geringe Rauchemission | Ja, gemäß IEC 61034. |
| Anwendbare Standards | |
| Baustandards | IEC 60092-350, IEC 60092-351, IEC 60092-376, IEC 60092-359. |
| Flammenprobe | IEC 60332-1, IEC 60332-3-22. |
| Gasemission | IEC 60754-1/2. |
| Rauchdichte | IEC61034. |
| Anzahl der Elemente | Anzahl der Treiber pro Element | Querschnittsfläche (mm²) | Nenndicke der Isolierung (mm) | Nenndicke der Mantelschicht (mm) | Nennaußendurchmesser (mm) | Nenngewicht (kg/km) |
| 1 | 2 | 0.75 | 0.5 | 1.0 | 7.1 | 70 |
| 2 | 2 | 0.75 | 0.5 | 1.1 | 10.8 | 140 |
| 3 | 2 | 0.75 | 0.5 | 1.2 | 11.8 | 180 |
| 4 | 2 | 0.75 | 0.5 | 1.2 | 12.5 | 210 |
| 5 | 2 | 0.75 | 0.5 | 1.3 | 14.2 | 260 |
| 6 | 2 | 0.75 | 0.5 | 1.3 | 15.2 | 300 |
| 7 | 2 | 0.75 | 0.5 | 1.3 | 15.2 | 330 |
| 8 | 2 | 0.75 | 0.5 | 1.3 | 16.1 | 370 |
| 10 | 2 | 0.75 | 0.5 | 1.4 | 18.3 | 460 |
| 12 | 2 | 0.75 | 0.5 | 1.4 | 19.0 | 520 |
| 14 | 2 | 0.75 | 0.5 | 1.5 | 20.0 | 600 |
| 16 | 2 | 0.75 | 0.5 | 1.5 | 21.4 | 670 |
| 19 | 2 | 0.75 | 0.5 | 1.6 | 23.1 | 790 |
| 20 | 2 | 0.75 | 0.5 | 1.6 | 23.1 | 810 |
| 24 | 2 | 0.75 | 0.5 | 1.7 | 26.5 | 1000 |
| 30 | 2 | 0.75 | 0.5 | 1.8 | 28.9 | 1220 |
| 37 | 2 | 0.75 | 0.5 | 1.9 | 31.1 | 1470 |
| 1 | 2 | 1.0 | 0.5 | 1.0 | 7.5 | 80 |
| 2 | 2 | 1.0 | 0.5 | 1.2 | 11.7 | 170 |
| 3 | 2 | 1.0 | 0.5 | 1.2 | 12.5 | 210 |
| 4 | 2 | 1.0 | 0.5 | 1.2 | 13.3 | 250 |
| 5 | 2 | 1.0 | 0.5 | 1.3 | 15.1 | 310 |
| 6 | 2 | 1.0 | 0.5 | 1.3 | 16.2 | 360 |
| 7 | 2 | 1.0 | 0.5 | 1.3 | 16.2 | 400 |
| 8 | 2 | 1.0 | 0.5 | 1.4 | 17.4 | 450 |
| 10 | 2 | 1.0 | 0.5 | 1.5 | 19.7 | 570 |
| 12 | 2 | 1.0 | 0.5 | 1.5 | 20.5 | 650 |
| 14 | 2 | 1.0 | 0.5 | 1.5 | 21.3 | 730 |
| 16 | 2 | 1.0 | 0.5 | 1.6 | 23.1 | 840 |
| 19 | 2 | 1.0 | 0.5 | 1.7 | 24.9 | 980 |
| 20 | 2 | 1.0 | 0.5 | 1.7 | 24.9 | 1020 |
| 24 | 2 | 1.0 | 0.5 | 1.8 | 28.5 | 1250 |
| 30 | 2 | 1.0 | 0.5 | 1.9 | 31.1 | 1520 |
| 37 | 2 | 1.0 | 0.5 | 2.0 | 33.5 | 1830 |
| 1 | 3 | 0.75 | 0.5 | 1.0 | 7.5 | 80 |
| 2 | 3 | 0.75 | 0.5 | 1.2 | 12.0 | 170 |
| 3 | 3 | 0.75 | 0.5 | 1.2 | 12.7 | 210 |
| 4 | 3 | 0.75 | 0.5 | 1.3 | 14.1 | 270 |
| 5 | 3 | 0.75 | 0.5 | 1.3 | 15.6 | 330 |
| 6 | 3 | 0.75 | 0.5 | 1.4 | 17.7 | 400 |
| 7 | 3 | 0.75 | 0.5 | 1.4 | 17.7 | 430 |
| 8 | 3 | 0.75 | 0.5 | 1.4 | 19.0 | 490 |
| 10 | 3 | 0.75 | 0.5 | 1.5 | 21.6 | 620 |
| 12 | 3 | 0.75 | 0.5 | 1.6 | 23.0 | 720 |
| 14 | 3 | 0.75 | 0.5 | 1.6 | 24.0 | 810 |
| 16 | 3 | 0.75 | 0.5 | 1.7 | 25.7 | 920 |
| 19 | 3 | 0.75 | 0.5 | 1.8 | 27.8 | 1090 |
| 20 | 3 | 0.75 | 0.5 | 1.8 | 28.3 | 1130 |
| 24 | 3 | 0.75 | 0.5 | 1.9 | 30.9 | 1350 |
| 30 | 3 | 0.75 | 0.5 | 2.0 | 34.3 | 1660 |
| 32 | 3 | 0.75 | 0.5 | 2.1 | 35.7 | 1790 |
| 1 | 3 | 1.0 | 0.5 | 1.0 | 7.9 | 100 |
| 2 | 3 | 1.0 | 0.5 | 1.2 | 12.7 | 200 |
| 3 | 3 | 1.0 | 0.5 | 1.2 | 13.5 | 260 |
| 4 | 3 | 1.0 | 0.5 | 1.3 | 15.0 | 330 |
| 5 | 3 | 1.0 | 0.5 | 1.4 | 16.8 | 400 |
| 6 | 3 | 1.0 | 0.5 | 1.4 | 18.9 | 490 |
| 7 | 3 | 1.0 | 0.5 | 1.4 | 18.9 | 530 |
| 8 | 3 | 1.0 | 0.5 | 1.5 | 20.5 | 610 |
| 10 | 3 | 1.0 | 0.5 | 1.6 | 23.3 | 760 |
| 12 | 3 | 1.0 | 0.5 | 1.6 | 24.6 | 880 |
| 14 | 3 | 1.0 | 0.5 | 1.7 | 25.9 | 1010 |
| 16 | 3 | 1.0 | 0.5 | 1.8 | 27.7 | 1150 |
| 19 | 3 | 1.0 | 0.5 | 1.8 | 29.8 | 1340 |
| 20 | 3 | 1.0 | 0.5 | 1.9 | 30.5 | 1410 |
| 24 | 3 | 1.0 | 0.5 | 2.0 | 33.3 | 1680 |
| 30 | 3 | 1.0 | 0.5 | 2.1 | 37.0 | 2070 |
| 32 | 3 | 1.0 | 0.5 | 2.2 | 38.5 | 2220 |
