HydroCore® Marinekabel NEK 606, wasserdicht, P5 oder P5/P12 BFOU; 0.6/1 kV; Strom- und Steuerleitungen; armiert; max. 300,00 mm²; 1 bis 44 Adern; MICA + XLPE – EPR / SHF2 – SHF MUD / PUR; feuerbeständig; +90 °C

HydroCore® Marine-Strom- und Steuerkabel – feuerbeständiges PUR, wassergeschützt, P5 oder P5/P12 BFOU 0.6/1 kV

Nagetierschutz?

Bietet zusätzlichen Schutz vor Nagetieren und Termiten. Der Preis wird in Ihrem Warenkorb aktualisiert.

💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.

Die ultimative Lösung für Offshore-Kabel – für maximale Sicherheit.Dieses Kabel wurde für die extremsten Bedingungen in maritimen und Offshore-Umgebungen entwickelt und gewährleistet die Integrität kritischer Strom-, Steuerungs- und Beleuchtungssysteme. Es bietet absolute Zuverlässigkeit und eine undurchdringliche Barriere gegen Ausfälle.
  • Maximaler Brandschutz: Feuerbeständig, mit geringer Rauchentwicklung und völlig halogenfrei.
  • Vollständiger Schutz vor Feuchtigkeit: Quer- und Längswasserblockierung zur Verhinderung von Systemausfällen.
  • Robuste und langlebige Konstruktion: Kupferpanzerung und äußere Beschichtung, beständig gegen Schlamm und Abrieb.
  • Ideal für kritische Anwendungen: Gewährleistet die Leistungsfähigkeit von Offshore-Stromversorgungs-, Steuerungs- und Beleuchtungssystemen.
  • Internationale Konformität: Zertifiziert nach strengsten Standards, wie z. B. NEK 606, was seine überragende Qualität garantiert.

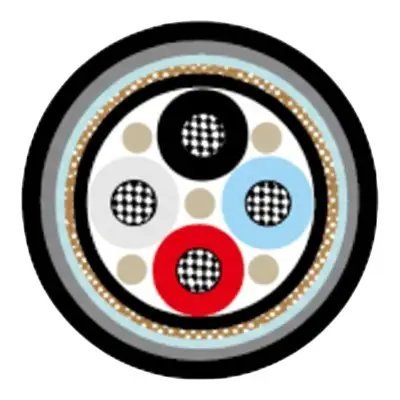

DESIGN FÜR PRODUKTE
  • Leiter: Litzen und verdichtete verzinnte Kupferdrähte der Klasse 5.
  • Isolierung: Glimmerband + halogenfreies XLPE (geringere Verluste, höhere Durchschlagsfestigkeit, größere Robustheit und Langlebigkeit). Auf Anfrage auch mit Glimmerband + EPR erhältlich.
  • Füllung: Gegebenenfalls wasserundurchlässige Füllstoffe.
  • Innenbeschichtung: Halogenfreies Compound, bei Bedarf wird über die Beschichtung PETP-Packband aufgebracht.
  • Schutz: Verzinntes Kupferdrahtgeflecht, bei Bedarf wird PETP-Umwicklungsband über das Geflecht aufgebracht.
  • Wasserabweisende Elemente: Wasserabweisendes Band und Schnüre zur Gewährleistung der Längswasserdichtigkeit.
  • Innenbeschichtung: Halogenfreie Duroplastmasse, SHF2 (für TYP P5). Halogenfreie, schmutzabweisende Duroplastmasse, SHF MUD (für TYP P5/P12).
  • Außenhülle: Polyurethan für Wasserdichtigkeit in Querrichtung; PE ist optional, erfüllt jedoch nicht die Anforderungen an geringe Rauchemissionen. Farbe: Schwarz.
  • Straßenkennzeichnung gemäß NEK TS 606 Standard:
  • Eine Variante: Hellgrau.
  • Zwei Optionen: Hellgrau, Schwarz.
  • Drei Farben: Hellgrau, Schwarz, Rot.
  • Vier Farben: Hellgrau, Schwarz, Rot, Blau.
  • Mehrere Fahrspuren: Alle Fahrspuren sind weiß oder hellgrau und fortlaufend nummeriert.
  • MIT ERDUNGSLEITER Grün/Gelb (optional)
  • Zweiwege- + Bodenkontakt (3G): Grün/Gelb, Hellgrau, Schwarz.
  • Dreifach- + Bodenkontakt (4G): Grün/Gelb, Hellgrau, Schwarz, Rot.
  • Vierwege + Boden (5G): Grün/Gelb, Hellgrau, Schwarz, Rot, Blau.
EINZELHEITEN

Vorteile

  • Verbesserte Sicherheit: Feuerbeständig und flammhemmend, um die Integrität der Schaltkreise zu gewährleisten.
  • Umweltschutz: Halogenfreie Verbindung mit geringer Emission von Rauch und giftigen Gasen.
  • Maximale Haltbarkeit: Äußere Polyurethanbeschichtung und Schlammbeständigkeit für raue Umgebungen.
  • Zuverlässiger Betrieb: Elemente, die das Eindringen von Wasser verhindern und so die Leistungsfähigkeit des Kabels gewährleisten.
  • Hervorragende Isolierung: Glimmer + HEPR/XLPE-Isolierung für hohe elektrische und thermische Leistung.
  • Mechanische Festigkeit: Panzerung mit geflochtenem, verzinntem Kupferdraht zum Schutz vor Stößen.
  • Breiter Temperaturbereich: Sicherer Betrieb bei Temperaturen von -20 °C bis +90 °C.
  • Hohe Leitfähigkeit: Verzinnte Kupferleiter verhindern Oxidation und verbessern die Verbindung.
  • Vielseitige Installation: Konzipiert für Festinstallationen in Steuerungs-, Energie- und Beleuchtungssystemen.
  • Einhaltung von Standards: Entspricht den strengen internationalen Normen IEC und NEK 606 für den Offshore-Einsatz.

Aplicações

  • Ölplattformen: Stromversorgung für Steuerungs- und Energiesysteme in Offshore-Anlagen.
  • Bohrsonden: Beleuchtungs- und Stromkreise in Bereichen mit Bohrschlamm.
  • Schiffe und Boote: Allgemeine elektrische Installationen auf Handels- und Versorgungsschiffen.
  • FPSO-Einheiten: Stromverteilung für Produktions-, Lager- und Förderanlagen.
  • Beleuchtungssysteme: Stromversorgung für Not- und Betriebsbeleuchtungskreise an Bord.
  • Maritime Automatisierung: Anschluss von Steuerungs- und Instrumentierungstafeln in maritimen Umgebungen.
  • Stromkreise: Stromverteilung für Motoren, Pumpen und andere wichtige Geräte.
  • Werften und Häfen: Anwendungen in Kranen und anderen Lastaufnahmemitteln.
  • Marineindustrie: Wird beim Bau und der Reparatur verschiedener Schiffstypen und schwimmender Konstruktionen verwendet.
  • Kritische Sicherheitsbereiche: Ideal für Installationen, bei denen Brandschutz höchste Priorität hat.
DADOS TCNICOS



Informationen zu Gerais
Hersteller/LieferantInnovable HydroCore®
ProdukttypOffshore- und Marine-Wasserdichte Kabel, Typ P5 oder P5/P12 BFOU.
Elektrische Parameter
Betriebsspannung0.6 / 1 kV
Maximaler Gleichstromwiderstand (bei 20°C)Variiert mit dem Querschnitt. Beispiel: 12,2 Ω/km für 1.5 mm²; 0,0607 Ω/km für 300 mm².
Gleichstromkapazität (bei 45°C)Variiert je nach Abschnitt und Anzahl der Fahrstreifen. Die angegebenen Werte gelten für 1, 2, 3 und 4 Fahrstreifen.
TemperaturkorrekturfaktorDie Bewertungsfaktoren gelten für Umgebungstemperaturen von 35°C bis 80°C.
Kurzschlussstrom (1s)Variiert mit dem Querschnitt. Beispiel: 210 A für 1.5 mm²; 42930 A für 300 mm².
Produktdesign
LeitermaterialVerzinntes, geglühtes, geflochtenes und verdichtetes Kupfer.
TreiberdesignKlasse 5 gemäß IEC 60228. Klasse 2 auf Anfrage erhältlich.
StraßenisolierungsmaterialHalogenfreies Glimmer-XLPE-Band (geringere Verluste, höhere Durchschlagsfestigkeit, größere Robustheit und Langlebigkeit). Auf Anfrage auch als Glimmer-EPR-Band erhältlich.
Bettwäschehalogenfreie Verbindung.
Schutzschilde / PanzerungDrahtgeflecht aus verzinnten Kupferdrähten.
Wasserabweisende ElementeKlebebänder und Verriegelungsdrähte für die Längsversiegelung.
InnenbezugsmaterialHalogenfreie Duroplast-Masse, SHF2 (Typ P5).
AußenbezugsmaterialPolyurethan für die Querabdichtung.
Abkürzung für DachmaterialInnenbezug: SHF2 oder SHF MUD. Außenbezug: Polyurethan (PUR).
Farbe des BezugsSchwarzer Innenbezug.
Straßenidentifizierung
  • Straßenkennzeichnung gemäß NEK TS 606 Standard:
  • Eine Variante: Hellgrau.
  • Zwei Optionen: Hellgrau, Schwarz.
  • Drei Farben: Hellgrau, Schwarz, Rot.
  • Vier Farben: Hellgrau, Schwarz, Rot, Blau.
  • Mehrere Fahrspuren: Alle Fahrspuren sind weiß oder hellgrau und fortlaufend nummeriert.
  • MIT ERDUNGSLEITER Grün/Gelb (optional)
  • Zweiwege- + Bodenkontakt (3G): Grün/Gelb, Hellgrau, Schwarz.
  • Dreifach- + Bodenkontakt (4G): Grün/Gelb, Hellgrau, Schwarz, Rot.
  • Vierwege + Boden (5G): Grün/Gelb, Hellgrau, Schwarz, Rot, Blau.
Produkteigenschaften
AnwendungsbereichSteuerungs-, Energie- und Beleuchtungssysteme in Offshore- und Schiffsanlagen.
Schlammbeständig (MUD)Ja, für Typ P5/P12 (SHF MUD Innenabdeckung).
Minimaler KrümmungsradiusFeste Installation: 6 x Außendurchmesser; Während der Installation: 8 x Außendurchmesser.
Temperatur, feste Installation-20 °C bis +90 °C.
Temperatur, ständige BewegungNicht für die Verwendung in stationärer Position geeignet.
FeuerbeständigkeitJa, es ist feuerbeständig und erhält die Integrität der Schaltkreise aufrecht.
FlammschutzmittelJa, schwer entflammbar und selbstverlöschend.
halogenfreiJa.
Geringe RauchentwicklungJa.
ÖlbeständigSchlammresistenz (MUD) bezeichnet die Resistenz gegenüber Bohrflüssigkeiten.
Anwendbare Standards
HauptstandardNEK 606
KabelkonstruktionIEC 60092-353, IEC 60092-360
DirigentIEC 60228 Klasse 2
Stromkreisintegrität (Brand)IEC 60331-21
FlammschutzmittelIEC 60332-1, IEC 60332-3-22
Halogen und RauchIEC 60754-1,2, IEC 61034-1,2
WasserdichtigkeitVG 95218 Teil 29



Dimensionstabelle
Aufbau (Anzahl der Leiter x Querschnittsfläche mm²)Nenndicke der Isolierung (mm)Nenndicke des Bettes (mm)Nenndicke der inneren Hülle (mm)Nenndicke der äußeren Hülle (mm)Nennaußendurchmesser (mm)Nenngewicht (kg/km)
1x1.51.01.11.11.011.3 2 ±152
1x2.51.01.11.11.011.7 2 ±168
1x41.01.11.11.012.4+2231
1x61.01.11.11.012.9+2263
1x101.01.11.21.014.7 2 ±326
1x161.01.11.21.015.9 2 ±410
1x251.21.11.31.218.7 2 ±614
1x351.21.11.31.219.6 2 ±725
1x501.41.11.41.221.4 2 ±935
1x701.41.11.41.223.0 2 ±1166
1x951.61.11.51.425.9 2 ±1512
1x1201.61.21.61.427.8 2 ±1822
1x1501.81.21.71.429.8 2 ±2163
1x1852.01.21.71.432.2+22672
1x2402.21.21.81.635.8 2 ±3329
1x3002.41.21.91.638.5 2 ±4106
2x1.51.01.11.21.016.2 2 ±326
2x2.51.01.11.31.017.1 2 ±378
2x41.01.11.31.018.6 2 ±494
2x61.01.11.41.019.9 2 ±583
2x101.01.11.41.021.9 2 ±740
2x161.01.11.51.024.5+21034
2x251.21.21.61.228.8 2 ±1428
2x351.21.21.71.230.8 2 ±1701
2x501.41.21.91.234.8 2 ±2405
2x701.41.22.11.240.4 2 ±3423
2x951.61.22.31.444.4 2 ±4106
3x1.51.01.11.31.016.8 2 ±362
3x2.51.01.11.31.018.2+2467
3x41.01.11.31.019.4 2 ±557
3x61.01.11.41.020.7 2 ±667
3x101.01.11.51.023.1 2 ±872
3x161.01.11.51.025.7 2 ±1218
3x251.21.21.71.230.5 2 ±1722
3x351.21.21.81.232.6 2 ±2079
3x501.41.22.01.236.7 2 ±2888
3x701.41.22.21.241.4 2 ±3859
3x951.61.42.41.447.5 2 ±5203
4x1.51.01.11.31.018.4 2 ±420
4x2.51.01.11.31.019.3 2 ±530
4x41.01.11.41.020.8 2 ±651
4x61.01.11.41.022.1 2 ±788
4x101.01.11.51.024.7 2 ±1034
4x161.01.21.61.027.9 2 ±1470
4x251.21.21.81.233.1 2 ±2095
4x351.21.21.91.235.5 2 ±2562
4x501.41.42.01.240.6 2 ±3602
4x701.41.42.21.245.1 2 ±4830
4x951.61.62.41.452.2 2 ±6442
5x1.51.01.11.41.019.7 2 ±536
5x2.51.01.11.41.020.8 2 ±625
6x1.51.01.11.41.021.0 2 ±572
6x2.51.01.11.41.022.4 2 ±683
7x1.51.01.11.41.021.0 2 ±620
7x2.51.01.11.41.022.4 2 ±735
8x1.51.01.11.51.023.8 2 ±751
8x2.51.01.11.51.025.5 2 ±830
9x1.51.01.11.61.025.3 2 ±756
9x2.51.01.11.61.027.1 2 ±903
10x1.51.01.11.61.025.6 2 ±830
10x2.51.01.11.61.027.4 2 ±1003
12x1.51.01.21.61.026.3 2 ±924
12x2.51.01.21.61.028.1 2 ±1097
14x1.51.01.21.71.027.5 2 ±1013
14x2.51.01.21.71.029.3 2 ±1218
16x1.51.01.21.71.028.7 2 ±1087
16x2.51.01.21.81.030.8 2 ±1328
19x1.51.01.21.71.029.4 2 ±1244
19x2.51.01.21.81.031.6 2 ±1517
20x1.51.01.21.81.031.5 2 ±1323
20x2.51.01.21.91.033.8 2 ±1622
23x1.51.01.21.91.033.8 2 ±1507
23x2.51.01.42.01.036.7 2 ±1895
24x1.51.01.22.01.035.2 2 ±1586
24x2.51.01.42.01.037.8 2 ±1943
27x1.51.01.22.01.035.9 2 ±1696
27x2.51.01.42.01.037.4 2 ±2069
30x1.51.01.22.01.036.9 2 ±1822
30x2.51.01.42.11.040.1 2 ±2347
32x1.51.01.42.01.037.5 2 ±1890
33x1.51.01.42.01.038.7 2 ±2037
33x2.51.01.42.21.041.6 2 ±2510
37x1.51.01.42.01.040.0 2 ±2195
37x2.51.01.42.31.043.2 2 ±2741
44x1.51.01.42.31.044.6 2 ±2583
44x2.51.01.42.41.048.2 2 ±3229
