DeepSea® Marinekabel NEK 606 P102 (P2 oder P2/P9) TFOU; 3.6/6 kV; Mittelspannung; armiert; max. 300,00 mm²; 1 bis 03 Adern; XLPE / LSOH / SHF2 – SHF2 MUD; flammhemmend; +90 °C
DeepSea® Mittelspannungs-Seekabel – Flammhemmend SHF2 P102 (P2 oder P2/P9) TFOU 3.6/6 kV
💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.
- Höchste Sicherheitspriorität: Halogenfreie Verbindung mit geringer Rauch- und Flammbeständigkeit.
- Stabile Energie und Leistung: Gewährleistet eine zuverlässige Mittelspannungsübertragung für einen unterbrechungsfreien Betrieb.
- Robust und langlebig: Abschirmung mit geflochtenem Kupferdraht und schlammabweisender Beschichtung.
- Extreme Umweltbeständigkeit: Es widersteht Schlamm, Ölen und rauen Witterungsbedingungen.
- Verlängerte Lebensdauer: Hochwertige Materialien gewährleisten Langlebigkeit und reduzieren so die Kosten für Ersatz und Wartung.
|
Vorteile
| Aplicações
|
| Informationen zu Gerais | |
|---|---|
| Markierung | Innovcable DeepSea® |
| Produkttyp | Mittelspannungskabel für Offshore- und Marineanwendungen (P102, TFOU). |
| Aplicações | Festinstallation für Mittelspannungsanlagen. Sie sind flammhemmend, raucharm, halogenfrei und schlammbeständig. |
| Elektrische Parameter | |
| Betriebsspannung | 3.6 / 6 kV |
| Maximaler Gleichstromwiderstand des Leiters bei 20°C | Sie variiert von 1.16 Ω/km (für 16 mm²) bis 0.0286 Ω/km (für 630 mm²). |
| Gleichstromkapazität bei 45°C (1 Kern) | Die Spanne reicht von 96 A (für 16 mm²) bis 890 A (für 630 mm²). |
| Gleichstromkapazität bei 45°C (3 Kerne) | Die Spanne reicht von 67 A (für 16 mm²) bis 623 A (für 300 mm²). |
| Kurzschlussstrom (1s) | Die Spanne reicht von 2290 A (für 16 mm²) bis 90140 A (für 630 mm²). |

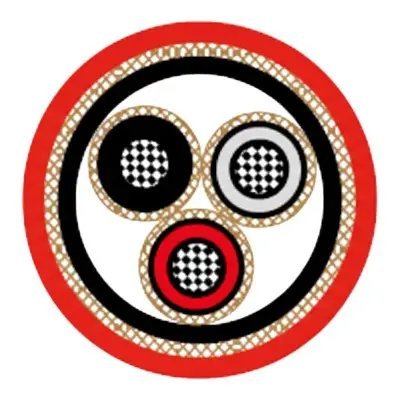

| Produktdesign | |
| Leitermaterial | Rund verzinntes, geflochtenes Ringkabelschuh aus Kupfer, Klasse 2 oder 5. |
| Fahrerbildschirm | Halbleitermaterial. |
| Isoliermaterial | Halogenfreies XLPE (geringere Verluste, höhere Durchschlagsfestigkeit, größere Robustheit und Langlebigkeit). TFOU |
| Isolationssieb | Halbleitermaterial und verzinntes Kupferdrahtgeflecht. |
| Innenbezug (Bettwäsche) | halogenfreie Verbindung. |
| Rüstung | Geflochtener, verzinnter Kupferdraht. |
| Außendachmaterial | Halogenfreie Duroplast-Mischmasse, SHF2, oder halogenfreie, schlammbeständige Duroplast-Mischmasse, SHF MUD. |
| Farbe des Bezugs | Rot. |
| Produkteigenschaften | |
| Minimaler Krümmungsradius | 15 x Außendurchmesser (während der Installation); 9 x Außendurchmesser (nach der festen Installation). |
| Temperaturbereich | -20°C bis +90°C. |
| Maximale Temperatur im Leiter | + 90 ° C. |
| Umgebungstemperaturkorrekturfaktoren | Der Faktor sinkt von 1.1 bei 35 °C auf 0.47 bei 80 °C. |
| Flammschutzmittel | Ja. |
| halogenfrei | Ja. |
| Geringe Rauchemission | Ja. |
| Schlammabweisend | Ja. |
| Abmessungen und Gewicht (Beispiele) | |
| Konstruktion 1x16mm² | Außendurchmesser: 22.8 mm, Gewicht: 780 kg/km |
| Konstruktion 3x16mm² | Außendurchmesser: 44.9 mm, Gewicht: 2930 kg/km |
| Konstruktion 1x300mm² | Außendurchmesser: 42.3 mm, Gewicht: 4625 kg/km |
| Konstruktion 3x300mm² | Außendurchmesser: 89.3 mm, Gewicht: 12940 kg/km |
| Konstruktion 1x630mm² | Außendurchmesser: 55.1 mm, Gewicht: 8170 kg/km |
| Anwendbare Standards | |
| IEC 60092-354 | IEC 60332-3-22 |
| IEC 60092-360 | IEC 60754-1,2 |
| IEC 60332-1 | IEC 61034-1,2 |
| IEC 60228 | NEK 606:2016 |
| Bau (Straßen x Abschnitt) | Nennquerschnittsfläche (mm²) | Nennleiterdurchmesser (mm) | Nenndicke der Isolierung (mm) | Nenndicke der Innenabdeckung (mm) | Nenndicke der Außenabdeckung (mm) | Nennaußendurchmesser (mm) | Nenngewicht (kg/km) | Maximaler Gleichstromwiderstand bei 20 °C (Ω/km) | Gleichstrom bei 45 °C (A) | Kurzschlussstrom 1s (A) | Betriebsspannung (kV) |
| 1 über | |||||||||||
| 1 x 16 | 16 | 5.1 | 2.5 | 1.4 | 1.1 | 22.8 | 780 | 1.16 | 96 | 2290 | 3.6/6 |
| 1 x 25 | 25 | 6.5 | 2.5 | 1.5 | 1.1 | 24.0 | 1020 | 734 | 127 | 3580 | 3.6/6 |
| 1 x 35 | 35 | 7.4 | 2.5 | 1.5 | 1.2 | 25.1 | 1155 | 529 | 157 | 5010 | 3.6/6 |
| 1 x 50 | 50 | 8.7 | 2.5 | 1.6 | 1.2 | 26.3 | 1320 | 391 | 196 | 7150 | 3.6/6 |
| 1 x 70 | 70 | 10.3 | 2.5 | 1.6 | 1.3 | 28.2 | 1595 | 0.27 | 242 | 10020 | 3.6/6 |
| 1 x 95 | 95 | 12.2 | 2.5 | 1.3 | 1.7 | 30.0 | 1905 | 195 | 293 | 13590 | 3.6/6 |
| 1 x 120 | 120 | 13.8 | 2.5 | 1.8 | 1.4 | 31.8 | 2235 | 154 | 339 | 17170 | 3.6/6 |
| 1 x 150 | 150 | 15.1 | 2.5 | 1.8 | 1.4 | 33.5 | 2550 | 126 | 389 | 21460 | 3.6/6 |
| 1 x 185 | 185 | 17.0 | 2.5 | 1.9 | 1.5 | 35.4 | 3015 | 0.1 | 444 | 26470 | 3.6/6 |
| 1 x 240 | 240 | 19.6 | 2.6 | 2.0 | 1.5 | 38.8 | 3725 | 762 | 522 | 34340 | 3.6/6 |
| 1 x 300 | 300 | 21.9 | 2.8 | 1.6 | 2.1 | 42.3 | 4625 | 607 | 601 | 42930 | 3.6/6 |
| 3-Tracks | |||||||||||
| 3 x 16 | 16 | 5.1 | 2.5 | 1.6 | 2.2 | 44.9 | 2930 | 1.16 | 67 | 2290 | 3.6/6 |
| 3 x 25 | 25 | 6.5 | 2.5 | 1.7 | 2.3 | 45.4 | 3390 | 734 | 89 | 3580 | 3.6/6 |
| 3 x 35 | 35 | 7.4 | 2.5 | 1.8 | 2.4 | 47.6 | 3820 | 529 | 110 | 5010 | 3.6/6 |
| 3 x 50 | 50 | 8.7 | 2.5 | 1.9 | 2.5 | 50.9 | 4495 | 391 | 137 | 7150 | 3.6/6 |
| 3 x 70 | 70 | 10.3 | 2.5 | 2.7 | 2.0 | 54.8 | 5585 | 0.27 | 169 | 10020 | 3.6/6 |
| 3 x 95 | 95 | 12.2 | 2.5 | 2.1 | 2.8 | 58.9 | 6765 | 195 | 205 | 13590 | 3.6/6 |
Produtos relacionados
Versand- und Lieferzeiten – Häufig gestellte Fragen
F: Wie funktioniert der Produktversand?
A: Wir versenden innerhalb Brasiliens. Wir arbeiten mit der Post (SEDEX und PAC) und verschiedenen Partner-Versanddienstleistern zusammen. Nach Abschluss Ihrer Bestellung berechnet unser System anhand von Gewicht und Abmessungen Ihrer Bestellung die besten Versandoptionen für Ihre Postleitzahl und zeigt diese an.
F: Wie lange ist die Lieferzeit für meine Bestellung?
A: Unsere gesamte Lieferzeit setzt sich aus zwei Phasen zusammen: Verfügbarkeitszeit + Transportzeit.
Verfügbarkeitszeitraum:
Produkte auf Lager: Wenn das Produkt auf Lager ist, wird es innerhalb von 2 Werktagen versendet.
Produkte auf Bestellung gefertigt: Um höchste Qualität und Flexibilität zu gewährleisten, werden viele unserer Kabel auf Bestellung gefertigt . In diesen Fällen beträgt die Produktions- und Lieferzeit 15 Werktage.
Frist des Fluggesellschaftsunternehmens:
Dies ist die Zeit, die der Versand nach dem Versand benötigt, um Sie zu erreichen . Dieser Zeitraum wird bei der Berechnung der Versandkosten in Ihrem Warenkorb angezeigt.
Daher beträgt die voraussichtliche Lieferzeit für ein Produkt, das sich in Produktion befindet, insgesamt 15 Werktage zuzüglich der Versandzeit.
F: Warum beträgt die Produktionsvorlaufzeit 15 Werktage? Was passiert bei Verzögerungen?
A: Dank unseres On-Demand-Produktionsmodells können wir Ihnen hochwertige Industriekabel in der exakt benötigten Länge zu äußerst wettbewerbsfähigen Preisen anbieten. Als Fertigungsbetrieb unterliegt unser Produktionsprozess verschiedenen Faktoren, wie dem Wareneingang und dem Betrieb komplexer Maschinen. Wir sind uns bewusst, dass unvorhergesehene Ereignisse eintreten können. Sollte es zu einer Verzögerung kommen, die den 15-tägigen Produktionszeitraum beeinflussen könnte, wird sich unser Team proaktiv mit Ihnen in Verbindung setzen, um Sie über den neuen Zeitplan zu informieren. Wir legen Wert auf absolute Transparenz während des gesamten Prozesses.
F: Kann ich eine Bestellung stornieren, die sich bereits in Produktion befindet?
A: Bei Produkten, die auf Bestellung gefertigt werden (Fertigung nach Auftrag), können wir keine Stornierungen mehr akzeptieren, sobald die Produktion begonnen hat. Um eine schnelle und wettbewerbsfähige Produktion zu gewährleisten, werden die Rohmaterialien für Ihr Kabel separat bereitgestellt und reserviert. Die Fertigung beginnt unmittelbar nach Zahlungseingang. Bitte überprüfen Sie Ihre Bestellung sorgfältig, bevor Sie sie abschließen. Bei Fragen wenden Sie sich bitte an unser Team.
Custos de Frete
F: Wie werden die Versandkosten berechnet?
A: Der Wert wird automatisch in Ihrem Warenkorb berechnet, basierend auf dem Gesamtgewicht der Produkte, den Abmessungen der Verpackung und der eingegebenen Zielpostleitzahl.
F: Bieten Sie kostenlosen Versand an?
A: Derzeit haben wir keine feste Regelung für kostenlosen Versand. Gelegentlich bieten wir jedoch Sonderaktionen an. Am genauesten können Sie die Versandkosten für Ihren Standort ermitteln, indem Sie die gewünschten Produkte und Ihre Postleitzahl in den Warenkorb legen.
Garantie und Rückgabe
F: Wie lauten die Rückgabe- und Umtauschbedingungen?
A: Gemäß unseren Richtlinien und dem Verbraucherschutzgesetz akzeptieren wir Rücksendungen aufgrund von Fehlkäufen oder Herstellungsfehlern innerhalb von 7 (sieben) Kalendertagen nach Erhalt der Ware. Um die Rücksendung einzuleiten, kontaktieren Sie bitte unseren Kundenservice per E-Mail. ecommerce@innovcable. Com.br Bitte geben Sie die Bestellnummer und den Grund für die Rücksendung an. Das Produkt muss in der Originalverpackung, unbeschädigt und ohne Gebrauchsspuren zurückgesendet werden. Wir weisen ausdrücklich darauf hin, dass diese Rückgabebedingungen auch nach Erhalt des Produkts unverändert gelten.
F: Gibt es eine Garantie auf die Produkte?
A: Ja. Alle Kabel unserer Produktlinie haben eine Garantie gegen Herstellungsfehler. Die jeweilige Garantiezeit finden Sie auf der Produktseite. Die Garantie deckt keine Schäden ab, die durch unsachgemäße Installation, Missbrauch oder normale Abnutzung entstehen.
Verladung und Transport
1. Beim Anheben mit einem Kran muss das richtige Seil verwendet werden, das an einer Achse befestigt ist, die sich in der Mitte der Spule befindet.
* Kopf hoch:
– Bringen Sie es so nah wie möglich an den Boden.
Bewegen Sie sich langsam und halten Sie, sobald Sie die richtige Position erreicht haben, nicht abrupt an.
2. Bei Verwendung eines Gabelstaplers dürfen die Fässer nicht durch den Gabelstapler beschädigt werden.
* Kopf hoch:
Platziere die Spule in der Mitte der Gabel.
Die Breite der Gabel muss größer sein als die der Spule.
Transport und Entladung
• Die Spulen dürfen nicht abgedeckt werden.
• Nicht weiter als 20 m rollen.
• Verwenden Sie beim Umziehen keine scharfen Gegenstände.
• Eine beschädigte Spule darf nicht aufgerollt werden.
• Nicht auf unebenen Oberflächen rollen.
• Lagern Sie die Spule nicht in der Nähe von Heizgeräten oder brennbaren Materialien.
Prüfungen beim Umgang mit Kabeln – Lagerung
• An einem geschützten oder geschlossenen Ort lagern, um Beschädigungen durch Maschinen zu vermeiden.
• Bei längerer Lagerung an einem geeigneten, geschlossenen Ort aufbewahren. (Spulen und Verpackung sollten trocken gelagert werden.)
• Versiegeln Sie beide Enden der restlichen Kabel auf den Trommeln mit Schrumpfschlauch, um die Aufnahme von Feuchtigkeit zu verhindern.
