DeepSea® Marine Instrumentierungs- und Steuerkabel; NEK 606; S106 (S12) RU(c); 250 V; Kollektivschirmung; max. 1,50 mm²; 1 bis 32 Paare/Trios/Quads; XLPE/SHF2; flammhemmend; +90 °C
DeepSea® Marine-Instrumentenkabel – flammwidrig S106 (S12) RU(c) 250 V
💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.
- Verbesserte Sicherheit: Konstruktion mit geringer Rauchentwicklung, halogenfrei und flammhemmend für maximalen Schutz.
- Störungsfreie Übertragung: Eine gemeinsame Abschirmung mit Kupferband und Ableitung gewährleistet die Datenintegrität.
- Robuste Konstruktion: Außenverkleidung aus SHF2, widerstandsfähig und langlebig für feste oder temporäre Installationen.
- Internationale Standards: Vollständig konform mit den strengen NEK 606- und IEC-Normen für den Einsatz auf See.
- Großer Betriebsbereich: Zuverlässige Leistung auch bei extremen Temperaturen von -20 °C bis +90 °C.
|
Vorteile
| Aplicações
|
| Informationen zu Gerais | |
|---|---|
| Markierung | Innovcable DeepSea® |
| Produkttyp | Instrumentierungs-, Kommunikations-, Steuerungs- und Alarmkabel, Offshore und Schifffahrt. |
| Modell | S106 (ehemals S12) RU(c) 250V |
| Elektrische Parameter | |
| Betriebsspannung | 250 V |
| Maximaler Leiterwiderstand bei 20°C | Für 0.75 mm²: 26.3 Ω/km Für 1.0 mm²: 19.3 Ω/km Für 1.5 mm²: 12.9 Ω/km |
| Gegenseitige Kapazität | Für 0.75 mm²: 80 nF/km Für 1.0 mm²: 90 nF/km Für 1.5 mm²: 100 nF/km |
| Nenninduktivität bei 1 kHz | Für 0.75 mm²: 0.682 mH/km Für 1.0 mm²: 0.645 mH/km Für 1.5 mm²: 0.632 mH/km |
| Maximales Signal-Rausch-Verhältnis bei 1 kHz | Für 0.75 mm²: 20 µH/Ω Für 1.0 mm²: 25 µH/Ω Für 1.5 mm²: 35 µH/Ω |

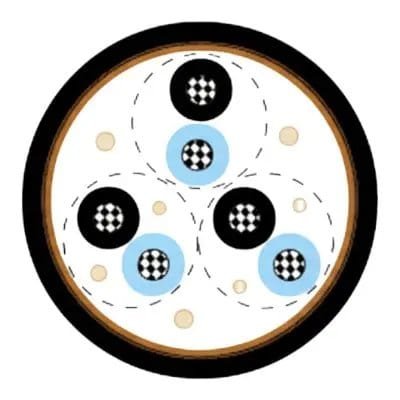

| Produktdesign | |
| Leitermaterial | Geglühter, verseilter, verzinnter Kupferdraht. |
| Fahrerklasse | IEC 60228 Klasse 5 oder Klasse 2. |
| Isoliermaterial | Halogenfreie EPR-Verbindung. |
| Bildung von Paaren/Trios | Farbcodierte Leiter sind miteinander verdrillt. |
| Kollektive Abschirmung | Ein Polyesterband mit Kupferbasis in Kontakt mit einem geflochtenen, verzinnten Kupfer-Ableitungsdraht. |
| Außendachmaterial | Halogenfreie Duroplast-Masse, SHF2. |
| Farbe des Bezugs |
|
| Straßenidentifizierung |
|
| Produkteigenschaften | |
| Anwendungsbereich | Wird für Instrumentierungs-, Kommunikations-, Steuerungs- und Alarmsysteme verwendet. |
| Minimaler Krümmungsradius | Während der Installation: 8 x Außendurchmesser Feste Installation: 6 x Außendurchmesser |
| Temperaturbereich | -20 ° C bis + 90 ° C |
| Flammschutzmittel | Ja, gemäß IEC 60332-1 und IEC 60332-3-22. |
| Geringe Rauchentwicklung | Ja, gemäß IEC 61034-1,2. |
| halogenfrei | Ja, gemäß IEC 60754-1,2. |
| Abmessungen und Gewicht (Beispiele) | |
| Konstruktion 2x2x0.75 mm² | Nennaußendurchmesser: 9.4 mm, Nenngewicht: 160 kg/km |
| Konstruktion 12x2x0.75 mm² | Nennaußendurchmesser: 17.6 mm, Nenngewicht: 465 kg/km |
| Konstruktion 2x2x1.0 mm² | Nennaußendurchmesser: 9.9 mm, Nenngewicht: 190 kg/km |
| Konstruktion 12x2x1.0 mm² | Nennaußendurchmesser: 18.9 mm, Nenngewicht: 565 kg/km |
| Konstruktion 2x2x1.5 mm² | Nennaußendurchmesser: 11.3 mm, Nenngewicht: 250 kg/km |
| Konstruktion 12x2x1.5 mm² | Nennaußendurchmesser: 22.4 mm, Nenngewicht: 810 kg/km |
| Anwendbare Standards | |
| NEK 606:2016 | IEC 60092-376 |
| IEC 60092-360 | IEC 60332-1 |
| IEC 60332-3-22 | IEC 60754-1,2 |
| IEC 61034-1,2 | IEC 60228 |
| Konstruktion (Elemente x Pfade) | Querschnitt (mm²) | Nennleiterdurchmesser (mm) | Nenndicke der Isolierung (mm) | Nenndicke der Beschichtung (mm) | Nennaußendurchmesser (mm) | Nenngewicht (kg/km) | Maximaler Widerstand bei 20 °C (Ω/km) | Gegenseitige Kapazität (nF/km) | Nenninduktivität bei 1 kHz (mH/km) | Max. L/R @1KHz (µH/Ω) | Betriebsspannung (V) |
| 2x2 | 0.75 | 1.1 | 0.6 | 1.1 | 9.4 | 160 | 26.3 | 80 | 0.682 | 20 | 250 |
| 4x2 | 0.75 | 1.1 | 0.6 | 1.1 | 11.5 | 215 | 26.3 | 80 | 0.682 | 20 | 250 |
| 7x2 | 0.75 | 1.1 | 0.6 | 1.3 | 13.6 | 300 | 26.3 | 80 | 0.682 | 20 | 250 |
| 8x2 | 0.75 | 1.1 | 0.6 | 1.3 | 14.7 | 340 | 26.3 | 80 | 0.682 | 20 | 250 |
| 12x2 | 0.75 | 1.1 | 0.6 | 1.4 | 17.6 | 465 | 26.3 | 80 | 0.682 | 20 | 250 |
| 16x2 | 0.75 | 1.1 | 0.6 | 1.5 | 19.7 | 595 | 26.3 | 80 | 0.682 | 20 | 250 |
| 19x2 | 0.75 | 1.1 | 0.6 | 1.5 | 20.7 | 665 | 26.3 | 80 | 0.682 | 20 | 250 |
| 24x2 | 0.75 | 1.1 | 0.6 | 1.7 | 24.1 | 850 | 26.3 | 80 | 0.682 | 20 | 250 |
| 32x2 | 0.75 | 1.1 | 0.6 | 2.0 | 26.7 | 1065 | 26.3 | 80 | 0.682 | 20 | 250 |
| 2x3 | 0.75 | 1.1 | 0.6 | 1.1 | 11.0 | 170 | 26.3 | 80 | 0.682 | 20 | 250 |
| 3x3 | 0.75 | 1.1 | 0.6 | 1.1 | 12.1 | 235 | 26.3 | 80 | 0.682 | 20 | 250 |
| 4x3 | 0.75 | 1.1 | 0.6 | 1.2 | 13.1 | 280 | 26.3 | 80 | 0.682 | 20 | 250 |
| 7x3 | 0.75 | 1.1 | 0.6 | 1.4 | 15.7 | 410 | 26.3 | 80 | 0.682 | 20 | 250 |
| 8x3 | 0.75 | 1.1 | 0.6 | 1.4 | 17.5 | 490 | 26.3 | 80 | 0.682 | 20 | 250 |
| 12x3 | 0.75 | 1.1 | 0.6 | 1.5 | 20.6 | 645 | 26.3 | 80 | 0.682 | 20 | 250 |
| 16x3 | 0.75 | 1.1 | 0.6 | 1.6 | 23.1 | 835 | 26.3 | 80 | 0.682 | 20 | 250 |
| 19x3 | 0.75 | 1.1 | 0.6 | 1.7 | 24.3 | 940 | 26.3 | 80 | 0.682 | 20 | 250 |
| 24x3 | 0.75 | 1.1 | 0.6 | 1.8 | 28.2 | 1210 | 26.3 | 80 | 0.682 | 20 | 250 |
| 2x2 | 1.0 | 1.3 | 0.6 | 1.1 | 9.9 | 190 | 19.3 | 90 | 0.645 | 25 | 250 |
| 4x2 | 1.0 | 1.3 | 0.6 | 1.1 | 12.3 | 255 | 19.3 | 90 | 0.645 | 25 | 250 |
| 7x2 | 1.0 | 1.3 | 0.6 | 1.3 | 14.7 | 370 | 19.3 | 90 | 0.645 | 25 | 250 |
| 8x2 | 1.0 | 1.3 | 0.6 | 1.3 | 15.7 | 410 | 19.3 | 90 | 0.645 | 25 | 250 |
| 12x2 | 1.0 | 1.3 | 0.6 | 1.5 | 18.9 | 565 | 19.3 | 90 | 0.645 | 25 | 250 |
| 16x2 | 1.0 | 1.3 | 0.6 | 1.6 | 21.1 | 730 | 19.3 | 90 | 0.645 | 25 | 250 |
| 19x2 | 1.0 | 1.3 | 0.6 | 1.7 | 22.5 | 830 | 19.3 | 90 | 0.645 | 25 | 250 |
| 24x2 | 1.0 | 1.3 | 0.6 | 1.8 | 25.9 | 1050 | 19.3 | 90 | 0.645 | 25 | 250 |
| 32x2 | 1.0 | 1.3 | 0.6 | 2.1 | 28.7 | 1315 | 19.3 | 90 | 0.645 | 25 | 250 |
| 3x3 | 1.0 | 1.3 | 0.6 | 1.1 | 12.9 | 280 | 19.3 | 90 | 0.645 | 25 | 250 |
| 4x3 | 1.0 | 1.3 | 0.6 | 1.3 | 14.0 | 335 | 19.3 | 90 | 0.645 | 25 | 250 |
| 7x3 | 1.0 | 1.3 | 0.6 | 1.5 | 16.9 | 500 | 19.3 | 90 | 0.645 | 25 | 250 |
| 12x3 | 1.0 | 1.3 | 0.6 | 1.6 | 22.1 | 795 | 19.3 | 90 | 0.645 | 25 | 250 |
| 16x3 | 1.0 | 1.3 | 0.6 | 1.6 | 24.8 | 1025 | 19.3 | 90 | 0.645 | 25 | 250 |
| 19x3 | 1.0 | 1.3 | 0.6 | 1.8 | 26.3 | 1175 | 19.3 | 90 | 0.645 | 25 | 250 |
| 24x3 | 1.0 | 1.3 | 0.6 | 2.0 | 30.4 | 1490 | 19.3 | 90 | 0.645 | 25 | 250 |
| 2x2 | 1.5 | 1.6 | 0.7 | 1.2 | 11.3 | 250 | 12.9 | 100 | 0.632 | 35 | 250 |
| 4x2 | 1.5 | 1.6 | 0.7 | 1.2 | 14.1 | 345 | 12.9 | 100 | 0.632 | 35 | 250 |
| 7x2 | 1.5 | 1.6 | 0.7 | 1.4 | 17.2 | 515 | 12.9 | 100 | 0.632 | 35 | 250 |
| 8x2 | 1.5 | 1.6 | 0.7 | 1.4 | 18.4 | 575 | 12.9 | 100 | 0.632 | 35 | 250 |
| 12x2 | 1.5 | 1.6 | 0.7 | 1.6 | 22.4 | 810 | 12.9 | 100 | 0.632 | 35 | 250 |
| 16x2 | 1.5 | 1.6 | 0.7 | 1.7 | 25.0 | 1045 | 12.9 | 100 | 0.632 | 35 | 250 |
| 19x2 | 1.5 | 1.6 | 0.7 | 1.8 | 26.4 | 1175 | 12.9 | 100 | 0.632 | 35 | 250 |
| 24x2 | 1.5 | 1.6 | 0.7 | 1.9 | 30.7 | 1505 | 12.9 | 100 | 0.632 | 35 | 250 |
| 32x2 | 1.5 | 1.6 | 0.7 | 2.2 | 33.9 | 1890 | 12.9 | 100 | 0.632 | 35 | 250 |
| 2x3 | 1.5 | 1.6 | 0.7 | 1.2 | 13.5 | 265 | 12.9 | 100 | 0.632 | 35 | 250 |
| 3x3 | 1.5 | 1.6 | 0.7 | 1.2 | 14.9 | 380 | 12.9 | 100 | 0.632 | 35 | 250 |
| 4x3 | 1.5 | 1.6 | 0.7 | 1.3 | 16.3 | 465 | 12.9 | 100 | 0.632 | 35 | 250 |
| 7x3 | 1.5 | 1.6 | 0.7 | 1.5 | 19.8 | 705 | 12.9 | 100 | 0.632 | 35 | 250 |
| 8x3 | 1.5 | 1.6 | 0.7 | 1.5 | 21.5 | 820 | 12.9 | 100 | 0.632 | 35 | 250 |
| 12x3 | 1.5 | 1.6 | 0.7 | 1.7 | 26.2 | 1140 | 12.9 | 100 | 0.632 | 35 | 250 |
| 16x3 | 1.5 | 1.6 | 0.7 | 1.8 | 29.4 | 1475 | 12.9 | 100 | 0.632 | 35 | 250 |
| 19x3 | 1.5 | 1.6 | 0.7 | 1.9 | 30.9 | 1675 | 12.9 | 100 | 0.632 | 35 | 250 |
| 24x3 | 1.5 | 1.6 | 0.7 | 2.1 | 36.2 | 2160 | 12.9 | 100 | 0.632 | 35 | 250 |
