Strom- und Steuerkabel; geschirmt, für mobile Anwendungen; 300/500 V; 2 bis 42 Adern; nummerierte Drähte; LSZH, Innovlon/CECO™, ölbeständig; -40 °C bis +100 °C
Mobile Kabelsteuerung / -bedienung / Stromversorgung Laufband-Roboter-Kabelträger Movflex® Allround® SK-CECO
💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.
- Haltbarkeit für Millionen von Zyklen: Robuste Konstruktion, die mechanischer Ermüdung widersteht und so eine längere Lebensdauer gewährleistet.
- Kontinuierliche und zuverlässige Leistung: Stabile Strom- und Datenübertragung, auch unter ständiger Biegung und Verdrehung.
- Widerstandsfähigkeit in feindlichen Umgebungen: Die Innovlon-Mischung ist speziell so formuliert, dass sie beständig gegen Öle, Abrieb und verschiedene chemische Substanzen ist.
- Maximale Anwendungsvielfalt: Ideal für Automatisierung, Kabelträger, Robotik, Werkzeugmaschinen und alle Systeme mit hochintensiven Bewegungen.
- Zertifizierte Qualität und Sicherheit: Die Zulassung erfolgte mit der CECO™-Mischung, wodurch die vollständige Einhaltung der Vorschriften und das Vertrauen in Ihr Projekt gewährleistet werden.
|
Vorteile
| Aplicações
|
| Informationen zu Gerais | |
|---|---|
| Markierung | MOVFLEX® |
| Produkttyp | Strom- und Steuerkabel |
| Elektrische Parameter | |
| Nennspannung | 300 / 500 V |
| Prüfspannung | 2000V |
| Leiterwiderstand | gemäß VDE 0295 Klasse 5/6 und IEC 60228 Klasse 5/6 |
| Isolationswiderstand | Mindestens 20 MΩ x Km bei 20 °C |
| Produktdesign | |
| Leitermaterial | Blankes Kupfer |
| Treiberdesign | gemäß DIN VDE 0295 Klasse 5/6 und IEC 60228 Kl. 5/6 |
| Beinhaltet Schutzleiter (Erdung). | Wahlfrei |

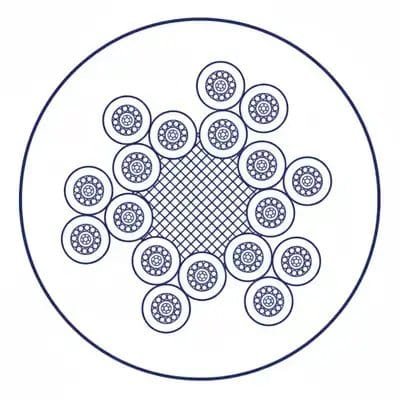

| Art der Drehung | ≤ 11, in Schichten verdrillt. ≥ 12 Träger um das zentrale Zugelement. |
| Abgeschirmt | Nicht |
| Mit Rüstung | Nicht |
| Kabelformat | Redondo |
| Basismaterial für die Venenisolierung | INNOVLON wurde speziell für mobile Anwendungen entwickelt und ist halogenfrei. |
| Zwischendeckschicht-Basismaterial | Gilt nicht |
| Grundmaterial für die Außenverkleidung | CECO™ Spezial-Elastomermischung für mobile Anwendungen, beständig gegen Öle, Fette und Schmierstoffe, mit UV-Schutz, halogenfrei. |
| Abkürzung für Dachmaterial | CECO™ |
| Farbe des Bezugs | Grau |
| Straßenidentifizierung | Numerisch |
| Straßenfarbcode | VDE 0293-1 EN 50334 |
| Produkteigenschaften | |
| Anwendungsbereich | Mobile Nutzung Kabelträger |
| Für kontinuierliches Biegen | Sim |
| Bei Torsionsbelastung | Sim |
| Minimaler Biegeradius, feste Installation | 3 x Außendurchmesser |
| Minimaler Krümmungsradius, bleibende Bewegung | 5 x Außendurchmesser |
| Beschleunigen | Selbsttragend: max. 10 m/s, Gleiter: max. 5 m/s |
| Querlänge | Maximal 400 m |
| Beschleunigung | Maximal 100 m/s² |
| Falträder | 10 Millionen |
| Temperatur, feste Installation | -40 °C bis 100 °C |
| Temperatur, gelegentliche Bewegung | -30 °C bis 100 °C |
| Temperatur, kontinuierliches Biegen | -30 °C bis 100 °C |
| Flammschutzmittel | Nicht |
| UV-beständig | Nicht |
| Chemikalienbeständig | Sim |
| halogenfrei | Gemäß IEC 60754-1 |
| Resistente a óleo | Sim |
| Anwendbare Standards | |
| IEC 60228 Klasse 5/6 | DIN VDE 0295 Klasse 5/6 |
| DIN EN 60811-404 | RAL 7001 |
| IEC 60754-1 | |
| Dimensional nx mm² | Endgültiger Durchmesser mm | kg/cu kg/km | Gewicht kg/km |
ALLROUND-SCHLEPPKETTEN SK-CECO DIN 47100 | |||
| 2 x 0,5cm | 4,8 | 10 | 30 |
| 3 x 0,5cm | 5,1 | 15 | 33 |
| 4 x 0,5cm | 5,5 | 20 | 41 |
| 5 x 0,5cm | 5,9 | 25 | 47 |
| 7 x 0,5cm | 6,9 | 35 | 63 |
| 12 x 0,5cm | 10,3 | 60 | 134 |
| 18 x 0,5cm | 12,5 | 90 | 185 |
| 25 x 0,5cm | 14,4 | 125 | 253 |
| 36 x 0,5cm | 17,9 | 180 | 314 |
ALLROUND-BRAGKETTEN SK-CECO JZ/OZ | |||
| 2 x 0,75cm | 5,2 | 15 | 40 |
| G 3 0,75 | 5,5 | 23 | 44 |
| G 4 0,75 | 5,9 | 30 | 54 |
| G 5 0,75 | 6,5 | 38 | 64 |
| G 7 0,75 | 7,7 | 53 | 87 |
| G 12 0,75 | 11,4 | 90 | 215 |
| G 18 0,75 | 14,1 | 135 | 270 |
| G 25 0,75 | 16,2 | 188 | 371 |
| G 36 0,75 | 20,2 | 270 | 449 |
| G 42 0,75 | 21,6 | 315 | 514 |
| 2 x 1cm | 5,6 | 20 | 48 |
| G 3 1 | 5,9 | 30 | 53 |
| G 4 1 | 6,4 | 40 | 65 |
| G 5 1 | 7 | 50 | 81 |
| G 7 1 | 8,4 | 70 | 108 |
| G 12 1 | 12,4 | 120 | 218 |
| G 18 1 | 15,5 | 180 | 328 |
| G 25 1 | 17,8 | 250 | 457 |
| G 36 1 | 22 | 360 | 615 |
| G 42 1 | 23,8 | 420 | 734 |
| 2 x 1,5cm | 6,2 | 30 | 61 |
| G 3 1,5 | 6,6 | 45 | 69 |
| G 4 1,5 | 7,1 | 60 | 89 |
| G 5 1,5 | 7,8 | 75 | 110 |
| G 7 1,5 | 9,6 | 105 | 157 |
| G 12 1,5 | 14 | 180 | 297 |
| G 18 1,5 | 17,5 | 270 | 452 |
| G 25 1,5 | 20,3 | 375 | 627 |
| G 36 1,5 | 24,7 | 540 | 875 |
| G 42 1,5 | 26,8 | 630 | 1.017,00 |
| 2 x 2,5cm | 7,4 | 50 | 91 |
| G 3 2,5 | 7,9 | 75 | 109 |
| G 4 2,5 | 9 | 100 | 136 |
| G 5 2,5 | 9,8 | 125 | 168 |
| G 7 2,5 | 11,6 | 175 | 234 |
| G 12 2,5 | 18,7 | 300 | 483 |
| G 18 2,5 | 22,6 | 450 | 696 |
| G 25 2,5 | 25,3 | 625 | 953 |
