Strom- und Steuerkabel; geschirmt, für mobile Anwendungen; bis 0,75 mm² 300/500 V; über 1,00 mm² 500/750 V; 2 bis 25 Adern; nummerierte Adern; LSZH, Innovlon/PUR/PUR, ölbeständig; -50 °C bis +90 °C
Geschirmtes mobiles Steuerungs-/Bedienungs-/Stromversorgungskabel Movflex® SK-C-PUR Heavy Duty
💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.
- Konstruktion für hohe Biegezyklen: Entwickelt, um den härtesten kontinuierlichen Biegezyklen in Roboteranwendungen und Hochleistungs-Kabelträgersystemen standzuhalten.
- Vollständige Geräuschabschirmung: Hochdichtes Kupfergeflecht, das die Signalintegrität gewährleistet, unerlässlich für präzise Bewegungen.
- Unempfindlich gegenüber der Fabrikumgebung: Die Polyurethan-(PUR)-Beschichtung bietet maximalen Schutz vor Abrieb, Ölen und Metallspänen.
- Ideal für kritische Anwendungen: Unverzichtbar für Hochgeschwindigkeits-Kabelförderanlagen, Bearbeitungszentren und automatisierte Handhabungssysteme.
- Maximale Zuverlässigkeit und Lebensdauer: Es gewährleistet einen kontinuierlichen und fehlerfreien Betrieb und stellt somit die beste Investition gegen Produktionsausfälle dar.
- Leitermaterial: blanke Kupferdrähte
- Treiberklasse: gemäß DIN VDE 0295 Klasse 5/6 und IEC 60228 Kl. 5/6
- Venenisolierung: INNOVLON speziell für mobile Anwendungen entwickelt, halogenfrei.
- Schwarze Adern, gekennzeichnet durch fortlaufende Nummern gemäß VDE 0293 mit Erdgrün (G)

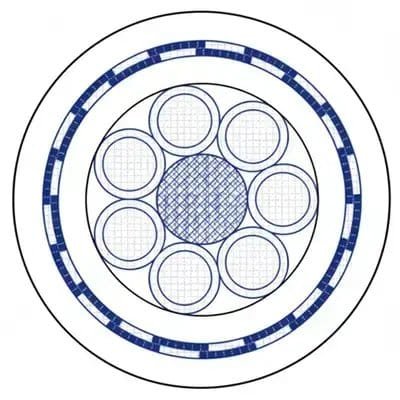

- Leiter: In Lagen verdrillt
- Zwischenschicht: Spezielles PUR, beständig gegen Öle, Fette, Schmierstoffe, Kühlmittel, Säuren und Stöße, halogenfrei.
- Abschirmung: Verzinntes Kupfergewebe mit 85% Abdeckung.
- Außenmantel: Spezielles PUR, beständig gegen Öle, Fette, Schmierstoffe, Kühlmittel, Säuren und Stöße, halogenfrei.
- Außenbezug in Grau, RAL 7001
- Nennspannung: bis 0,75 mm² – 300/500 V; über 1,00 mm² – 500/750 V
- Spannungsprüfung: bis 0,75 mm² – 2000 V; über 1,00 mm² – 3000 V
- Leiterwiderstand: gemäß VDE 0295 Klasse 5/6 und IEC 60228 Klasse 5/6
- Isolationswiderstand: Min. 20 MΩ x Km bei 20 °C
- Minimaler fester Krümmungsradius: 4 xd
- Minimaler Krümmungsradius eines sich drehenden Rades: 7,5 xd < 10 m | 10 xd ≥ 10 m
Vorteile
| Aplicações
|
| Informationen zu Gerais | |
|---|---|
| Markierung | MOVFLEX® |
| Produkttyp | Strom- und Steuerkabel |
| Elektrische Parameter | |
| Nennspannung | bis 0,75 mm² 300/500 V; über 1,00 mm² 500/750 V |
| Prüfspannung | bis 0,75 mm² 2000 V; über 1,00 mm² 3000 V |
| Leiterwiderstand | gemäß VDE 0295 Klasse 5/6 und IEC 60228 Klasse 5/6 |
| Isolationswiderstand | Mindestens 20 MΩ x Km bei 20 °C |
| Produktdesign | |
| Leitermaterial | Blankes Kupfer |
| Treiberdesign | gemäß DIN VDE 0295 Klasse 5/6 und IEC 60228 Kl. 5/6 |
| Beinhaltet Schutzleiter (Erdung). | Wahlfrei |
| Art der Drehung | Geschichtete Drehung |
| Abgeschirmt | Sim |
| Mit Rüstung | Nicht |
| Kabelformat | Redondo |
| Basismaterial für die Venenisolierung | INNOVLON wurde speziell für mobile Anwendungen entwickelt und ist halogenfrei. |
| Zwischendeckschicht-Basismaterial | Spezielles PUR, beständig gegen Öle, Fette, Schmierstoffe, Kühlmittel, Säuren und Stöße, halogenfrei. |
| Grundmaterial für die Außenverkleidung | Spezielles PUR, beständig gegen Öle, Fette, Schmierstoffe, Kühlmittel, Säuren und Stöße, halogenfrei. |
| Abkürzung für Dachmaterial | PUR |
| Farbe des Bezugs | Grau |
| Straßenidentifizierung | Numerisch |
| Straßenfarbcode | VDE 0293-1 EN 50334 |
| Produkteigenschaften | |
| Anwendungsbereich | Mobile Nutzung Kabelträger |
| Für kontinuierliches Biegen | Sim |
| Bei Torsionsbelastung | Nicht |
| Minimaler Biegeradius, feste Installation | 4 x Außendurchmesser |
| Minimaler Krümmungsradius, bleibende Bewegung | 7,5 xd < 10 m | 10 xd ≥ 10 m |
| Beschleunigen | Selbsttragend: max. 10 m/s, Gleiter: max. 5 m/s |
| Querlänge | Maximal 50 m |
| Beschleunigung | Maximal 20 m/s² |
| Falträder | 10 Millionen |
| Temperatur, feste Installation | -50 °C bis 80 °C |
| Temperatur, gelegentliche Bewegung | -40 °C bis 80 °C |
| Temperatur, kontinuierliches Biegen | -40 °C bis 80 °C |
| Flammschutzmittel | Nicht |
| UV-beständig | Nicht |
| Chemikalienbeständig | Sim |
| halogenfrei | Gemäß IEC 60754-1 |
| Resistente a óleo | Sim |
| Anwendbare Standards | |
| IEC 60228 Klasse 5/6 | DIN VDE 0295 Klasse 5/6 |
| DIN EN 60811-404 | RAL 7001 |
| IEC 60754-1 | |
| Dimensional nx mm² | Außendurchmesser Ø mm | Kupfergewicht kg/km | Gewicht kg/km |
|---|---|---|---|
| 3G0,5 | 6,8 | 29 | 61 |
| 4G0,5 | 7,2 | 35 | 70 |
| 5G0,5 | 8,5 | 51 | 100 |
| 7G0,5 | 9,4 | 65 | 124 |
| 12G0,5 | 10,8 | 99 | 169 |
| 18G0,5 | 12,9 | 134 | 243 |
| 25G0,5 | 14,6 | 181 | 319 |
| 3G0,75 | 8,1 | 47 | 92 |
| 4G0,75 | 8,5 | 58 | 105 |
| 5G0,75 | 9 | 66 | 120 |
| 7G0,75 | 10,1 | 85 | 152 |
| 12G0,75 | 12,1 | 135 | 223 |
| 18G0,75 | 14 | 188 | 313 |
| 25G0,75 | 17,1 | 252 | 435 |
| 3G1 | 8,5 | 49 | 104 |
| 4G1 | 9 | 68 | 121 |
| 5G1 | 9,3 | 72 | 137 |
| 7G1 | 11,4 | 114 | 192 |
| 12G1 | 13,3 | 171 | 276 |
| 18G1 | 15,1 | 240 | 375 |
| 25G1 | 18,3 | 324 | 520 |
| 3G1,5 | 8,9 | 72 | 122 |
| 4G1,5 | 9,4 | 89 | 143 |
| 5G1,5 | 10,7 | 109 | 175 |
| 7G1,5 | 12,3 | 144 | 239 |
| 12G1,5 | 14,3 | 279 | 344 |
| 18G1,5 | 16,8 | 393 | 492 |
| 25G1,5 | 18,9 | 533 | 682 |
| 3G2,5 | 10,8 | 114 | 180 |
| 4G2,5 | 11,5 | 137 | 215 |
| 5G2,5 | 12,7 | 186 | 265 |
| 7G2,5 | 14,7 | 249 | 349 |
| 12G2,5 | 17,8 | 348 | 542 |
| 18G2,5 | 21 | 527 | 789 |
| 25G2,5 | 24,6 | 763 | 1.055 |
| 5G4 | 15,5 | 293 | 400 |
| 4G6 | 16,1 | 310 | 480 |
| 5G6 | 18,3 | 349 | 567 |
| 5G10 | 24,4 | 592 | 991 |
| 5G16 | 28,7 | 901 | 1.435,00 |
