Strom- und Steuerkabel; für mobile Anwendungen; bis 0,75 mm² 300/500 V; über 1,00 mm² 500/750 V; 2 bis 42 Adern; nummerierte Adern; PVC/PUR, flamm- und ölbeständig; -40 °C bis +80 °C

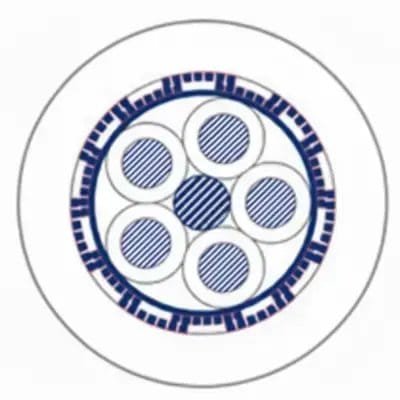

Mobiles geschirmtes Kabel für Steuerung/Bedienung/Stromversorgung Movflex® Plus SK-PUR-AC
💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.
- Konstruktion: Konzipiert für Roboter- und Windkraftanwendungen, die eine hohe Widerstandsfähigkeit gegen kontinuierliche Biegebewegungen erfordern.
- Hochwertige PUR-Beschichtung: Höchste Beständigkeit gegen Abrieb, Reißen, Öle, Fette und heiße Metallspäne. Flammwidrig.
- Hochleistungsabschirmung: Kupfergewebe mit optimierter Abdeckung, das eine vollständige Immunität gegen elektromagnetische Störungen gewährleistet.
- Spitzenanwendungen: Ideal für Kabelträgersysteme und Industrieroboter mit einzelnen Biegezyklen sowie für Windkraftanlagen.
- Unübertroffene Langlebigkeit: Es garantiert eine lange und störungsfreie Lebensdauer selbst in den anspruchsvollsten und dynamischsten Umgebungen.
|
Vorteile
| Aplicações
|
| Informationen zu Gerais | |
|---|---|
| Markierung | MOVFLEX® |
| Produkttyp | Strom- und Steuerkabel |
| Elektrische Parameter | |
| Nennspannung | bis 0,75 mm² 300/500 V; über 1,00 mm² 500/750 V |
| Prüfspannung | bis 0,75 mm² 2000 V; über 1,00 mm² 3000 V |
| Leiterwiderstand | gemäß VDE 0295 Klasse 5/6 und IEC 60228 Klasse 5/6 |
| Isolationswiderstand | Mindestens 20 MΩ x Km bei 20 °C |
| Produktdesign | |
| Leitermaterial | Blankes Kupfer |
| Treiberdesign | gemäß DIN VDE 0295 Klasse 5/6 und IEC 60228 Kl. 5/6 |
| Beinhaltet Schutzleiter (Erdung). | Wahlfrei |
| Art der Drehung | Geschichteter Twist |
| Abgeschirmt | Nicht |
| Mit Rüstung | Nicht |
| Kabelformat | Redondo |
| Basismaterial für die Venenisolierung | Spezielles PVC für mobile Anwendungen |
| Zwischendeckschicht-Basismaterial | Unzutreffend |
| Grundmaterial für die Außenverkleidung | Spezielles PUR, beständig gegen Öle, Fette, Schmierstoffe, Kühlmittel, Säuren und Stöße. |
| Abkürzung für Dachmaterial | PUR |
| Farbe des Bezugs | Grau |
| Straßenidentifizierung | Numerisch |
| Straßenfarbcode | VDE 0293-1 EN 50334 |
| Produkteigenschaften | |
| Anwendungsbereich | Mobile Nutzung Kabelträger |
| Für kontinuierliches Biegen | Sim |
| Bei Torsionsbelastung | Nicht |
| Minimaler Biegeradius, feste Installation | 4 x Außendurchmesser |
| Minimaler Krümmungsradius, bleibende Bewegung | 7,5 xd < 10 m | 10 xd ≥ 10 m |
| Beschleunigen | Selbsttragend: max. 6 m/s, Gleiter: max. 3 m/s |
| Querlänge | Maximal 25 m |
| Beschleunigung | Maximal 10 m/s² |
| Falträder | 3 Millionen - 5 Millionen |
| Temperatur, feste Installation | -40 °C bis 80 °C |
| Temperatur, gelegentliche Bewegung | -5 °C bis 80 °C |
| Temperatur, kontinuierliches Biegen | -5 °C bis 80 °C |
| Flammschutzmittel | Gemäß IEC 60332-1-2, FT1, VW-1 |
| UV-beständig | Nicht |
| Chemikalienbeständig | Sim |
| halogenfrei | Nicht |
| Resistente a óleo | Sim |
| Anwendbare Standards | |
| IEC 60228 Klasse 5/6 | DIN VDE 0295 Klasse 5/6 |
| DIN EN 60811-404 | RAL 7001 |
| IEC 60332-1-2, FT1, VW-1 | |
| Dimensional nx mm² | Außendurchmesser Ø mm | Kupfergewicht kg/km | Gewicht kg/km |
| 3G0,5 | 5,8 | 14,4 | 40 |
| 4G0,5 | 6,1 | 19,2 | 49 |
| 5G0,5 | 6,6 | 24 | 61 |
| 7G0,5 | 8,2 | 33,6 | 83 |
| 12G0,5 | 10 | 57,6 | 127 |
| 18G0,5 | 11,7 | 86,4 | 181 |
| 25G0,5 | 14,3 | 120 | 265 |
| 34G0,5 | 16,3 | 163,2 | 360 |
| 42G0,5 | 17,6 | 201,6 | 419 |
| 3G0,75 | 6,1 | 21,6 | 51 |
| 4G0,75 | 6,7 | 28,8 | 64 |
| 5G0,75 | 7,7 | 36 | 85 |
| 7G0,75 | 9 | 50,4 | 110 |
| 12G0,75 | 11,1 | 86,4 | 171 |
| 18G0,75 | 12,9 | 129,6 | 246 |
| 25G0,75 | 15,9 | 180 | 357 |
| 34G0,75 | 18,3 | 244,8 | 486 |
| 42G0,75 | 19,5 | 315 | 576 |
| 3G1 | 6,9 | 28,8 | 63 |
| 4G1 | 7,5 | 38,4 | 80 |
| 5G1 | 8,5 | 48 | 106 |
| 7G1 | 10,1 | 67,2 | 135 |
| 12G1 | 12 | 115,2 | 221 |
| 18G1 | 14,5 | 172,8 | 336 |
| 25G1 | 17,8 | 240 | 484 |
| 34G1 | 19,6 | 326,4 | 632 |
| 42G1 | 21,2 | 403,2 | 737 |
| 3G1,5 | 7,6 | 43,2 | 85 |
| 4G1,5 | 8,6 | 57,6 | 114 |
| 5G1,5 | 9,5 | 72 | 142 |
| 7G1,5 | 11,5 | 100,8 | 194 |
| 12G1,5 | 13,5 | 172,8 | 289 |
| 18G1,5 | 16,3 | 259,2 | 441 |
| 25G1,5 | 20 | 360 | 634 |
| 34G1,5 | 22,2 | 489,6 | 753 |
| 4G2,5 | 10,5 | 96 | 174 |
| 5G2,5 | 11,7 | 120 | 217 |
| 7G2,5 | 13,7 | 168 | 291 |
| 12G2,5 | 16,7 | 288 | 480 |
| 18G2,5 | 20,6 | 432 | 710 |
| 25G2,5 | 24,5 | 600 | 1.005,00 |
| 4G4 | 12,3 | 153,6 | 251 |
| 5G4 | 13,7 | 192 | 313 |
| 7G4 | 16,8 | 268,8 | 448 |
| 4G6 | 14,4 | 230,4 | 324 |
| 7G6 | 20 | 403,2 | 608 |
| 4G10 | 18,3 | 384 | 552 |
| 7G10 | 24,5 | 672 | 967 |
| 4G16 | 21 | 614,4 | 802 |
| 7G16 | 28 | 1.075,20 | 1.412,00 |
| 4G25 | 26,5 | 960 | 1.214,00 |
