Strom- und Steuerkabel; geschirmt, für mobile Anwendungen; 600 V; 2 bis 42 Adern; nummerierte Adern, PVC/PVC/PVC, flamm- und ölbeständig; -40 °C bis +80 °C

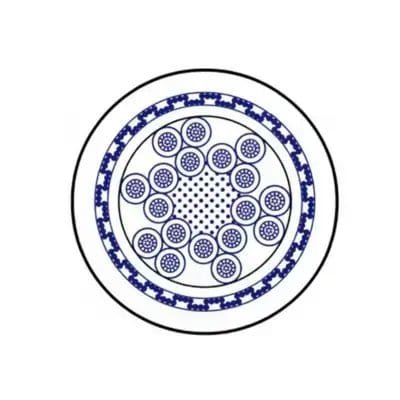

Mobiles, geschirmtes Kabel für Steuerung/Bedienung/Stromversorgung, Movflex® Allround® Roboter-Kabelmanagementsystem SK-C-PVC
💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.
- Garantierte kontinuierliche Bewegung: Robuste Konstruktion, die Millionen von Biegezyklen auf Förderbändern standhält.
- Überlegener Panzerschutz: Eine Abschirmung aus Kupfergewebe schützt vor elektromagnetischen Störungen (EMV).
- Industrieller Widerstand: Hergestellt aus einer speziellen PVC-Mischung, die beständig gegen Öle, Fette und andere chemische Substanzen ist.
- Hochgeschwindigkeitsleistung: Ideal für Automatisierung, Robotik und Systeme, die maximale Beschleunigung und Präzision erfordern.
- Optimierte Installation: Dank hoher Flexibilität und kleinem Außendurchmesser lässt es sich auch auf engstem Raum problemlos montieren.
|
Vorteile
| Aplicações
|
| Informationen zu Gerais | |
|---|---|
| Markierung | MOVFLEX® |
| Produkttyp | Strom- und Steuerkabel |
| Elektrische Parameter | |
| Nennspannung | 600 V |
| Prüfspannung | 2000V |
| Leiterwiderstand | gemäß VDE 0295 Klasse 5/6 und IEC 60228 Klasse 5/6 |
| Isolationswiderstand | Mindestens 20 MΩ x Km bei 20 °C |
| Produktdesign | |
| Leitermaterial | Blankes Kupfer |
| Treiberdesign | gemäß DIN VDE 0295 Klasse 5/6 und IEC 60228 Kl. 5/6 |
| Beinhaltet Schutzleiter (Erdung). | Wahlfrei |
| Art der Drehung | ≤ 11, in Schichten verdrillt. ≥ 12 Träger um das zentrale Zugelement. |
| Abgeschirmt | Sim |
| Mit Rüstung | Nicht |
| Kabelformat | Redondo |
| Basismaterial für die Venenisolierung | Spezielles PVC für mobile Anwendungen |
| Zwischendeckschicht-Basismaterial | PVC für mobile Zwecke |
| Grundmaterial für die Außenverkleidung | Spezielles PVC für mobile Anwendungen, beständig gegen Öle, Fette und Schmierstoffe. |
| Abkürzung für Dachmaterial | PVC |
| Farbe des Bezugs | Grau |
| Straßenidentifizierung | Numerisch |
| Straßenfarbcode | VDE 0293-1 EN 50334 |
| Produkteigenschaften | |
| Anwendungsbereich | Mobile Nutzung Kabelträger |
| Für kontinuierliches Biegen | Sim |
| Bei Torsionsbelastung | Sim |
| Minimaler Biegeradius, feste Installation | 4 x Außendurchmesser |
| Minimaler Krümmungsradius, bleibende Bewegung | 6,5 x D (< 10 m) / 7,5 x D (≥ 10 m) |
| Beschleunigen | Selbsttragend: max. 10 m/s, Gleiter: max. 5 m/s |
| Querlänge | Maximal 100 m |
| Beschleunigung | Maximal 80 m/s² |
| Falträder | > 4 Millionen - 5 Millionen |
| Temperatur, feste Installation | -40 °C bis 80 °C |
| Temperatur, gelegentliche Bewegung | -5 °C bis 70 °C |
| Temperatur, kontinuierliches Biegen | -5 °C bis 70 °C |
| Flammschutzmittel | Gemäß IEC 60332-1-2, FT1 |
| UV-beständig | Nicht |
| Chemikalienbeständig | Sim |
| halogenfrei | Nicht |
| Resistente a óleo | Sim |
| Anwendbare Standards | |
| IEC 60228 Klasse 5/6 | DIN VDE 0295 Klasse 5/6 |
| DIN EN 60811-404 | RAL 7001 |
| IEC 60332-1-2, FT1 | IEC 60754-1 |
| Dimensional nx mm² | Endgültiger Durchmesser mm | kg/cu kg/km | Gewicht kg/km |
| 2 x 0,5cm | 7,5 | 26 | 80 |
| G 3 0,5 | 7,8 | 32 | 89 |
| G 4 0,5 | 8,3 | 38 | 101 |
| G 5 0,5 | 8,8 | 45 | 117 |
| G 7 0,5 | 9,9 | 58 | 145 |
| G 12 0,5 | 15 | 125 | 277 |
| G 18 0,5 | 19,1 | 180 | 392 |
| G 24 0,5 | 21,4 | 240 | 505 |
| 2 x 0,75cm | 7,9 | 32 | 91 |
| G 3 0,75 | 8,2 | 41 | 102 |
| G 4 0,75 | 8,7 | 50 | 118 |
| G 5 0,75 | 9,3 | 59 | 137 |
| G 7 0,75 | 10,8 | 86 | 179 |
| G 12 0,75 | 17 | 156 | 341 |
| G 18 0,75 | 21,6 | 260 | 512 |
| G 25 0,75 | 23,3 | 340 | 701 |
| G 36 0,75 | 27,6 | 430 | 868 |
| G 42 0,75 | 29,5 | 478 | 985 |
| 2 x 1cm | 8,3 | 39 | 102 |
| G 3 1 | 8,6 | 50 | 117 |
| G 4 1 | 9,2 | 62 | 135 |
| G 5 1 | 9,8 | 74 | 159 |
| G 7 1 | 11,4 | 107 | 209 |
| G 12 1 | 17,6 | 201 | 396 |
| G 18 1 | 22,2 | 292 | 575 |
| G 25 1 | 24,5 | 380 | 747 |
| G 36 1 | 29,1 | 491 | 976 |
| G 42 1 | 31,1 | 583 | 1.110,00 |
| 2 x 1,5cm | 8,8 | 50 | 120 |
| G 3 1,5 | 9,2 | 66 | 139 |
| G 4 1,5 | 9,8 | 83 | 164 |
| G 5 1,5 | 10,7 | 109 | 204 |
| G 7 1,5 | 12,2 | 145 | 256 |
| G 12 1,5 | 19,9 | 278 | 533 |
| G 18 1,5 | 25 | 399 | 802 |
| G 25 1,5 | 27,7 | 530 | 1.045,00 |
| G 36 1,5 | 32,2 | 728 | 1.391,00 |
| G 42 1,5 | 34,2 | 825 | 1.603,00 |
| 2 x 2,5cm | 10 | 73 | 158 |
| G 3 2,5 | 10,6 | 108 | 198 |
| G 4 2,5 | 11,4 | 136 | 236 |
| G 5 2,5 | 12,4 | 164 | 280 |
| G 7 2,5 | 14,3 | 220 | 357 |
| G 12 2,5 | 23,7 | 440 | 885 |
| G 18 2,5 | 29,5 | 622 | 1.220,00 |
| G 25 2,5 | 32 | 810 | 1.590,00 |
