Stromkabel für Frequenzumrichter; 0,6/1 kV; 4-adrig; max. 50 mm²; INNOVLON/PVC; 80 °C
Geschirmtes mobiles Kabel für Steuerung/Bedienung/Stromversorgung, Kabelträger für Robotik, Frequenzumrichter Innodrive® SV-5300 SK-C-PVC SERVO 0,6/1 kV
💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.
- Kontinuierliche und zuverlässige Bewegung: Entwickelt für Seilzugsysteme und Robotik, unterstützt bis zu 5 Millionen Zyklen.
- Störungsfreie Kommunikation: Die überlegene Abschirmung bietet elektromagnetischen Schutz (EMV) und gewährleistet so ein sauberes und präzises Signal.
- Überlegene Widerstandsfähigkeit in feindlichen Umgebungen: Äußerst beständig gegen Öle, Fette und Kühlmittel, ideal für Fabrikböden.
- Globale Sicherheit und Standards: Hergestellt gemäß europäischen Normen und mit flammhemmenden Eigenschaften für einen absolut sicheren Betrieb.
- Vielseitigkeit für Ihre Anwendung: Ideal für mobile Antriebssysteme, Robotik und Fertigung in trockenen oder feuchten Umgebungen.
|
Vorteile
| Aplicações
|
| Informationen zu Gerais | |
|---|---|
| Markierung | INNODRIVE® |
| Produkttyp | Geschirmtes Stromkabel mit geringer Kapazität und Steuerleitungen für Temperatur- oder Bremssensoren zur EMV-konformen Verbindung zwischen Antrieben und Frequenzumrichtern. |
| Modell | SV-5300 SK-C-PVC-SERVO 0,6/1kV |
| Elektrische Parameter | |
| Nennspannung | Uo/U 600/1.000 V; UL & CSA: 1.000 V |
| Prüfspannung | 4 kV |
| Leiterwiderstand | Bei +20 °C, gemäß IEC 60228 Kl. 6 |
| Isolationswiderstand | Bei +20 °C ≥ 20 MOhm x km |
| Produktdesign | |
| Leitermaterial | Blankes Kupferdraht |
| Fahrerklasse | Feinstdrähte gemäß IEC 60228 Kl. 6 |
| Straßenisolierung | INNOVLON® |
| Straßenidentifizierung | Stromversorgungskanäle: Schwarz mit weißer Aufschrift U/L1/C/L+; V/L2; W/L3/D/L- & Grün/Gelb; Steuerkanäle: 1 Paar, Schwarz & Weiß |

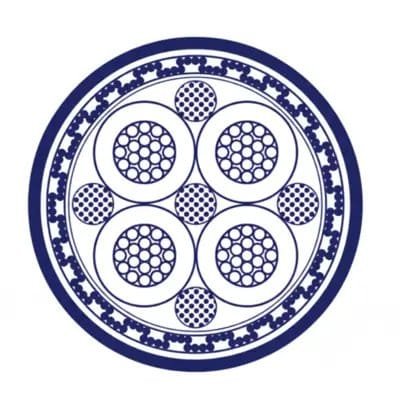

| Art der Drehung | Verdrehte Schienen und Elemente kombiniert mit hochflexiblen Füllungen. |
| Abschirmung | Kontrollpaar mit verzinntem Kupfergeflecht; Gesamtbedeckung mit verzinntem Kupfergeflecht ca. 85 % |
| Grundmaterial für die Außenverkleidung | PVC |
| Farbe des Bezugs | Orange, RAL 2003 |
| Produkteigenschaften | |
| Anwendungsbereich | Kabelträger, mobile Antriebssysteme, Robotertechnik, Produktionsanlagen sowie trockene und feuchte Umgebungen. |
| Für kontinuierliches Biegen | Sim |
| Falträder | Até 5 milhões |
| Mindestbiegeradius (feste Installation) | 5 x Kabeldurchmesser |
| Minimaler Krümmungsradius (in Bewegung) | 10 x Kabeldurchmesser |
| Beschleunigen | Max. 120 m/min |
| Beschleunigung | Max. 20 m/s² |
| Temperatur, feste Installation | -30 °C bis +80 °C |
| Temperatur, ständige Bewegung | -5 °C bis +80 °C |
| Verhalten in Flammen | Selbstverlöschend und flammhemmend gemäß IEC 60332-1; UL: VW1; CSA: FT1 |
| Chemikalienbeständig | Hohe Beständigkeit gegenüber Fetten, Kühlmitteln und Schmierstoffen. |
| Resistente a óleo | Ja, gemäß ISO 6722, DIN EN 50363-4-1 TM5 (nur Mineralöl). |
| Silikonfrei | Sim |
| Besondere Merkmale | Laut DESINA |
| Normen und Zulassungen | |
| Anwendbare Standards | IEC 60228 Kl. 6, IEC 60332-1, ISO 6722, DIN EN 50363-4-1 TM5 |
| Richtlinien | Entspricht RoHS und der Niederspannungsrichtlinie 2014/35/EU (CE) |
| Dimension [nx mm²] | Außendurchmesser (Ø) [mm] | Gewicht [kg/km] | Farbe des Bezugs | Variante |
| G 4 1,5 | 8,8 | 145 | Laranja | V1: INNOVDRIVE SV-5300 UL/CSA: gemäß Siemens MC 500PLUS Standard: V, U, W, GNGE |
| G 4 2,5 | 10,3 | 216 | Laranja | V1: INNOVDRIVE SV-5300 UL/CSA: gemäß Siemens MC 500PLUS Standard: V, U, W, GNGE |
| G 4 4 | 12,1 | 290 | Laranja | V2: INNOVDRIVE SV-5300 UL/CSA: gemäß Siemens MC 500PLUS Standard: U, V, W, GNGE |
| G 4 6 | 14,7 | 430 | Laranja | V2: INNOVDRIVE SV-5300 UL/CSA: gemäß Siemens MC 500PLUS Standard: U, V, W, GNGE |
| G 4 10 | 18,5 | 640 | Laranja | V2: INNOVDRIVE SV-5300 UL/CSA: gemäß Siemens MC 500PLUS Standard: U, V, W, GNGE |
| G 4 16 | 21,6 | 749 | Laranja | V2: INNOVDRIVE SV-5300 UL/CSA: gemäß Siemens MC 500PLUS Standard: U, V, W, GNGE |
| G 4 25 | 25,4 | 1290 | Laranja | V2: INNOVDRIVE SV-5300 UL/CSA: gemäß Siemens MC 500PLUS Standard: U, V, W, GNGE |
| G 4 35 | 29 | 1771 | Laranja | V2: INNOVDRIVE SV-5300 UL/CSA: gemäß Siemens MC 500PLUS Standard: U, V, W, GNGE |
| G 4 50 | 33,4 | 2415 | Laranja | V2: INNOVDRIVE SV-5300 UL/CSA: gemäß Siemens MC 500PLUS Standard: U, V, W, GNGE |
| 4 G 1,5 + (2 X 1,5) | 10,9 | 234 | Laranja | V3: INNOVDRIVE SV-5300 UL/CSA: gemäß Siemens MC 500PLUS Standard: U, V, W, SW-WS, GNGE |
| 4 G 2,5 + (2 X 1,5) | 12,6 | 302 | Laranja | V3: INNOVDRIVE SV-5300 UL/CSA: gemäß Siemens MC 500PLUS Standard: U, V, W, SW-WS, GNGE |
| 4 G 4 + (2 X 1,5) | 14 | 402 | Laranja | V4: INNOVDRIVE SV-5300 UL/CSA: gemäß Siemens MC 500PLUS Standard: U, V, W, SW-WS, GNGE |
| 4 G 6 + (2 X 1,5) | 16 | 525 | Laranja | V4: INNOVDRIVE SV-5300 UL/CSA: gemäß Siemens MC 500PLUS Standard: U, V, W, SW-WS, GNGE |
| 4 G 10 + (2 X 1,5) | 20,3 | 735 | Laranja | V4: INNOVDRIVE SV-5300 UL/CSA: gemäß Siemens MC 500PLUS Standard: U, V, W, SW-WS, GNGE |
| 4 G 16 + (2 X 1,5) | 22,7 | 1010 | Laranja | V4: INNOVDRIVE SV-5300 UL/CSA: gemäß Siemens MC 500PLUS Standard: U, V, W, SW-WS, GNGE |
| 4 G 25 + (2 X 1,5) | 26,3 | 1396 | Laranja | V4: INNOVDRIVE SV-5300 UL/CSA: gemäß Siemens MC 500PLUS Standard: U, V, W, SW-WS, GNGE |
| 4 G 35 + (2 X 1,5) | 30,4 | 1879 | Laranja | V4: INNOVDRIVE SV-5300 UL/CSA: gemäß Siemens MC 500PLUS Standard: U, V, W, SW-WS, GNGE |
| 4 G 50 + (2 X 1,5) | 34 | 2510 | Laranja | V4: INNOVDRIVE SV-5300 UL/CSA: gemäß Siemens MC 500PLUS Standard: U, V, W, SW-WS, GNGE |
