Stromkabel für Frequenzumrichter; 0,6/1 kV; 4-adrig; max. 95,00 mm²; XLPE/PVC; 90 °C
Geschirmtes mobiles Kabel für Steuerung/Befehl/Stromversorgung, Förderbandkabel, Frequenzumrichter InnoDrive® Servo 2XSL(ST)CYK-J EMV-UV
💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.
- Schutz für Außenbereiche: Die schwarze Beschichtung ist UV-beständig, verhindert so den Abbau und gewährleistet eine lange Lebensdauer.
- Flexibilität bei niedrigen Temperaturen: Entwickelt, um auch in kälteren Klimazonen flexibel und funktional zu bleiben.
- Störungsfreie Verbindung: Die doppelte EMV-Abschirmung gewährleistet eine störungsfreie Daten- und Stromübertragung.
- Optimierte Leistung: Niedrige Kapazität und XLPE-Isolierung (90°C) maximieren Leistung und Installationsabstand.
- Extrem lange Haltbarkeit: Beständig gegen Feuchtigkeit, Öle und chemische Substanzen, ideal für anspruchsvollste industrielle Anwendungen.
|
Vorteile
| Aplicações
|
| Informationen zu Gerais | |
|---|---|
| Markierung | INNODRIVE |
| Produkttyp | Strom-, Steuer- und Verbindungskabel für Antriebssysteme mit Frequenzumrichtertechnologie (VFD), mit niedriger Kapazität, doppelter EMV-Abschirmung, UV-Beständigkeit und Flexibilität bei niedrigen Temperaturen. |
| Elektrische Parameter | |
| Nennspannung | Uo/U: 0,6/1 kV |
| Maximale Betriebsspannung | Einphasen- und Dreiphasenstrom: 700/1200 V; Gleichstrom: 900/1800 V |
| Prüfspannung | 4 kV |
| Isolationswiderstand | Mindestens 200 MΩ x km |
| Kapazität | Niedrige Betriebskapazität, wodurch längere Kabellängen zwischen Motor und Wechselrichter möglich sind. |
| Kopplungswiderstand | Niedriger Kopplungswiderstand für optimale elektromagnetische Verträglichkeit (EMV). |
| Produktdesign | |
| Leitermaterial | Blankes Kupferdraht. |
| Fahrerklasse | Gemäß IEC 60228 Klasse 5. |
| Venenisolierungsmaterial | Vernetztes Polyethylen (XLPE). |
| Straßenidentifizierung | Farbige Drähte nach DIN VDE 0293-308, mit grün-gelbem Schutzleiter (GN/GE). |
| Art der Drehung | Verschlungene Adern in Schichten. |

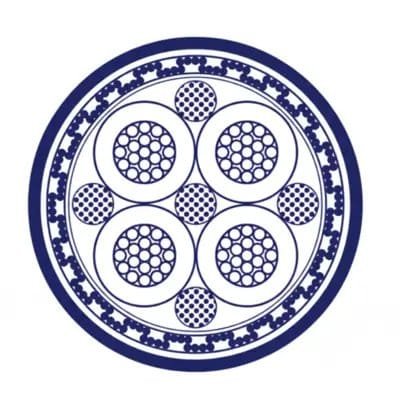

| Abschirmung | Doppelte Abschirmung: Polyesterfolie, laminiert mit Aluminium (100% Abdeckung) und darüber ein verzinntes Kupfergewebe. |
| Außendachmaterial | Flexible PVC-Mischung bei niedrigen Temperaturen (K-Version). |
| Farbe des Bezugs | Schwarz. |
| Produkteigenschaften | |
| Anwendungsbereich | Feste Installation und Anwendungen mit gelegentlicher, freier Bewegung ohne Zugkraft. Geeignet für trockene, feuchte und nasse Umgebungen sowie für den Außenbereich. Nicht für die direkte Erdverlegung geeignet. |
| Silikonfrei | Ja, während der Produktion. |
| Minimaler Krümmungsradius (fest) | Ø ≤ 12 mm: 5 xd; Ø ≤ 20 mm: 7.5 xd; Ø > 20 mm: 10 xd |
| Minimaler Krümmungsradius (Mobil) | Ø ≤ 12 mm: 10 xd; Ø ≤ 20 mm: 15 xd; Ø > 20 mm: 20 xd |
| Temperatur, feste Installation | -40 °C bis +90 °C. |
| Temperatur, ständige Bewegung | -15 °C bis +90 °C. |
| Maximale Temperatur im Fahrer | +90 °C (im Betrieb); +250 °C (im Falle eines Kurzschlusses). |
| Flammschutzmittel | Selbstverlöschend und flammhemmend gemäß IEC 60332-1. |
| UV-beständig | Ja. |
| Chemikalienbeständig | Hohe Beständigkeit gegenüber bestimmten Säuren, Basen und Ölen. |
| Anwendbare Standards | |
| Konformität | RoHS, Niederspannungsrichtlinie 2014/35/EU, CE. |
| Normen | IEC 60228 Kl. 5, DIN VDE 0293-308, IEC 60332-1. |
| Training nx mm² | Außendurchmesser (mm) | Gewicht (kg/km) | Stromstärke (A) | Kapazität Leiter/Leiter (nF/km) | Kapazität Leiter/Schirm (nF/km) |
| G 4 1,5 | 10,9 | 212 | 23 | 70 | 110 |
| G 4 2,5 | 12 | 270 | 32 | 80 | 130 |
| G 4 4 | 13,3 | 362 | 42 | 90 | 150 |
| G 4 6 | 15,2 | 582 | 54 | 110 | 170 |
| G 4 10 | 18 | 794 | 75 | 120 | 190 |
| G 4 16 | 21,4 | 1.188,00 | 100 | 130 | 220 |
| G 4 25 | 25,9 | 1.713,00 | 127 | 145 | 230 |
| G 4 35 | 29,1 | 2.402,00 | 158 | 150 | 260 |
| G 4 50 | 33,8 | 2.718,00 | 192 | 175 | 290 |
| G 4 70 | 38,7 | 3.636,00 | 246 | 180 | 300 |
| G 4 95 | 42,9 | 4.700,00 | 298 | 195 | 320 |
Produtos relacionados
Versand- und Lieferzeiten – Häufig gestellte Fragen
F: Wie funktioniert der Produktversand?
A: Wir versenden innerhalb Brasiliens. Wir arbeiten mit der Post (SEDEX und PAC) und verschiedenen Partner-Versanddienstleistern zusammen. Nach Abschluss Ihrer Bestellung berechnet unser System anhand von Gewicht und Abmessungen Ihrer Bestellung die besten Versandoptionen für Ihre Postleitzahl und zeigt diese an.
F: Wie lange ist die Lieferzeit für meine Bestellung?
A: Unsere gesamte Lieferzeit setzt sich aus zwei Phasen zusammen: Verfügbarkeitszeit + Transportzeit.
Verfügbarkeitszeitraum:
Produkte auf Lager: Wenn das Produkt auf Lager ist, wird es innerhalb von 2 Werktagen versendet.
Produkte auf Bestellung gefertigt: Um höchste Qualität und Flexibilität zu gewährleisten, werden viele unserer Kabel auf Bestellung gefertigt . In diesen Fällen beträgt die Produktions- und Lieferzeit 15 Werktage.
Frist des Fluggesellschaftsunternehmens:
Dies ist die Zeit, die der Versand nach dem Versand benötigt, um Sie zu erreichen . Dieser Zeitraum wird bei der Berechnung der Versandkosten in Ihrem Warenkorb angezeigt.
Daher beträgt die voraussichtliche Lieferzeit für ein Produkt, das sich in Produktion befindet, insgesamt 15 Werktage zuzüglich der Versandzeit.
F: Warum beträgt die Produktionsvorlaufzeit 15 Werktage? Was passiert bei Verzögerungen?
A: Dank unseres On-Demand-Produktionsmodells können wir Ihnen hochwertige Industriekabel in der exakt benötigten Länge zu äußerst wettbewerbsfähigen Preisen anbieten. Als Fertigungsbetrieb unterliegt unser Produktionsprozess verschiedenen Faktoren, wie dem Wareneingang und dem Betrieb komplexer Maschinen. Wir sind uns bewusst, dass unvorhergesehene Ereignisse eintreten können. Sollte es zu einer Verzögerung kommen, die den 15-tägigen Produktionszeitraum beeinflussen könnte, wird sich unser Team proaktiv mit Ihnen in Verbindung setzen, um Sie über den neuen Zeitplan zu informieren. Wir legen Wert auf absolute Transparenz während des gesamten Prozesses.
F: Kann ich eine Bestellung stornieren, die sich bereits in Produktion befindet?
A: Bei Produkten, die auf Bestellung gefertigt werden (Fertigung nach Auftrag), können wir keine Stornierungen mehr akzeptieren, sobald die Produktion begonnen hat. Um eine schnelle und wettbewerbsfähige Produktion zu gewährleisten, werden die Rohmaterialien für Ihr Kabel separat bereitgestellt und reserviert. Die Fertigung beginnt unmittelbar nach Zahlungseingang. Bitte überprüfen Sie Ihre Bestellung sorgfältig, bevor Sie sie abschließen. Bei Fragen wenden Sie sich bitte an unser Team.
Custos de Frete
F: Wie werden die Versandkosten berechnet?
A: Der Wert wird automatisch in Ihrem Warenkorb berechnet, basierend auf dem Gesamtgewicht der Produkte, den Abmessungen der Verpackung und der eingegebenen Zielpostleitzahl.
F: Bieten Sie kostenlosen Versand an?
A: Derzeit haben wir keine feste Regelung für kostenlosen Versand. Gelegentlich bieten wir jedoch Sonderaktionen an. Am genauesten können Sie die Versandkosten für Ihren Standort ermitteln, indem Sie die gewünschten Produkte und Ihre Postleitzahl in den Warenkorb legen.
Garantie und Rückgabe
F: Wie lauten die Rückgabe- und Umtauschbedingungen?
A: Gemäß unseren Richtlinien und dem Verbraucherschutzgesetz akzeptieren wir Rücksendungen aufgrund von Fehlkäufen oder Herstellungsfehlern innerhalb von 7 (sieben) Kalendertagen nach Erhalt der Ware. Um die Rücksendung einzuleiten, kontaktieren Sie bitte unseren Kundenservice per E-Mail. ecommerce@innovcable. Com.br Bitte geben Sie die Bestellnummer und den Grund für die Rücksendung an. Das Produkt muss in der Originalverpackung, unbeschädigt und ohne Gebrauchsspuren zurückgesendet werden. Wir weisen ausdrücklich darauf hin, dass diese Rückgabebedingungen auch nach Erhalt des Produkts unverändert gelten.
F: Gibt es eine Garantie auf die Produkte?
A: Ja. Alle Kabel unserer Produktlinie haben eine Garantie gegen Herstellungsfehler. Die jeweilige Garantiezeit finden Sie auf der Produktseite. Die Garantie deckt keine Schäden ab, die durch unsachgemäße Installation, Missbrauch oder normale Abnutzung entstehen.
Verladung und Transport
1. Beim Anheben mit einem Kran muss das richtige Seil verwendet werden, das an einer Achse befestigt ist, die sich in der Mitte der Spule befindet.
* Kopf hoch:
– Bringen Sie es so nah wie möglich an den Boden.
Bewegen Sie sich langsam und halten Sie, sobald Sie die richtige Position erreicht haben, nicht abrupt an.
2. Bei Verwendung eines Gabelstaplers dürfen die Fässer nicht durch den Gabelstapler beschädigt werden.
* Kopf hoch:
Platziere die Spule in der Mitte der Gabel.
Die Breite der Gabel muss größer sein als die der Spule.
Transport und Entladung
• Die Spulen dürfen nicht abgedeckt werden.
• Nicht weiter als 20 m rollen.
• Verwenden Sie beim Umziehen keine scharfen Gegenstände.
• Eine beschädigte Spule darf nicht aufgerollt werden.
• Nicht auf unebenen Oberflächen rollen.
• Lagern Sie die Spule nicht in der Nähe von Heizgeräten oder brennbaren Materialien.
Prüfungen beim Umgang mit Kabeln – Lagerung
• An einem geschützten oder geschlossenen Ort lagern, um Beschädigungen durch Maschinen zu vermeiden.
• Bei längerer Lagerung an einem geeigneten, geschlossenen Ort aufbewahren. (Spulen und Verpackung sollten trocken gelagert werden.)
• Versiegeln Sie beide Enden der restlichen Kabel auf den Trommeln mit Schrumpfschlauch, um die Aufnahme von Feuchtigkeit zu verhindern.
