Stromschienenkabel; PROFIBUS DP; Mobile Nutzung; Kabelträger; Nennimpedanz: 150 Ω; PUR; 1x2x0,64+3x1,0; violett
PROFIBUS DP-KABEL INNOVTRONIC® PB-VERBUNDKABEL
💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.
- Hybrid- (Verbund-)Design: Es vereint Daten- und Stromübertragung (3x1mm²) und macht so zusätzliche Kabel auf dem Laufband überflüssig.
- Extreme Mobilität: Die Konstruktion legte Wert auf hohe Flexibilität für den kontinuierlichen Einsatz in Kabelträgersystemen.
- PUR-Beschichtung: Robustes Außengehäuse, halogenfrei, beständig gegen mechanischen Verschleiß und Schnitte.
- Signalschutz: Eine Abschirmung aus verzinntem Kupfergewebe gewährleistet die Immunität gegen Störungen.
- Vielseitigkeit: Kompatibel mit den Protokollen PROFIBUS-DP, FMS und FIP in dynamischen industriellen Umgebungen.
|
Vorteile
| Aplicações
|
| Informationen zu Gerais | |
|---|---|
| Markierung | Innovcable® |
| Produktname | PROFIBUS DP INNOVTRONIC® PB COMPOSITE 1X2X0,64+3X1 |
| Produkttyp | Netzwerkkabel (Buskabel) – PROFIBUS DP für Kabelträger |
| Gewicht | 123 kg / km |
| Kupferindex | 59 kg / km |
| Gültiges Feldbussystem | PROFIBUS-DP |
| Elektrische Parameter | |
| Maximale Betriebsspannung | 100 V (nicht für die Energieübertragung) |
| Prüfspannung (Leiter/Leiter) | 0,6 kV |
| Nennstoßimpedanz | 150 Ω |
| Produktdesign | |

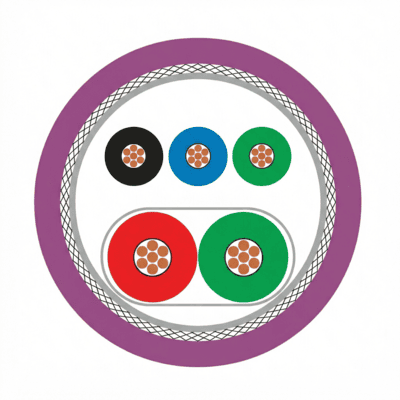

| Leiteranzahl/Größe | 1X2X0,64 + 3X1 |
| Kabelelement 1 (Signal) | Signalpaar: 1x2x0,22 (Hinweis: Nenndurchmesser 0,64 mm gemäß Steckerleiste) |
| Kabelelement 2 (Stromversorgung) | Energieadern: 3 x 1 mm² |
| Nennleiterdurchmesser (Signal) | 0,64mm |
| Anzahl der Drähte (Signal) | 7 |
| Leitermaterial | Blankes Kupfer |
| Treiberdesign | 7 Drähte |
| Beinhaltet Schutzleiter. | Nicht |
| Gesamtzahl der Venen | 5 |
| Anzahl der Paare | 1 |
| Zeichenkettentyp | verdrilltes Paar |
| Umwickeln der Schnur | Fleece-Umhüllung |
| Abgeschirmt | Sim |
| Allgemeine Art der Rüstung | verzinntes Kupfergeflecht |
| Nennaußendurchmesser | 10,1mm |
| Kabelformat | Redondo |
| Basismaterial für die Venenisolierung | Polyethylenschaum (Schaumhaut-PE) |
| Grundmaterial für die Außenverkleidung | Polyurethan (PUR) |
| Farbe des Bezugs | Violett |
| RAL-Farbe der Kabelisolierung | RAL 4001 |
| Straßenidentifizierung | Farben |
| Produkteigenschaften | |
| Anwendungsbereich | Kabelkettenträger |
| Für kontinuierliches Biegen | Sim |
| Bei Torsionsbelastung | Nicht |
| Minimaler Krümmungsradius (stationär) | 14,5 x Außendurchmesser |
| Mindestbiegeradius (feste Montage in mm) | 146,4mm |
| Maximale Temperatur im Leiter (Festinstallation) | -40 °C bis 80 °C |
| Maximale Temperatur im Fahrer (gelegentliche Bewegung) | -5 °C bis 50 °C |
| Flammschutzmittel | Ja (IEC 60332-1-2) |
| UV-beständig | Nicht |
| halogenfrei | Ja (VDE 0472-815) |
| Resistente a óleo | Nicht |
| Frei von PWIS (Substanzen, die für Farben schädlich sind) | Ja (gemäß VDMA 24364-B2-L) |
| Fast Connect (FC)-Kabel | Nicht |
| Leiter / Konstruktion | Außendurchmesser (mm) | Kupfergewicht (kg/km) | Gesamtgewicht (kg/km) |
| 1X2X0,64+3X1,0 | 10.3 | 59.1 | 123 |
