Flaches, geschirmtes Strom- und Steuerkabel für mobile Anwendungen; 0,5 mm² = 300 V; > 1,0 mm² = 300/500 V; bis zu 12 Adern, bis zu 50,00 mm²; farbige oder nummerierte Adern; PE/PVC, flamm- und ölbeständig; -40 °C bis +70 °C
Geschirmtes Kabel für den mobilen Einsatz in Brückenkränen, Portalkränen und Kabelträgern, Flach-PVC KYCFLY-PE
💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.
- Extreme Flexibilität: Deutlich kleinerer Biegeradius als bei Rundkabeln, ideal für beengte Platzverhältnisse.
- Sichere Übertragung: Geschirmte (EMV) Modelle für überlegenen Schutz vor elektromagnetischen Störungen.
- Robustes Design: Hergestellt aus hochwertigem Kupfer (Klasse 5/6), um maximale Leitfähigkeit und Widerstandsfähigkeit zu gewährleisten.
- Anwendungsvielfalt: Ideal für Brückenkrane, Kräne, Aufzüge und Transportsysteme.
- Hohe Haltbarkeit: Kältebeständig und geeignet für trockene wie feuchte Umgebungen, gewährleistet es eine lange Lebensdauer.
- Leitermaterial: blanker Kupferdraht
- Fahrerklasse: gemäß DIN VDE 0295 Klasse 5/6 bzw. IEC 60228 Klasse 5/6
- Isolierung: PE
- Venenidentifizierung: Gemäß VDE 0293-308 bis zu 5 farblose Drähte, ab 6 Drähten schwarz, fortlaufend nummeriert, mit oder ohne GRÜNEN (GNYE) Schutzleiter.

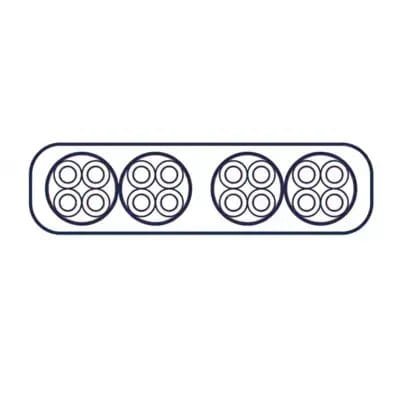

- Twist: Zu Bündeln verdreht und nebeneinander parallel angeordnet
- Rüstung: Blankes Kupfergeflecht oder Spiraldraht; 70 % – 80 % Bedeckung
- Außenverkleidung: PVC
- Beschichtungsfarbe: Schwarz, RAL 9005
- Nominelle Sitzung: 0,5 mm² = 300 V; > 1,0 mm² = Uo/U 300/500 V
- Prüfspannung: 1,2kV / 2kV
- Aktuelle Kapazität: gemäß DIN VDE
- Minimaler fester Krümmungsradius: 10 xd
- Minimaler Krümmungsradius in Bewegung: 10 xd
- Geschwindigkeit: max. 1,6 m/s
- Fahrzeughöhe: max. 35 m
- Feste Betriebstemperatur min./max.: KYFLCY / KYCFLY: -40°C / +70°C
- Betriebstemperatur (min./max.): KYFLCY / KYCFLY: -30°C / +70°C
- Temperatur im Fahrer: + 70 ° C
- Verhalten im Brandfall: Selbstverlöschend und flammhemmend gemäß IEC 60332-1
- Standard: ähnlich DIN VDE 0250
Vorteile
| Aplicações
|
| Informationen zu Gerais | |
|---|---|
| Marke / Kategorie | Wohnungen |
| Produkttyp | Strom- und Steuerkabel |
| Elektrische Parameter | |
| Nennspannung | 0,5 mm² = 300 V; > 1,0 mm² = Uo/U 300/500 V |
| Prüfspannung | 1,2kV / 2kV |
| Leiterwiderstand | gemäß VDE 0295 Klasse 5/6 und IEC 60228 Klasse 5/6 |
| Isolationswiderstand | Mindestens 20 MΩ x Km bei 20 °C |
| Produktdesign | |
| Leitermaterial | Blankes Kupfer |
| Treiberdesign | gemäß DIN VDE 0295 Klasse 5/6 und IEC 60228 Kl. 5/6 |
| Beinhaltet Schutzleiter (Erdung). | Wahlfrei |
| Art der Drehung | Zu Bündeln verdreht und nebeneinander parallel angeordnet |
| Abgeschirmt | Sim |
| Mit Rüstung | Nicht |
| Kabelformat | Wohnung |
| Basismaterial für die Venenisolierung | PE |
| Zwischendeckschicht-Basismaterial | Falls zutreffend – PVC |
| Grundmaterial für die Außenverkleidung | PVC |
| Abkürzung für Dachmaterial | PVC |
| Farbe des Bezugs | Schwarz RAL 9005 |
| Straßenidentifizierung | Gemäß VDE 0293-308 bis zu 5 farblose Drähte, ab 6 Drähten schwarz, fortlaufend nummeriert, mit oder ohne GRÜNEN (GNYE) Schutzleiter. |
| Straßenfarbcode | VDE 0293-308 |
| Produkteigenschaften | |
| Anwendungsbereich | Mobile Nutzung, Brückenkrane, Seilbahnsysteme, Lichterketten, Portalkrane, Kräne |
| Für kontinuierliches Biegen | Sim |
| Bei Torsionsbelastung | Nicht |
| Minimaler Biegeradius, feste Installation | 10 x Durchmesser |
| Minimaler Krümmungsradius, konstante Bewegung | 10 x Durchmesser |
| Feste Betriebstemperatur min./max.: | KYFLCY / KYCFLY: -40°C / +70°C |
| Betriebstemperatur im Betrieb (min./max.): | kYFLCY / KYCFLY: -30 °C / +70 °C |
| Flammschutzmittel | Gemäß IEC 60332-1 |
| UV-beständig | Sim |
| Chemikalienbeständig | Sim |
| halogenfrei | Nicht |
| Resistente a óleo | Sim |
| Anwendbare Standards | |
| IEC 60228 Klasse 5/6 | DIN VDE 0295 Klasse 5/6 |
| DIN EN 60811-404 | RAL 9005 |
| IEC 60332-1 | |
| Typ | Artikelnummer | Dimension (nx mm²) | Außendurchmesser (mm) (B x L) | Kupferindex (kg/km) | Gewicht (kg/km) |
| YFLCY | 3000664 | X X 7 4 0,5 | 8,8 x 46,5 - 10,3 x 50,0 | 222 | 745 |
| YFLCY | 3000665 | 7 x 3 G 1 | 8,8 x 45,8 - 10,4 x 54,3 | 392 | 755 |
| KYCFLY | 3000669 | 4 x 1,5cm | 5,5 x 18,2 - 6,5 x 19,6 | 114 | 210 |
| KYCFLY | 3000682 | 8 x 1,5cm | 5,3 x 34,0 - 6,3 x 37,1 | 220 | 400 |
| KYCFLY | 3000684 | 12 x 1,5cm | 5,0 x 48,0 - 6,5 x 52,7 | 335 | 610 |
| KYCFLY - Gepanzertes PE | 3000681 | G 8 1,5 | 5,3 x 34,0 - 6,3 x 37,1 | 220 | 400 |
| KYCFLY - Gepanzertes PE | 3000671 | G 4 2,5 | 6,4 x 20,0 - 7,4 x 22,0 | 168 | 270 |
| KYCFLY - Gepanzertes PE | 3000670 | G 8 2,5 | 6,8 x 40,0 - 7,4 x 44,0 | 325 | 560 |
| KYCFLY - Gepanzertes PE | 3000672 | G 4 4 | 7,0 x 22,8 - 9,4 x 28,1 | 222 | 400 |
| KYCFLY - Gepanzertes PE | 3000673 | G 4 6 | 9,0 x 29,0 - 9,8 x 31,2 | 325 | 520 |
| KYCFLY - Gepanzertes PE | 3000674 | G 4 10 | 9,9 x 34,3 - 11,8 x 37,5 | 522 | 840 |
| KYCFLY - Gepanzertes PE | 3000764 | G 4 16 | 11,9 x 39,7 - 14,0 x 46,0 | 784 | 1.280,00 |
| KYCFLY - Gepanzertes PE | 3000753 | G 4 25 | 14,5 x 49,0 - 15,0 x 51,0 | 1.163 | 1.800 |
| KYCFLY - Gepanzertes PE | 3002275 | G 4 50 | 18,0 x 56,0 - 22,0 x 62,0 | 2.519 | 2.850 |
| KYCFLY - Ungepanzerte PE | 3001736 | G 4 35 | 14,6 x 52,8 - 16,8 x 59,0 | 1.430 | 2.300 |
| KYFLCY | 3000679 | 8 x 7 G 0,5 | 11,7 x 63,0 - 12,5 x 71,0 | 455 | 1.180 |
| KYFLCY | 3000662 | 4 x 4 G 1 | 10,8 x 34,5 - 11,5 x 35,5 | 315 | 625 |
Produtos relacionados
Versand- und Lieferzeiten – Häufig gestellte Fragen
F: Wie funktioniert der Produktversand?
A: Wir versenden innerhalb Brasiliens. Wir arbeiten mit der Post (SEDEX und PAC) und verschiedenen Partner-Versanddienstleistern zusammen. Nach Abschluss Ihrer Bestellung berechnet unser System anhand von Gewicht und Abmessungen Ihrer Bestellung die besten Versandoptionen für Ihre Postleitzahl und zeigt diese an.
F: Wie lange ist die Lieferzeit für meine Bestellung?
A: Unsere gesamte Lieferzeit setzt sich aus zwei Phasen zusammen: Verfügbarkeitszeit + Transportzeit.
Verfügbarkeitszeitraum:
Produkte auf Lager: Wenn das Produkt auf Lager ist, wird es innerhalb von 2 Werktagen versendet.
Produkte auf Bestellung gefertigt: Um höchste Qualität und Flexibilität zu gewährleisten, werden viele unserer Kabel auf Bestellung gefertigt . In diesen Fällen beträgt die Produktions- und Lieferzeit 15 Werktage.
Frist des Fluggesellschaftsunternehmens:
Dies ist die Zeit, die der Versand nach dem Versand benötigt, um Sie zu erreichen . Dieser Zeitraum wird bei der Berechnung der Versandkosten in Ihrem Warenkorb angezeigt.
Daher beträgt die voraussichtliche Lieferzeit für ein Produkt, das sich in Produktion befindet, insgesamt 15 Werktage zuzüglich der Versandzeit.
F: Warum beträgt die Produktionsvorlaufzeit 15 Werktage? Was passiert bei Verzögerungen?
A: Dank unseres On-Demand-Produktionsmodells können wir Ihnen hochwertige Industriekabel in der exakt benötigten Länge zu äußerst wettbewerbsfähigen Preisen anbieten. Als Fertigungsbetrieb unterliegt unser Produktionsprozess verschiedenen Faktoren, wie dem Wareneingang und dem Betrieb komplexer Maschinen. Wir sind uns bewusst, dass unvorhergesehene Ereignisse eintreten können. Sollte es zu einer Verzögerung kommen, die den 15-tägigen Produktionszeitraum beeinflussen könnte, wird sich unser Team proaktiv mit Ihnen in Verbindung setzen, um Sie über den neuen Zeitplan zu informieren. Wir legen Wert auf absolute Transparenz während des gesamten Prozesses.
F: Kann ich eine Bestellung stornieren, die sich bereits in Produktion befindet?
A: Bei Produkten, die auf Bestellung gefertigt werden (Fertigung nach Auftrag), können wir keine Stornierungen mehr akzeptieren, sobald die Produktion begonnen hat. Um eine schnelle und wettbewerbsfähige Produktion zu gewährleisten, werden die Rohmaterialien für Ihr Kabel separat bereitgestellt und reserviert. Die Fertigung beginnt unmittelbar nach Zahlungseingang. Bitte überprüfen Sie Ihre Bestellung sorgfältig, bevor Sie sie abschließen. Bei Fragen wenden Sie sich bitte an unser Team.
Custos de Frete
F: Wie werden die Versandkosten berechnet?
A: Der Wert wird automatisch in Ihrem Warenkorb berechnet, basierend auf dem Gesamtgewicht der Produkte, den Abmessungen der Verpackung und der eingegebenen Zielpostleitzahl.
F: Bieten Sie kostenlosen Versand an?
A: Derzeit haben wir keine feste Regelung für kostenlosen Versand. Gelegentlich bieten wir jedoch Sonderaktionen an. Am genauesten können Sie die Versandkosten für Ihren Standort ermitteln, indem Sie die gewünschten Produkte und Ihre Postleitzahl in den Warenkorb legen.
Garantie und Rückgabe
F: Wie lauten die Rückgabe- und Umtauschbedingungen?
A: Gemäß unseren Richtlinien und dem Verbraucherschutzgesetz akzeptieren wir Rücksendungen aufgrund von Fehlkäufen oder Herstellungsfehlern innerhalb von 7 (sieben) Kalendertagen nach Erhalt der Ware. Um die Rücksendung einzuleiten, kontaktieren Sie bitte unseren Kundenservice per E-Mail. ecommerce@innovcable. Com.br Bitte geben Sie die Bestellnummer und den Grund für die Rücksendung an. Das Produkt muss in der Originalverpackung, unbeschädigt und ohne Gebrauchsspuren zurückgesendet werden. Wir weisen ausdrücklich darauf hin, dass diese Rückgabebedingungen auch nach Erhalt des Produkts unverändert gelten.
F: Gibt es eine Garantie auf die Produkte?
A: Ja. Alle Kabel unserer Produktlinie haben eine Garantie gegen Herstellungsfehler. Die jeweilige Garantiezeit finden Sie auf der Produktseite. Die Garantie deckt keine Schäden ab, die durch unsachgemäße Installation, Missbrauch oder normale Abnutzung entstehen.
Verladung und Transport
1. Beim Anheben mit einem Kran muss das richtige Seil verwendet werden, das an einer Achse befestigt ist, die sich in der Mitte der Spule befindet.
* Kopf hoch:
– Bringen Sie es so nah wie möglich an den Boden.
Bewegen Sie sich langsam und halten Sie, sobald Sie die richtige Position erreicht haben, nicht abrupt an.
2. Bei Verwendung eines Gabelstaplers dürfen die Fässer nicht durch den Gabelstapler beschädigt werden.
* Kopf hoch:
Platziere die Spule in der Mitte der Gabel.
Die Breite der Gabel muss größer sein als die der Spule.
Transport und Entladung
• Die Spulen dürfen nicht abgedeckt werden.
• Nicht weiter als 20 m rollen.
• Verwenden Sie beim Umziehen keine scharfen Gegenstände.
• Eine beschädigte Spule darf nicht aufgerollt werden.
• Nicht auf unebenen Oberflächen rollen.
• Lagern Sie die Spule nicht in der Nähe von Heizgeräten oder brennbaren Materialien.
Prüfungen beim Umgang mit Kabeln – Lagerung
• An einem geschützten oder geschlossenen Ort lagern, um Beschädigungen durch Maschinen zu vermeiden.
• Bei längerer Lagerung an einem geeigneten, geschlossenen Ort aufbewahren. (Spulen und Verpackung sollten trocken gelagert werden.)
• Versiegeln Sie beide Enden der restlichen Kabel auf den Trommeln mit Schrumpfschlauch, um die Aufnahme von Feuchtigkeit zu verhindern.
