Instrumentenkabel; max. 2,50 mm²; 300 V; 1 bis 56 Adernpaare oder -gruppen; nummerierte Adern; PVC/PVC; flammhemmend; +70 °C

Ungeschirmtes Instrumentenkabel (SB) 300V NBR 10300

Nagetierschutz?

Bietet zusätzlichen Schutz vor Nagetieren und Termiten. Der Preis wird in Ihrem Warenkorb aktualisiert.

💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.

Überlegene Konnektivität für industrielle Automatisierung und SteuerungUnser Instrumentenkabel wurde für anspruchsvollste industrielle Anwendungen entwickelt und garantiert die Übertragung analoger und digitaler Signale mit höchster Genauigkeit und Sicherheit. Seine robuste Konstruktion gewährleistet überragende Leistung und umfassenden Schutz in kritischen Umgebungen, optimiert Ihre Prozesse und sichert die Kontinuität Ihres Betriebs.
  • Überlegener Flammschutz: Sichere Installation dank selbstverlöschendem Material, das vor Brandgefahr schützt.
  • Überragende Signalleistung: Reines Kupfer gewährleistet höchste Wiedergabetreue und Klarheit bei der Datenübertragung.
  • Langlebigkeit in rauen Umgebungen: Beständig gegen Feuchtigkeit, UV-Strahlung und eine Vielzahl von Chemikalien.
  • Vielseitigkeit für Ihre Anwendung: Ideal für digitale und analoge Signale (4-20mA), Sensoren und das Hart-Protokoll.
  • Vertrauen und zertifizierte Qualität: 100% brasilianische Produktion unter Einhaltung strenger technischer Standards für Ihre Sicherheit.

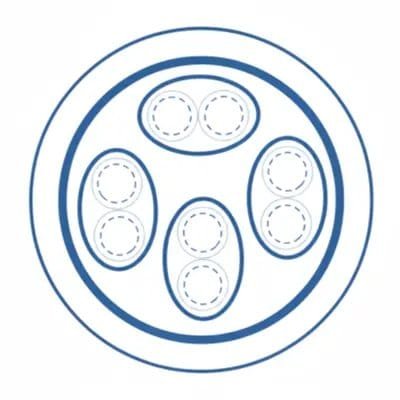

DESIGN FÜR PRODUKTE
  • Litzenleiter aus blanken elektrolytischen Kupferdrähten, weich, Litzenklasse 2 NBR NM 280.
  • Isolierung aus thermoplastischer Verbundmasse auf Basis von Polyvinylchlorid (PVC/A).
  • Treffen von Fahrern in Zweier-, Dreier- oder Vierergruppen.
  • Steigung: 50 bis 65 mm
  • Trennelement aus Polyesterband.
  • Kommunikationskabel bestehend aus einem Litzenleiter mit einem Querschnitt von 0,50 mm², Isolierung aus (PVC/A), blaue Farbe (falls verwendet).
  • Thermoplastische Verbundbeschichtung auf Basis von Polyvinylchlorid (PVC/ST1) in Schwarz.
EINZELHEITEN

Vorteile

  • Zuverlässige Übertragung: Leiter aus 100 % reinem Kupfer, der maximale Leitfähigkeit und minimale Signalverluste garantiert.
  • Verbesserte Sicherheit: Flammhemmende und selbstverlöschende Eigenschaften gemäß NBR NM IEC 60332-3-23 für mehr Sicherheit.
  • Hohe Haltbarkeit: Hervorragende Beständigkeit gegenüber Chemikalien, Feuchtigkeit und UV-Strahlung, ideal für industrielle Umgebungen.
  • Hervorragende Flexibilität: Es erleichtert die Installation und Verlegung durch Leitungen und Kabeltrassen mit komplexen Layouts.
  • Systemkompatibilität: Es erfüllt perfekt das Hart-Protokoll (4-20mA), digitale Signale und Punkt-zu-Punkt-Instrumentierung.
  • Optionale Vielseitigkeit: Es kann aus speziellen Verbindungen hergestellt werden, die beständig gegen Öle und Fette sind.
  • Effektive Isolierung: PVC/A-Isolierung für 300-V-Spannung, gewährleistet den Schutz der Leiter.
  • Nationales Produkt: Das Kabel wird zu 100 % in Brasilien hergestellt, wodurch Qualität und die Einhaltung lokaler Standards gewährleistet werden.
  • Einfache Installation: Die Kennzeichnung von Leitern anhand ihrer Farbe optimiert die Montage- und Anschlusszeit.
  • Signalintegrität: Konstruktion mit optimierter Verwindungssteigung zur Reduzierung von Interferenzen und Geräuschen.

Aplicações

  • Industrielle Automatisierung: Ideal für Festinstallationen in Industrieanlagen zur Prozesssteuerung.
  • Analoge Signale: Ansteuerung von Standard-4-20mA-Instrumentensignalen in Regelkreisen.
  • Digitale Kommunikation: Übertragung digitaler Signale zwischen Geräten und Überwachungssystemen.
  • Punkt-zu-Punkt-Instrumentierung: Direkte Verbindung von Feldinstrumenten mit Schaltschränken und SPSen.
  • Systeme mit Hart-Protokoll: Wird zur Kommunikation und Stromversorgung intelligenter Feldgeräte verwendet.
  • Sensoranschluss: Vernetzung von Druck-, Temperatur-, Füllstands-, Durchfluss- und anderen Sensoren.
  • Zähleranschluss: Anschluss verschiedener Arten von Messgeräten und Messumformern in industriellen Prozessen.
  • Relais-Stromversorgung: Stromversorgung für konventionelle und elektronische Relais in Schaltschränken.
  • Bedienfelder: Vernetzung von Drucktasten, Anzeigen und anderen Komponenten in Bedienfeldern.
  • Industrielle Umgebungen: Allgemeine Anwendung in der Chemie-, Petrochemie-, Zellstoff- und Papierindustrie sowie der Lebensmittelindustrie.
DADOS TCNICOS
Informationen zu Gerais
MarkierungUNVERFÜGBAR
ProdukttypSB 300V Instrumentenkabel.
ReferenznormNBR 10300.
Elektrische Parameter
Isolationsspannung300V.
Maximaler elektrischer Widerstand des Leiters0,50 mm²: 37,02 Ω/km
0,75 mm²: 25,19 Ω/km
1,00 mm²: 18,61 Ω/km
1,50 mm²: 12,44 Ω/km
2,50 mm²: 7,62 Ω/km
Isolationswiderstand (bei 20°C)0,50 mm²: 50 MΩ/km
0,75 mm²: 43 MΩ/km
1,00 mm²: 39 MΩ/km
1,50 mm²: 32 MΩ/km
2,50 mm²: 36 MΩ/km
Gegenseitige Kapazität0,50 mm²: 120 nF/km
0,75 mm²: 134 nF/km
1,00 mm²: 142 nF/km
1,50 mm²: 168 nF/km
2,50 mm²: 185 nF/km
Gegenseitige Induktivität0,50 mm²: 0,60 mH/km
0,75 mm²: 0,59 mH/km
1,00 mm²: 0,58 mH/km
1,50 mm²: 0,55 mH/km
2,50 mm²: 0,53 mH/km
Produktdesign
LeitermaterialBlankes elektrolytisches Kupferdraht, weichgeglüht (100% rein).
FahrerklasseZeichenkettensatz der Klasse 2 (Klasse 5 auf Anfrage erhältlich).
VenenisolierungsmaterialThermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/A).
AußendachmaterialThermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/ST1).
Farbe des BezugsSchwarz.
KabelformatZylindrisch.
Art der DrehungDie Dirigenten versammelten sich in Zweier-, Dreier- oder Vierergruppen.
Drehschritt50 bis 65 mm.
SeparatorPolyesterband.
KommunikationskabelVerfügbar (sofern zutreffend), 0,50 mm² Leiter mit blauer PVC/A-Isolierung.
StraßenidentifizierungPaare: Adern in Schwarz und Weiß.
Anzüge: Adern in den Farben Schwarz, Weiß und Rot.
Produkteigenschaften
AnwendungsbereichFeste Installationen zur Übertragung von analogen (4-20mA) und digitalen Signalen, Punkt-zu-Punkt-Instrumentierung, Hart-Protokoll und Verbindungen für Sensoren, Messgeräte und Relais in industriellen Umgebungen.
Maximale Temperatur im Leiter70 °C im Dauerbetrieb.
FlammschutzmittelJa, es ist schwer entflammbar und selbstverlöschend gemäß NBR NM IEC 60332-3-23, Kategorie B.
UV-beständigJa.
ChemikalienbeständigJa, es ist beständig gegen Chemikalien und Feuchtigkeit.
Bauoptionen (auf Anfrage)
FahreroptionenVerzinntes Kupfer, Klasse 5-Fassung.
Isolierungsoptionen (Temperatur)PVC/E (105 °C), XLPE (90 °C oder 125 °C), HEPR (90 °C), PE (80 °C).
DeckungsoptionenPE, PVC/E, PVC/ST2, Spezial-PVC beständig gegen Öle und Fette, LSZH (halogenfreie Verbindung).
Spezielle AnwendungenPerfekt zylindrische Abdeckung zur Verwendung mit Kabelverschraubungen in explosionsgefährdeten Bereichen (Ex).
Anwendbare Standards
ABNT/MERCOSURNM-280, NM-IEC 60228.
ABNTNBR 10300, NBR 6812, NBR 6251, NBR NM IEC 60332-3-23 (Kategorie B).
Dimensionstabelle
Nennquerschnitt (mm²)Anzahl der PaareAußendurchmesser (mm)
Nenngewicht (kg/km)
0,515,7237,48
0,526,4655,94
0,539,0886,17
0,549,44104,61
0,559,84121,43
0,5610,58135,47
0,5711,25153,58
0,5812,29187,33
0,5912,89210,06
0,51013,43223,69
0,51114,17243,88
0,51214,68266,37
0,51315,16279,79
0,51415,64306,45
0,51516,08319,67
0,51616,52341,69
0,51716,94354,8
0,51817,77384,46
0,51917,96398,08
0,52018,35415,55
0,52118,72432,9
0,52219,09454,65
0,52319,46467,6
0,52419,81489,23
0,52523,19664,45
0,7516,1445,15
0,7526,9769,65
0,7539,9107,28
0,75410,3131,26
0,75510,75153,92
0,75611,58173,99
0,75712,33198,09
0,75813,44238,91
0,75914,11267,67
0,751014,72287,28
0,751115,53314,09
0,751216,1342,56
0,751316,63361,94
0,751417,16394,56
0,751517,66413,72
0,751618,15441,67
0,751718,62460,7
0,751819,08479,58
0,751919,74516,64
0,752020,17540,03
0,752120,59563,28
0,752221590,93
0,752321,42609,78
0,752421,81637,3
0,752522,61681,59
116,4952,42
127,482,79
1310,6127,46
1411,03156,91
1511,53185,28
1612,43211,23
1713,25241,18
1814,42288,75
1915,15323,37
11015,82348,82
11116,67382
11217,3416,31
11317,88441,51
11418,46479,94
11519504,89
11619,53538,64
11720,05563,45
11820,54588,1
11921,25631,65
12021,72660,82
12122,17689,83
12222,63723,25
12323,08747,87
12423,51781,14
12524,34832,82
1,517,0565,25
1,528,07106,26
1,5311,7163,41
1,5412,18202,85
1,5512,74241,59
1,5613,76278,19
1,5714,69318,72
1,5815,96378,32
1,5916,78423,57
1,51017,54459,59
1,51118,48504,19
1,51219,18549,08
1,51319,84584,83
1,51420,49633,81
1,51521,1669,26
1,51621,71713,52
1,51722,29748,82
1,51822,85783,95
1,51923,62839,12
1,52024,16878,76
1,52124,67918,25
1,52225,18962,13
1,52325,69997,21
1,52426,171040,93
1,52527,051105,65
2,517,9489,2
2,529,15150,69
2,5313,44231,22
2,5414,01290,1
2,5514,67348,91
2,5615,88405,98
2,5716,98466,9
2,5818,4549,17
2,5919,38614,86
2,51020,27671,25
2,51121,34737,57
2,51222,18802,84
2,51322,96858,9
2,51423,73928,21
2,51524,45983,92
2,51625,171048,44
2,51725,861103,98
2,51826,521159,31
2,51927,391236,5
2,52028,031296,37
2,52128,631356,05
2,52229,231420,13
2,52329,841475,4
2,52430,411539,28
2,52531,381628,29
Nennquerschnitt (mm²)Anzahl der TriosAußendurchmesser (mm)
Nenngewicht (kg/km)
0,516,1553,66
0,528,0986,65
0,539,38116,11
0,5410,45148,86
0,5511,42176,61
0,5612,29199,37
0,5713,08226,18
0,5814,24271,4
0,5914,94302,84
0,51015,6325,15
0,51116,44355,64
0,51217,04386,73
0,51317,6408,74
0,51418,17443,99
0,51518,7465,77
0,51619,21496,23
0,51719,7517,77
0,51820,19539,29
0,51920,88580,11
0,52021,34606,04
0,52121,78631,84
0,52222,22662,04
0,52322,64683,3
0,52423,07713,37
0,52523,89763,02
0,7516,664,67
0,7528,77107,44
0,75310,21146,28
0,75411,42188,25
0,75512,5225,17
0,75613,47257,03
0,75714,36292,88
0,75815,61348,52
0,75916,39389,04
0,751017,12420,38
0,751118,04460,72
0,751218,72500,85
0,751319,35531,86
0,751419,98576,11
0,751520,57606,87
0,751621,14646,29
0,751721,69676,77
0,751822,25707,24
0,751922,99758,07
0,752023,5792,94
0,752124827,67
0,752224,49866,79
0,752324,96896,97
0,752425,44935,95
0,752526,31996,99
116,9975,16
129,36127,41
1310,93175,35
1412,24226,32
1513,42272,17
1614,47312,9
1715,44357,59
1816,77423,23
1917,63472,61
11018,42512,78
11119,41562,64
11220,14611,59
11320,83651,4
11421,51704,45
11522,16743,98
11622,78792,16
11723,38831,4
11823,99870,61
11924,78931,1
12025,34974,72
12125,871018,18
12226,411066,04
12326,931104,94
12427,441152,64
12528,361224,5
1,517,5993,8
1,5210,46164,13
1,5312,21228,41
1,5413,99297,23
1,5515,18358,48
1,5616,42415,58
1,5717,54476,44
1,5819560,5
1,5920626,12
1,51020,92682,47
1,51122,03749,83
1,51222,88814,96
1,51323,68870,92
1,51424,46939,95
1,51525,22995,59
1,51625,941059,86
1,51726,651115,16
1,51827,281169,94
1,51928,221248,58
1,52028,711307,01
1,52129,441367,26
1,52229,921430,09
1,52330,651485,93
1,52431,141548,76
1,52532,771645,88
2,519,46143,21
2,5213,35258,36
2,5315,73365,31
2,5418,13476,86
2,5519,75579,71
2,5621,43678,5
2,5722,95780,82
2,5824,78912,1
2,5926,131019,31
2,51027,391117,08
2,51128,821229,27
2,51229,971335,82
2,51331,061433,07
2,51432,111543,33
2,51533,131640,14
2,51634,121745,52
2,51735,081841,88
2,51835,941937,53
2,51937,132061,83
2,52037,792160,86
2,52138,782262,35
2,52239,442365,78
2,52340,432462,87
2,52441,092566,3
2,52543,162716,53
Nennquerschnitt (mm²)Maximaler elektrischer Widerstand (Ω/km)Kapazität (nF/km)Induktivität (mH/km)
Isolationswiderstand (MΩ/km bei 20°C)
0,537,021200,650
0,7525,191340,5943
118,611420,5839
1,512,441680,5532
2,57,621850,5336
VERWANDTE PRODUKTE

VERSAND- UND LIEFERZEITEN

Versand- und Lieferzeiten – Häufig gestellte Fragen

F: Wie funktioniert der Produktversand?

A: Wir versenden innerhalb Brasiliens. Wir arbeiten mit der Post (SEDEX und PAC) und verschiedenen Partner-Versanddienstleistern zusammen. Nach Abschluss Ihrer Bestellung berechnet unser System anhand von Gewicht und Abmessungen Ihrer Bestellung die besten Versandoptionen für Ihre Postleitzahl und zeigt diese an.

F: Wie lange ist die Lieferzeit für meine Bestellung?

A: Unsere gesamte Lieferzeit setzt sich aus zwei Phasen zusammen: Verfügbarkeitszeit + Transportzeit.

  • Verfügbarkeitszeitraum:

    • Produkte auf Lager: Wenn das Produkt auf Lager ist, wird es innerhalb von 2 Werktagen versendet.

    • Produkte auf Bestellung gefertigt: Um höchste Qualität und Flexibilität zu gewährleisten, werden viele unserer Kabel auf Bestellung gefertigt . In diesen Fällen beträgt die Produktions- und Lieferzeit 15 Werktage.

  • Frist des Fluggesellschaftsunternehmens:

    • Dies ist die Zeit, die der Versand nach dem Versand benötigt, um Sie zu erreichen . Dieser Zeitraum wird bei der Berechnung der Versandkosten in Ihrem Warenkorb angezeigt.

Daher beträgt die voraussichtliche Lieferzeit für ein Produkt, das sich in Produktion befindet, insgesamt 15 Werktage zuzüglich der Versandzeit.

F: Warum beträgt die Produktionsvorlaufzeit 15 Werktage? Was passiert bei Verzögerungen?

A: Dank unseres On-Demand-Produktionsmodells können wir Ihnen hochwertige Industriekabel in der exakt benötigten Länge zu äußerst wettbewerbsfähigen Preisen anbieten. Als Fertigungsbetrieb unterliegt unser Produktionsprozess verschiedenen Faktoren, wie dem Wareneingang und dem Betrieb komplexer Maschinen. Wir sind uns bewusst, dass unvorhergesehene Ereignisse eintreten können. Sollte es zu einer Verzögerung kommen, die den 15-tägigen Produktionszeitraum beeinflussen könnte, wird sich unser Team proaktiv mit Ihnen in Verbindung setzen, um Sie über den neuen Zeitplan zu informieren. Wir legen Wert auf absolute Transparenz während des gesamten Prozesses.

F: Kann ich eine Bestellung stornieren, die sich bereits in Produktion befindet?

A: Bei Produkten, die auf Bestellung gefertigt werden (Fertigung nach Auftrag), können wir keine Stornierungen mehr akzeptieren, sobald die Produktion begonnen hat. Um eine schnelle und wettbewerbsfähige Produktion zu gewährleisten, werden die Rohmaterialien für Ihr Kabel separat bereitgestellt und reserviert. Die Fertigung beginnt unmittelbar nach Zahlungseingang. Bitte überprüfen Sie Ihre Bestellung sorgfältig, bevor Sie sie abschließen. Bei Fragen wenden Sie sich bitte an unser Team.

Custos de Frete

F: Wie werden die Versandkosten berechnet?

A: Der Wert wird automatisch in Ihrem Warenkorb berechnet, basierend auf dem Gesamtgewicht der Produkte, den Abmessungen der Verpackung und der eingegebenen Zielpostleitzahl.

F: Bieten Sie kostenlosen Versand an?

A: Derzeit haben wir keine feste Regelung für kostenlosen Versand. Gelegentlich bieten wir jedoch Sonderaktionen an. Am genauesten können Sie die Versandkosten für Ihren Standort ermitteln, indem Sie die gewünschten Produkte und Ihre Postleitzahl in den Warenkorb legen.

Garantie und Rückgabe

F: Wie lauten die Rückgabe- und Umtauschbedingungen?

A: Gemäß unseren Richtlinien und dem Verbraucherschutzgesetz akzeptieren wir Rücksendungen aufgrund von Fehlkäufen oder Herstellungsfehlern innerhalb von 7 (sieben) Kalendertagen nach Erhalt der Ware. Um die Rücksendung einzuleiten, kontaktieren Sie bitte unseren Kundenservice per E-Mail. ecommerce@innovcable. Com.br Bitte geben Sie die Bestellnummer und den Grund für die Rücksendung an. Das Produkt muss in der Originalverpackung, unbeschädigt und ohne Gebrauchsspuren zurückgesendet werden. Wir weisen ausdrücklich darauf hin, dass diese Rückgabebedingungen auch nach Erhalt des Produkts unverändert gelten.

F: Gibt es eine Garantie auf die Produkte?

A: Ja. Alle Kabel unserer Produktlinie haben eine Garantie gegen Herstellungsfehler. Die jeweilige Garantiezeit finden Sie auf der Produktseite. Die Garantie deckt keine Schäden ab, die durch unsachgemäße Installation, Missbrauch oder normale Abnutzung entstehen.

Spule 1 (1)
Spule 2
Gabelstapler

Verladung und Transport

1. Beim Anheben mit einem Kran muss das richtige Seil verwendet werden, das an einer Achse befestigt ist, die sich in der Mitte der Spule befindet.

* Kopf hoch:
– Bringen Sie es so nah wie möglich an den Boden.
Bewegen Sie sich langsam und halten Sie, sobald Sie die richtige Position erreicht haben, nicht abrupt an.

2. Bei Verwendung eines Gabelstaplers dürfen die Fässer nicht durch den Gabelstapler beschädigt werden.

* Kopf hoch:
Platziere die Spule in der Mitte der Gabel.
Die Breite der Gabel muss größer sein als die der Spule.

Transport und Entladung

✽ Vorsichtsmaßnahmen beim Umgang mit Kabeln:
• Die Spulen dürfen nicht abgedeckt werden.
• Nicht weiter als 20 m rollen.
• Verwenden Sie beim Umziehen keine scharfen Gegenstände.
• Eine beschädigte Spule darf nicht aufgerollt werden.
• Nicht auf unebenen Oberflächen rollen.
• Lagern Sie die Spule nicht in der Nähe von Heizgeräten oder brennbaren Materialien.


Prüfungen beim Umgang mit Kabeln – Lagerung

• Entfernen Sie die Schutzmaterialien und die Verpackung, die die Kabeltrommeln und Kabel schützen, erst, wenn diese verwendet werden.
• An einem geschützten oder geschlossenen Ort lagern, um Beschädigungen durch Maschinen zu vermeiden.
• Bei längerer Lagerung an einem geeigneten, geschlossenen Ort aufbewahren. (Spulen und Verpackung sollten trocken gelagert werden.)
• Versiegeln Sie beide Enden der restlichen Kabel auf den Trommeln mit Schrumpfschlauch, um die Aufnahme von Feuchtigkeit zu verhindern.
