Instrumentierungs- und Steuerkabel; geschirmt; armiert; 500 V; 1 bis 24 Adernpaare; max. 2,50 mm², nummerierte Adernpaare; LSZH, XLPE/PVC/PVC, flammwidrig; +90 °C

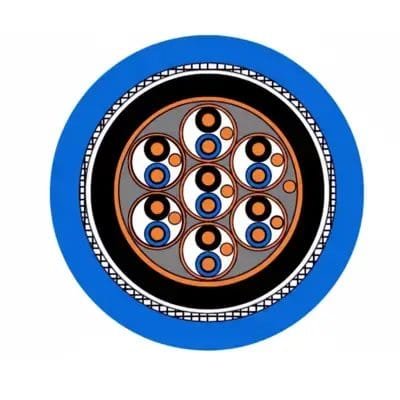

Instrumentenkabel RE-2X(St)2YSWAY-fl PiMf eigensicher
💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.
- Reines Signal ohne Störungen: Individuelle Abschirmung pro Paar und kollektive Abschirmung für maximalen elektromagnetischen Schutz.
- Überlegener mechanischer Schutz: Eine Panzerung aus verzinktem Stahldraht zum Schutz vor Stößen, Quetschungen und sogar Nagetieren.
- Hohe Sicherheit und Langlebigkeit: XLPE-Isolierung und flammhemmende PVC-Außenhülle.
- Anwendungsvielfalt: Ideal für Innen- und Außenbereiche, gewährleistet gleichbleibende Leistung.
- Langzeitzuverlässigkeit: Entwickelt für den Betrieb in einem breiten Temperaturbereich, um die Kontinuität Ihres Prozesses zu gewährleisten.
|
Vorteile
| Aplicações
|
| Informationen zu Gerais | |
|---|---|
| Markierung | UNVERFÜGBAR |
| Modell | RE-2X(St)YSWAY-fl PIMF |
| Produkttyp | Instrumentenkabel für die analoge oder digitale Signalübertragung mit Einzelpaarschirmung (PIMF), kollektiver Schirmung und Stahldrahtarmierung. |
| Anwendungsbereich | Dient zum Anschluss von Instrumenten und Steuerungssystemen in Innen- und Außenanwendungen. Darf nicht direkt an die Netzstromversorgung angeschlossen werden. |
| Elektrische Parameter (bei 20°C) | |
| Nennspannung | 500 V Wechselstrom (300-V-Version auf Anfrage erhältlich) |
| Wechselspannungsprüfung | 2000 V für 1 Minute (Durchkontaktierung/Durchkontaktierungsschirmung) |
| Leiterwiderstand (max.) | 0,5 mm²: 36,7 Ω/km | 0,75 mm²: 25,0 Ω/km | 1 mm²: 18,5 Ω/km | 1,3 mm²: 14,2 Ω/km | 1,5 mm²: 12,3 Ω/km | 2,5 mm²: 7,6 Ω/km |
| Isolationswiderstand (min.) | 5000 MΩ.km |
| Gegenseitige Kapazität (max.) | 150 nF/km |
| Induktivität (max.) | 1 mH/km |
| L/R-Verhältnis (max.) | 0,5–1 mm²: 25 µH/Ω | 1,3–1,5 mm²: 40 µH/Ω | 2,5 mm²: 60 µH/Ω |
| Produktdesign | |
| Leitermaterial | Blankes, geglühtes und litzenförmiges Kupferdraht. |
| Fahrerklasse | Klasse 2 gemäß IEC 60228 (Klasse 1, 5 und/oder verzinnt auf Anfrage). |
| Isoliermaterial | Zusammengesetzt aus XLPE gemäß EN 50290-2-29. |
| Straßenidentifizierung | Schwarz/Weiß verdrillte Paare mit nummerierten Kernen. |
| Personenschutz | Ja, Aluminium-/Polyesterband mit verzinntem Kupfer-Erdungsdraht für jedes Paar (PIMF). |
| Kollektive Abschirmung | Ja, Aluminium-/Polyesterband mit verzinntem Kupfer-Ableitungsdraht. |
| innere Schicht | PVC-Mischung gemäß EN 50290-2-22. |
| Rüstung | Runder, verzinkter Stahldraht gemäß EN 10257-1. |
| Außenbezugsmaterial | Flammhemmende PVC-Mischung gemäß EN 50290-2-22. |
| Farbe der Außenhülle | Blau (für eigensichere Systeme) oder Schwarz (UV-beständig). Weitere Farben auf Anfrage erhältlich. |
| Mechanische und umweltbedingte Eigenschaften | |
| Betriebstemperatur | -40 °C bis +90 °C |
| Installationstemperatur | -5 °C bis +50 °C |
| Minimaler Krümmungsradius (fest) | 10 x Kabelaußendurchmesser |
| Flammschutzmittel | Ja, gemäß IEC 60332/1-2 und IEC 60332/3-24 Kat. C. |
| UV-beständig | Ja, in der Version mit dem schwarzen Außenbezug. |
| Zusätzliche Ressourcen (auf Anfrage) | Ölbeständigkeit, Kohlenwasserstoffbeständigkeit, Schutz vor Termiten/Nagetieren, LSF-Version (raucharme Ausführung). |
| Normen und Zertifizierungen | |
| Baustandard | EN 50288-7 |
| Elektrische und mechanische Prüfungen | EN 50289-Reihe |
| Materialarten und Prüfverfahren | EN 50290-2 Reihe |
| Auszeichnungen | CE, RoHS, REACH, EAC |
| Physikalische Eigenschaften | |
| Querschnitte | Erhältlich in Größen von 2x2x0,5 mm² bis 24x2x2,5 mm². |
| Nennaußendurchmesser | Je nach Formation variiert sie zwischen etwa 14,7 mm und 48,9 mm. |
| Ungefähres Gewicht | Je nach Formation variiert sie zwischen etwa 361 kg/km und 3804 kg/km. |
| Nennaußendurchmesser (mm) | Ungefähres Gewicht (kg/km) | Leiterwiderstand (max. Ω/km) | Isolationswiderstand (min. MΩ·km) | Gegenseitige Kapazität (max. nF/km) | Induktivität (max. mH/km) | L/R-Verhältnis (max. µH/Ω) |
| 14,7 | 361 | 36,7 | 5000 | 150 | 1 | 25 |
| 17,5 | 508 | 36,7 | 5000 | 150 | 1 | 25 |
| 18,7 | 560 | 36,7 | 5000 | 150 | 1 | 25 |
| 21,3 | 775 | 36,7 | 5000 | 150 | 1 | 25 |
| 23,3 | 890 | 36,7 | 5000 | 150 | 1 | 25 |
| 23,9 | 950 | 36,7 | 5000 | 150 | 1 | 25 |
| 26,2 | 1118 | 36,7 | 5000 | 150 | 1 | 25 |
| 28,6 | 1281 | 36,7 | 5000 | 150 | 1 | 25 |
| 32 | 1660 | 36,7 | 5000 | 150 | 1 | 25 |
| 15,8 | 408 | 25 | 5000 | 150 | 1 | 25 |
| 17,8 | 521 | 25 | 5000 | 150 | 1 | 25 |
| 19 | 578 | 25 | 5000 | 150 | 1 | 25 |
| 21 | 761 | 25 | 5000 | 150 | 1 | 25 |
| 23,2 | 890 | 25 | 5000 | 150 | 1 | 25 |
| 25,7 | 1043 | 25 | 5000 | 150 | 1 | 25 |
| 26,4 | 1115 | 25 | 5000 | 150 | 1 | 25 |
| 29 | 1323 | 25 | 5000 | 150 | 1 | 25 |
| 32,6 | 1725 | 25 | 5000 | 150 | 1 | 25 |
| 35,8 | 1998 | 25 | 5000 | 150 | 1 | 25 |
| 16,2 | 425 | 18,5 | 5000 | 150 | 1 | 25 |
| 18,5 | 550 | 18,5 | 5000 | 150 | 1 | 25 |
| 19,5 | 616 | 18,5 | 5000 | 150 | 1 | 25 |
| 21,8 | 815 | 18,5 | 5000 | 150 | 1 | 25 |
| 23,8 | 951 | 18,5 | 5000 | 150 | 1 | 25 |
| 26,5 | 1108 | 18,5 | 5000 | 150 | 1 | 25 |
| 27,2 | 1197 | 18,5 | 5000 | 150 | 1 | 25 |
| 29,8 | 1415 | 18,5 | 5000 | 150 | 1 | 25 |
| 33,6 | 1836 | 18,5 | 5000 | 150 | 1 | 25 |
| 37,2 | 2170 | 18,5 | 5000 | 150 | 1 | 25 |
| 16,9 | 460 | 12,3 | 5000 | 150 | 1 | 40 |
| 19,1 | 604 | 12,3 | 5000 | 150 | 1 | 40 |
| 21,4 | 805 | 12,3 | 5000 | 150 | 1 | 40 |
| 22,9 | 902 | 12,3 | 5000 | 150 | 1 | 40 |
| 25,3 | 1068 | 12,3 | 5000 | 150 | 1 | 40 |
| 28 | 1240 | 12,3 | 5000 | 150 | 1 | 40 |
| 28,9 | 1347 | 12,3 | 5000 | 150 | 1 | 40 |
| 32,3 | 1785 | 12,3 | 5000 | 150 | 1 | 40 |
| 35,9 | 2123 | 12,3 | 5000 | 150 | 1 | 40 |
| 39,4 | 2441 | 12,3 | 5000 | 150 | 1 | 40 |
| 17,5 | 490 | 7,6 | 5000 | 150 | 1 | 60 |
| 19,6 | 630 | 7,6 | 5000 | 150 | 1 | 60 |
| 21,9 | 850 | 7,6 | 5000 | 150 | 1 | 60 |
| 23,4 | 940 | 7,6 | 5000 | 150 | 1 | 60 |
| 25,9 | 1114 | 7,6 | 5000 | 150 | 1 | 60 |
| 28,9 | 1308 | 7,6 | 5000 | 150 | 1 | 60 |
| 29,7 | 1421 | 7,6 | 5000 | 150 | 1 | 60 |
| 33,5 | 1883 | 7,6 | 5000 | 150 | 1 | 60 |
| 37,1 | 2260 | 7,6 | 5000 | 150 | 1 | 60 |
| 40,7 | 2593 | 7,6 | 5000 | 150 | 1 | 60 |
