Instrumentenkabel aus Stahlband: Mechanischer Schutz

Instrumentenkabel; Stahlband; max. 2,50 mm²; 300 V; 1 bis 56 Adernpaare oder -gruppen; nummerierte Adern; PVC/PVC/PVC; flammhemmend; +70 °C

DATENBLATT HERUNTERLADEN

Instrumentierungskabel Stahlband (FA) 300V NBR 10300

Anzahl der Fahrer:

1

2

3

4

5

6

7

8

10

12

14

15

16

18

20

22

24

25

26

28

30

32

34

35

36

38

40

42

Konstruktion:

von

Terna

Quadra

Querschnitt (mm²):

0,50

0,75

1,00

1,50

2,50

Reinigen

Nagetierschutz?

Ja, Nagetierschutz hinzufügen (+30%) (+R$2,61)

Bietet zusätzlichen Schutz vor Nagetieren und Termiten. Der Preis wird in Ihrem Warenkorb aktualisiert.

💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.

FA-Instrumentierungskabel: Die ultimative Lösung für die industrielle AutomatisierungUnser Kabel wurde für anspruchsvollste industrielle Anwendungen entwickelt und gewährleistet eine Signalübertragung mit höchster Präzision und Sicherheit. Seine robuste Konstruktion mit erstklassiger Abschirmung schützt Ihre Daten vor Störungen und mechanischen Beschädigungen.

Maximaler mechanischer Schutz: Stahlband, beständig gegen Stöße und raue Umgebungsbedingungen.
Reines und zuverlässiges Signal: 100 % reines Kupfer für minimale Verluste und maximale Leitfähigkeit.
Sicherheit zuerst: Eine flammhemmende Verbindung, die das Feuer nicht weiter ausbreitet und so Ihr Eigentum und Ihr Team schützt.
Vielseitigkeit für Ihre Branche: Ideal für analoge, digitale und HART-Protokollsignale.
Außergewöhnliche Langlebigkeit: Flexibel und beständig gegen Feuchtigkeit, UV-Strahlung und Chemikalien für eine lange Lebensdauer.

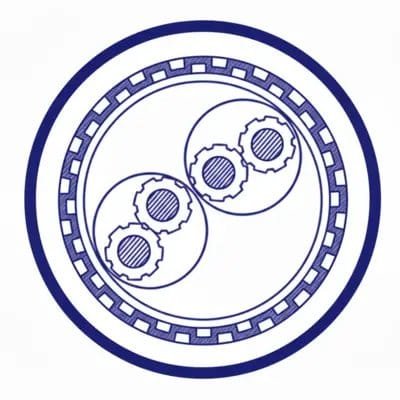

DESIGN FÜR PRODUKTE

Litzenleiter aus blanken elektrolytischen Kupferdrähten, weich, Litzenklasse 2 NBR NM 280.
Isolierung aus thermoplastischer Verbundmasse auf Basis von Polyvinylchlorid (PVC/A).
Treffen von Fahrern in Zweier-, Dreier- oder Vierergruppen.
Steigung: 50 bis 65 mm
Trennelement aus Polyesterband.
Kommunikationskabel bestehend aus einem Litzenleiter mit einem Querschnitt von 0,50 mm², Isolierung aus (PVC/A), blaue Farbe (falls verwendet).
Zwischenschicht aus thermoplastischer Verbundmasse auf Basis von Polyvinylchlorid (PVC/ST1).
Es wurde verzinktes Stahlband angebracht.
Thermoplastische Verbundbeschichtung auf Basis von Polyvinylchlorid (PVC/ST1).

EINZELHEITEN

Vorteile

Überlegener mechanischer Schutz: Stahlband, das eine ausgezeichnete Stoßfestigkeit garantiert.
Zuverlässige Übertragung: Reine Kupferleiter für geringeren Widerstand und maximale Signalqualität.
Verbesserte Sicherheit: PVC-Beschichtung mit flammhemmenden und selbstverlöschenden Eigenschaften.
Hohe Haltbarkeit: Beständig gegen Chemikalien, Feuchtigkeit und UV-Strahlung.
Einfache Installation: Flexibles Material, das die Montage in industriellen Umgebungen optimiert.
Breite Kompatibilität: Ideal für analoge (4-20mA), digitale und Hart-Protokollsignale.
Qualitätsstandard: Hergestellt gemäß der Norm NBR 10300 für Instrumente.
Nationales Produkt: Das Kabel wird zu 100 % in Brasilien hergestellt, wodurch Herkunft und Qualität gewährleistet sind.
Eindeutige Identifizierung: Farbcodierte interne Wegeführungen vereinfachen die Identifizierung der Routen.
Energieeffizienz: Geringere dielektrische Verluste führen zu einer effizienteren Signalübertragung.

Aplicações

Industrielle Automatisierung: Vernetzung von Sensoren, SPSen und Aktoren in automatisierten Prozessen.
Prozesskontrolle: Signalübertragung in Chemie-, Petrochemie- sowie Zellstoff- und Papierfabriken.
Messsysteme: Anschluss von Durchfluss-, Druck-, Füllstands- und Temperaturmessgeräten.
Bedienfelder: Verdrahtung von konventionellen Relais, elektronischen Relais und anderen Steuergeräten.
Stahlindustrie: Instrumentierungsschaltungen in Bereichen mit hohen mechanischen und industriellen Anforderungen.
Kraftwerke: Signalübertragung für SCADA-Systeme (Supervisory Control and Data Acquisition).
Bergbausektor: Anwendungen in Geräten und Sensoren für raue Industrieumgebungen.
Lebensmittelindustrie: Feste Anlagen zur Produktionssteuerung und -überwachung.
Grundlegende Hygiene: Instrumentenanschluss in Wasser- und Abwasseraufbereitungsanlagen.
Ingenieurprojekte: Eine vielseitige Lösung für verschiedene stationäre industrielle Elektroinstallationen.

DADOS TCNICOS

Informationen zu Gerais
Markierung	UNVERFÜGBAR
Hersteller	Evolutionäre Spezialkabelindustrie
Produkttyp	Instrumentenkabel mit Stahlband (FA)
Elektrische Parameter
Isolationsspannung	300V
Unterstützte Protokolle	Hart-Protokoll (4-20mA), digitale Signale und Punkt-zu-Punkt-Instrumentierung.
Maximaler elektrischer Widerstand des Leiters (bei 20°C)	Variiert je nach Querschnitt (z. B. 37,08 Ω/km für 0,50 mm²; 7,63 Ω/km für 2,50 mm²)
Isolationswiderstand (bei 20°C)	Variiert je nach Querschnitt (z. B. 55 MΩ/km für 0,50 mm²; 40 MΩ/km für 2,50 mm²)
Gegenseitige Kapazität	Variiert je nach Querschnitt (z. B. 150 nF/km für 0,50 mm²; 188 nF/km für 2,50 mm²)
Gegenseitige Induktivität	Variiert je nach Querschnitt (z. B. 0,34 mH/km für 0,50 mm²; 0,30 mH/km für 2,50 mm²)
Produktdesign
Leitermaterial	Blankes elektrolytisches Kupferdraht, weichgeglüht, 100 % rein (Mindestreinheit 99,90 %).
Treiberdesign	Bespannung der Klasse 2 gemäß NBR NM 280.
Basismaterial für die Venenisolierung	Thermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/A).
Straßenidentifizierung	Paare: Schwarz und Weiß; Trios: Schwarz, Weiß und Rot.
Zusammentreffen der Straßen	Die Dirigenten versammelten sich in Zweier-, Dreier- oder Vierergruppen.
Drehschritt	50 bis 65mm.
Separator	Polyesterband.
Kommunikationskabel (optional)	0,50 mm² Leiter mit blauer PVC/A-Isolierung.
Zwischendeckschicht-Basismaterial	Thermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/ST1).
Mechanischer Schutz	Verzinktes Stahlband zum mechanischen Schutz.
Grundmaterial für die Außenverkleidung	Thermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/ST1).
Produkteigenschaften
Anwendungsbereich	Festinstallationen, Übertragung von analogen (4-20mA) und digitalen Signalen, Punkt-zu-Punkt-Instrumentierung, Anschluss von Sensoren, Messgeräten und Relais in industriellen Umgebungen.
Maximale Temperatur im Leiter	70°C im Dauerbetrieb.
Flexibilität	Standardklasse 2. Flexibilität der Klasse 5 auf Anfrage verfügbar.
Schlagfestigkeit	Ausgezeichnet, dank der Verwendung von verzinktem Stahlband.
Flammschutzmittel	Ja, es ist schwer entflammbar und selbstverlöschend.
UV-beständig	Ja.
Feuchtigkeitsbeständig	Ja.
Chemikalienbeständig	Ja, es ist chemikalienbeständig.
halogenfrei	Nein (PVC-Mischung). LSZH-Option auf Anfrage erhältlich.
Ölbeständig	Auf Anfrage auch mit einer speziellen ölbeständigen PVC-Beschichtung erhältlich.
Bauoptionen (auf Anfrage)
Dirigent	Verzinntes Kupfer und/oder Klasse 5-Verkabelung.
Isolierung für andere Temperaturen	PVC/E (105 °C), XLPE (90 °C oder 125 °C), HEPR (90 °C), PE (80 °C).
Zwischendeckel und Deckblatt	PE, PVC/E, PVC/ST2, Spezial-PVC (ölbeständig), LSZH (halogenfrei).
Coverformat	Perfekt zylindrische Abdeckung zur Verwendung mit Kabelverschraubungen in explosionsgefährdeten Bereichen (Ex).
Anwendbare Standards
Konstruktion und Prüfung	ABNT NBR 10300
Dirigenten	ABNT NM-280 und NM-IEC 60228
Flammenausbreitung	NBR NM IEC 60332-3-23, Kategorie B
Andere	NBR 6812 und NBR 6251

Dimensionstabelle

Typ	Nennquerschnitt (mm²)	Anzahl der Elemente	Außendurchmesser (mm)	Nenngewicht (kg/km)	Maximaler elektrischer Widerstand (Ω/km)	Kapazität (nF/km)	Induktivität (mH/km)	Isolationswiderstand (MΩ/km bei 20°C)
Paare	0,5	1	8,52	120,55	37,08	150	0,34	55
Paare	0,5	2	9,26	148	37,08	150	0,34	55
Paare	0,5	3	12,15	212,09	37,08	150	0,34	55
Paare	0,5	4	12,52	237,65	37,08	150	0,34	55
Paare	0,5	5	12,94	255,69	37,08	150	0,34	55
Paare	0,5	6	13,72	283,32	37,08	150	0,34	55
Paare	0,5	7	14,4	309,87	37,08	150	0,34	55
Paare	0,5	8	15,48	356,55	37,08	150	0,34	55
Paare	0,5	9	16,09	386,95	37,08	150	0,34	55
Paare	0,5	10	16,66	407,6	37,08	150	0,34	55
Paare	0,5	11	17,43	437,48	37,08	150	0,34	55
Paare	0,5	12	17,94	466,26	37,08	150	0,34	55
Paare	0,5	13	18,45	486,2	37,08	150	0,34	55
Paare	0,5	14	18,93	518,73	37,08	150	0,34	55
Paare	0,5	15	19,41	538,03	37,08	150	0,34	55
Paare	0,5	16	19,86	565,81	37,08	150	0,34	55
Paare	0,5	17	20,29	584,13	37,08	150	0,34	55
Paare	0,5	18	20,73	602,76	37,08	150	0,34	55
Paare	0,5	19	21,34	640,91	37,08	150	0,34	55
Paare	0,5	20	21,75	663,52	37,08	150	0,34	55
Paare	0,5	21	22,14	685,78	37,08	150	0,34	55
Paare	0,5	22	22,52	712,45	37,08	150	0,34	55
Paare	0,5	23	22,89	729,99	37,08	150	0,34	55
Paare	0,5	24	23,26	756,32	37,08	150	0,34	55
Paare	0,5	25	23,88	800,14	37,08	150	0,34	55
Paare	0,75	1	8,94	133,37	25,24	169	0,32	47
Paare	0,75	2	9,77	167,93	25,24	169	0,32	47
Paare	0,75	3	13	243,54	25,24	169	0,32	47
Paare	0,75	4	13,42	275,46	25,24	169	0,32	47
Paare	0,75	5	13,89	303,57	25,24	169	0,32	47
Paare	0,75	6	14,76	334,78	25,24	169	0,32	47
Paare	0,75	7	15,53	368,34	25,24	169	0,32	47
Paare	0,75	8	16,68	423,24	25,24	169	0,32	47
Paare	0,75	9	17,37	460,58	25,24	169	0,32	47
Paare	0,75	10	18	488,06	25,24	169	0,32	47
Paare	0,75	11	18,84	525,52	25,24	169	0,32	47
Paare	0,75	12	19,41	561,05	25,24	169	0,32	47
Paare	0,75	13	19,98	587,73	25,24	169	0,32	47
Paare	0,75	14	20,52	626,92	25,24	169	0,32	47
Paare	0,75	15	21,05	652,89	25,24	169	0,32	47
Paare	0,75	16	21,56	687,29	25,24	169	0,32	47
Paare	0,75	17	22,03	712,16	25,24	169	0,32	47
Paare	0,75	18	22,53	737,37	25,24	169	0,32	47
Paare	0,75	19	23,19	783,02	25,24	169	0,32	47
Paare	0,75	20	23,64	812,16	25,24	169	0,32	47
Paare	0,75	21	24,08	840,92	25,24	169	0,32	47
Paare	0,75	22	24,51	874,08	25,24	169	0,32	47
Paare	0,75	23	24,93	898,07	25,24	169	0,32	47
Paare	0,75	24	25,34	930,85	25,24	169	0,32	47
Paare	0,75	25	25,98	982,98	25,24	169	0,32	47
Paare	1	1	9,29	145,01	18,64	180	0,31	43
Paare	1	2	10,2	186,36	18,64	180	0,31	43
Paare	1	3	13,72	272,5	18,64	180	0,31	43
Paare	1	4	14,18	310,57	18,64	180	0,31	43
Paare	1	5	14,69	345,32	18,64	180	0,31	43
Paare	1	6	15,64	383	18,64	180	0,31	43
Paare	1	7	16,48	423,25	18,64	180	0,31	43
Paare	1	8	17,69	485,89	18,64	180	0,31	43
Paare	1	9	18,45	529,88	18,64	180	0,31	43
Paare	1	10	19,13	563,91	18,64	180	0,31	43
Paare	1	11	20,03	608,56	18,64	180	0,31	43
Paare	1	12	20,66	650,57	18,64	180	0,31	43
Paare	1	13	21,28	683,74	18,64	180	0,31	43
Paare	1	14	21,86	729,34	18,64	180	0,31	43
Paare	1	15	22,44	761,72	18,64	180	0,31	43
Paare	1	16	23	802,5	18,64	180	0,31	43
Paare	1	17	23,52	833,68	18,64	180	0,31	43
Paare	1	18	24,05	865,24	18,64	180	0,31	43
Paare	1	19	24,76	918,02	18,64	180	0,31	43
Paare	1	20	25,25	953,46	18,64	180	0,31	43
Paare	1	21	25,73	988,48	18,64	180	0,31	43
Paare	1	22	26,2	1027,91	18,64	180	0,31	43
Paare	1	23	26,65	1058,13	18,64	180	0,31	43
Paare	1	24	27,1	1097,14	18,64	180	0,31	43
Paare	1	25	27,76	1157,08	18,64	180	0,31	43
Paare	1,5	1	9,85	164,7	12,46	199	0,29	37
Paare	1,5	2	10,87	218,14	12,46	199	0,29	37
Paare	1,5	3	14,86	322,24	12,46	199	0,29	37
Paare	1,5	4	15,37	371,38	12,46	199	0,29	37
Paare	1,5	5	15,95	417,35	12,46	199	0,29	37
Paare	1,5	6	17,02	467,2	12,46	199	0,29	37
Paare	1,5	7	17,97	519,4	12,46	199	0,29	37
Paare	1,5	8	19,29	595,6	12,46	199	0,29	37
Paare	1,5	9	20,14	651,45	12,46	199	0,29	37
Paare	1,5	10	20,92	697,17	12,46	199	0,29	37
Paare	1,5	11	21,91	754,54	12,46	199	0,29	37
Paare	1,5	12	22,61	808,13	12,46	199	0,29	37
Paare	1,5	13	23,32	852,89	12,46	199	0,29	37
Paare	1,5	14	23,97	909,98	12,46	199	0,29	37
Paare	1,5	15	24,63	953,84	12,46	199	0,29	37
Paare	1,5	16	25,26	1006,06	12,46	199	0,29	37
Paare	1,5	17	25,85	1048,56	12,46	199	0,29	37
Paare	1,5	18	26,45	1091,5	12,46	199	0,29	37
Paare	1,5	19	27,22	1156,88	12,46	199	0,29	37
Paare	1,5	20	27,78	1203,63	12,46	199	0,29	37
Paare	1,5	21	28,32	1249,91	12,46	199	0,29	37
Paare	1,5	22	28,85	1300,59	12,46	199	0,29	37
Paare	1,5	23	29,36	1342,01	12,46	199	0,29	37
Paare	1,5	24	29,87	1392,22	12,46	199	0,29	37
Paare	1,5	25	30,56	1465,83	12,46	199	0,29	37
Paare	2,5	1	11,58	220,05	7,63	188	0,3	40
Paare	2,5	2	12,97	305,55	7,63	188	0,3	40
Paare	2,5	3	18,37	459,7	7,63	188	0,3	40
Paare	2,5	4	19,07	537,81	7,63	188	0,3	40
Paare	2,5	5	19,86	613,18	7,63	188	0,3	40
Paare	2,5	6	21,31	695,39	7,63	188	0,3	40
Paare	2,5	7	22,59	779,2	7,63	188	0,3	40
Paare	2,5	8	24,23	892	7,63	188	0,3	40
Paare	2,5	9	25,39	979,2	7,63	188	0,3	40
Paare	2,5	10	26,44	1055,81	7,63	188	0,3	40
Paare	2,5	11	27,71	1147,15	7,63	188	0,3	40
Paare	2,5	12	28,66	1231,29	7,63	188	0,3	40
Paare	2,5	13	29,62	1306,59	7,63	188	0,3	40
Paare	2,5	14	30,51	1393,9	7,63	188	0,3	40
Paare	2,5	15	31,4	1467,99	7,63	188	0,3	40
Paare	2,5	16	32,25	1550,27	7,63	188	0,3	40
Paare	2,5	17	33,05	1622,51	7,63	188	0,3	40
Paare	2,5	18	33,87	1695,35	7,63	188	0,3	40
Paare	2,5	19	34,84	1794,37	7,63	188	0,3	40
Paare	2,5	20	35,6	1870,8	7,63	188	0,3	40
Paare	2,5	21	36,32	1946,6	7,63	188	0,3	40
Paare	2,5	22	37,05	2026,8	7,63	188	0,3	40
Paare	2,5	23	37,74	2097,57	7,63	188	0,3	40
Paare	2,5	24	38,43	2177,14	7,63	188	0,3	40
Paare	2,5	25	39,21	2287,67	7,63	188	0,3	40
Ternas	0,5	1	8,8	127,59	37,08	150	0,34	55
Ternas	0,5	2	10,88	171,28	37,08	150	0,34	55
Ternas	0,5	3	12,15	225,84	37,08	150	0,34	55
Ternas	0,5	4	13,44	263,96	37,08	150	0,34	55
Ternas	0,5	5	14,3	294,42	37,08	150	0,34	55
Ternas	0,5	6	15,2	323,71	37,08	150	0,34	55
Ternas	0,5	7	16,01	355,91	37,08	150	0,34	55
Ternas	0,5	8	17,19	409,04	37,08	150	0,34	55
Ternas	0,5	9	17,91	445,01	37,08	150	0,34	55
Ternas	0,5	10	18,58	471,22	37,08	150	0,34	55
Ternas	0,5	11	19,44	507,05	37,08	150	0,34	55
Ternas	0,5	12	20,06	541,43	37,08	150	0,34	55
Ternas	0,5	13	20,64	566,63	37,08	150	0,34	55
Ternas	0,5	14	21,2	604,57	37,08	150	0,34	55
Ternas	0,5	15	21,75	629,14	37,08	150	0,34	55
Ternas	0,5	16	22,28	662,17	37,08	150	0,34	55
Ternas	0,5	17	22,79	685,91	37,08	150	0,34	55
Ternas	0,5	18	23,25	709,29	37,08	150	0,34	55
Ternas	0,5	19	23,99	753,93	37,08	150	0,34	55
Ternas	0,5	20	24,34	780,6	37,08	150	0,34	55
Ternas	0,5	21	24,87	808,84	37,08	150	0,34	55
Ternas	0,5	22	25,22	839,75	37,08	150	0,34	55
Ternas	0,5	23	25,75	863,42	37,08	150	0,34	55
Ternas	0,5	24	26,1	894,16	37,08	150	0,34	55
Ternas	0,5	25	27,05	947,61	37,08	150	0,34	55
Ternas	0,75	1	9,25	143,03	25,24	169	0,32	47
Ternas	0,75	2	11,58	197,55	25,24	169	0,32	47
Ternas	0,75	3	13	264,26	25,24	169	0,32	47
Ternas	0,75	4	14,44	312,01	25,24	169	0,32	47
Ternas	0,75	5	15,41	351,72	25,24	169	0,32	47
Ternas	0,75	6	16,41	390,65	25,24	169	0,32	47
Ternas	0,75	7	17,32	432,31	25,24	169	0,32	47
Ternas	0,75	8	18,59	496,21	25,24	169	0,32	47
Ternas	0,75	9	19,4	541,55	25,24	169	0,32	47
Ternas	0,75	10	20,15	577,03	25,24	169	0,32	47
Ternas	0,75	11	21,09	622,94	25,24	169	0,32	47
Ternas	0,75	12	21,78	666,5	25,24	169	0,32	47
Ternas	0,75	13	22,43	700,84	25,24	169	0,32	47
Ternas	0,75	14	23,06	747,88	25,24	169	0,32	47
Ternas	0,75	15	23,67	781,51	25,24	169	0,32	47
Ternas	0,75	16	24,26	823,57	25,24	169	0,32	47
Ternas	0,75	17	24,84	856,28	25,24	169	0,32	47
Ternas	0,75	18	25,35	888,59	25,24	169	0,32	47
Ternas	0,75	19	26,15	943,28	25,24	169	0,32	47
Ternas	0,75	20	26,54	978,75	25,24	169	0,32	47
Ternas	0,75	21	27,14	1015,97	25,24	169	0,32	47
Ternas	0,75	22	27,53	1055,65	25,24	169	0,32	47
Ternas	0,75	23	28,12	1088,28	25,24	169	0,32	47
Ternas	0,75	24	28,52	1127,77	25,24	169	0,32	47
Ternas	0,75	25	29,53	1192,45	25,24	169	0,32	47
Ternas	1	1	9,64	157,25	18,64	180	0,31	43
Ternas	1	2	12,18	222,09	18,64	180	0,31	43
Ternas	1	3	13,72	300,25	18,64	180	0,31	43
Ternas	1	4	15,29	357,31	18,64	180	0,31	43
Ternas	1	5	16,35	405,99	18,64	180	0,31	43
Ternas	1	6	17,45	454,22	18,64	180	0,31	43
Ternas	1	7	18,43	505,04	18,64	180	0,31	43
Ternas	1	8	19,78	579,21	18,64	180	0,31	43
Ternas	1	9	20,66	633,65	18,64	180	0,31	43
Ternas	1	10	21,48	678,12	18,64	180	0,31	43
Ternas	1	11	22,48	733,7	18,64	180	0,31	43
Ternas	1	12	23,24	786,18	18,64	180	0,31	43
Ternas	1	13	23,95	829,42	18,64	180	0,31	43
Ternas	1	14	24,63	885,3	18,64	180	0,31	43
Ternas	1	15	25,3	927,75	18,64	180	0,31	43
Ternas	1	16	25,95	978,61	18,64	180	0,31	43
Ternas	1	17	26,57	1020,06	18,64	180	0,31	43
Ternas	1	18	27,13	1061,08	18,64	180	0,31	43
Ternas	1	19	27,99	1125,43	18,64	180	0,31	43
Ternas	1	20	28,42	1169,49	18,64	180	0,31	43
Ternas	1	21	29,06	1215,45	18,64	180	0,31	43
Ternas	1	22	29,49	1263,71	18,64	180	0,31	43
Ternas	1	23	30,14	1305,08	18,64	180	0,31	43
Ternas	1	24	30,57	1353,13	18,64	180	0,31	43
Ternas	1	25	31,63	1428,47	18,64	180	0,31	43
Ternas	1,5	1	10,24	181,71	12,46	199	0,29	37
Ternas	1,5	2	13,11	264,85	12,46	199	0,29	37
Ternas	1,5	3	14,86	363,11	12,46	199	0,29	37
Ternas	1,5	4	16,64	436,88	12,46	199	0,29	37
Ternas	1,5	5	17,83	501,76	12,46	199	0,29	37
Ternas	1,5	6	19,07	566,72	12,46	199	0,29	37
Ternas	1,5	7	20,18	634,02	12,46	199	0,29	37
Ternas	1,5	8	21,65	726,42	12,46	199	0,29	37
Ternas	1,5	9	22,65	797,25	12,46	199	0,29	37
Ternas	1,5	10	23,57	857,94	12,46	199	0,29	37
Ternas	1,5	11	24,68	930,82	12,46	199	0,29	37
Ternas	1,5	12	25,53	999,44	12,46	199	0,29	37
Ternas	1,5	13	26,33	1058,74	12,46	199	0,29	37
Ternas	1,5	14	27,11	1130,61	12,46	199	0,29	37
Ternas	1,5	15	27,86	1189,03	12,46	199	0,29	37
Ternas	1,5	16	28,59	1255,8	12,46	199	0,29	37
Ternas	1,5	17	29,3	1313,08	12,46	199	0,29	37
Ternas	1,5	18	29,93	1369,88	12,46	199	0,29	37
Ternas	1,5	19	30,87	1451,51	12,46	199	0,29	37
Ternas	1,5	20	31,35	1511,17	12,46	199	0,29	37
Ternas	1,5	21	32,08	1572,98	12,46	199	0,29	37
Ternas	1,5	22	32,57	1636,81	12,46	199	0,29	37
Ternas	1,5	23	33,3	1694	12,46	199	0,29	37
Ternas	1,5	24	33,79	1757,6	12,46	199	0,29	37
Ternas	1,5	25	34,93	1851,79	12,46	199	0,29	37
Ternas	2,5	1	12,11	246,96	7,63	188	0,3	40
Ternas	2,5	2	16	376,59	7,63	188	0,3	40
Ternas	2,5	3	18,37	526,66	7,63	188	0,3	40
Ternas	2,5	4	20,78	642,01	7,63	188	0,3	40
Ternas	2,5	5	22,4	746,88	7,63	188	0,3	40
Ternas	2,5	6	24,08	853,42	7,63	188	0,3	40
Ternas	2,5	7	25,59	961,56	7,63	188	0,3	40
Ternas	2,5	8	27,43	1100,18	7,63	188	0,3	40
Ternas	2,5	9	28,78	1211,53	7,63	188	0,3	40
Ternas	2,5	10	30,03	1312,29	7,63	188	0,3	40
Ternas	2,5	11	31,46	1428,52	7,63	188	0,3	40
Ternas	2,5	12	32,62	1536,86	7,63	188	0,3	40
Ternas	2,5	13	33,71	1635,74	7,63	188	0,3	40
Ternas	2,5	14	34,76	1746,95	7,63	188	0,3	40
Ternas	2,5	15	35,78	1844,62	7,63	188	0,3	40
Ternas	2,5	16	36,77	1950,47	7,63	188	0,3	40
Ternas	2,5	17	37,73	2046,61	7,63	188	0,3	40
Ternas	2,5	18	38,58	2142,08	7,63	188	0,3	40
Ternas	2,5	19	39,78	2266,99	7,63	188	0,3	40
Ternas	2,5	20	40,44	2364,78	7,63	188	0,3	40
Ternas	2,5	21	41,43	2465,49	7,63	188	0,3	40
Ternas	2,5	22	42,09	2567,36	7,63	188	0,3	40
Ternas	2,5	23	43,08	2663,36	7,63	188	0,3	40
Ternas	2,5	24	43,74	2764,93	7,63	188	0,3	40
Ternas	2,5	25	45,15	2907,22	7,63	188	0,3	40

VERWANDTE PRODUKTE

VERSAND- UND LIEFERZEITEN

Versand- und Lieferzeiten – Häufig gestellte Fragen

F: Wie funktioniert der Produktversand?

A: Wir versenden innerhalb Brasiliens. Wir arbeiten mit der Post (SEDEX und PAC) und verschiedenen Partner-Versanddienstleistern zusammen. Nach Abschluss Ihrer Bestellung berechnet unser System anhand von Gewicht und Abmessungen Ihrer Bestellung die besten Versandoptionen für Ihre Postleitzahl und zeigt diese an.

F: Wie lange ist die Lieferzeit für meine Bestellung?

A: Unsere gesamte Lieferzeit setzt sich aus zwei Phasen zusammen: Verfügbarkeitszeit + Transportzeit.

Verfügbarkeitszeitraum:
- Produkte auf Lager: Wenn das Produkt auf Lager ist, wird es innerhalb von 2 Werktagen versendet.
- Produkte auf Bestellung gefertigt: Um höchste Qualität und Flexibilität zu gewährleisten, werden viele unserer Kabel auf Bestellung gefertigt . In diesen Fällen beträgt die Produktions- und Lieferzeit 15 Werktage.
Frist des Fluggesellschaftsunternehmens:
- Dies ist die Zeit, die der Versand nach dem Versand benötigt, um Sie zu erreichen . Dieser Zeitraum wird bei der Berechnung der Versandkosten in Ihrem Warenkorb angezeigt.

Daher beträgt die voraussichtliche Lieferzeit für ein Produkt, das sich in Produktion befindet, insgesamt 15 Werktage zuzüglich der Versandzeit.

F: Warum beträgt die Produktionsvorlaufzeit 15 Werktage? Was passiert bei Verzögerungen?

A: Dank unseres On-Demand-Produktionsmodells können wir Ihnen hochwertige Industriekabel in der exakt benötigten Länge zu äußerst wettbewerbsfähigen Preisen anbieten. Als Fertigungsbetrieb unterliegt unser Produktionsprozess verschiedenen Faktoren, wie dem Wareneingang und dem Betrieb komplexer Maschinen. Wir sind uns bewusst, dass unvorhergesehene Ereignisse eintreten können. Sollte es zu einer Verzögerung kommen, die den 15-tägigen Produktionszeitraum beeinflussen könnte, wird sich unser Team proaktiv mit Ihnen in Verbindung setzen, um Sie über den neuen Zeitplan zu informieren. Wir legen Wert auf absolute Transparenz während des gesamten Prozesses.

F: Kann ich eine Bestellung stornieren, die sich bereits in Produktion befindet?

A: Bei Produkten, die auf Bestellung gefertigt werden (Fertigung nach Auftrag), können wir keine Stornierungen mehr akzeptieren, sobald die Produktion begonnen hat. Um eine schnelle und wettbewerbsfähige Produktion zu gewährleisten, werden die Rohmaterialien für Ihr Kabel separat bereitgestellt und reserviert. Die Fertigung beginnt unmittelbar nach Zahlungseingang. Bitte überprüfen Sie Ihre Bestellung sorgfältig, bevor Sie sie abschließen. Bei Fragen wenden Sie sich bitte an unser Team.

Custos de Frete

F: Wie werden die Versandkosten berechnet?

A: Der Wert wird automatisch in Ihrem Warenkorb berechnet, basierend auf dem Gesamtgewicht der Produkte, den Abmessungen der Verpackung und der eingegebenen Zielpostleitzahl.

F: Bieten Sie kostenlosen Versand an?

A: Derzeit haben wir keine feste Regelung für kostenlosen Versand. Gelegentlich bieten wir jedoch Sonderaktionen an. Am genauesten können Sie die Versandkosten für Ihren Standort ermitteln, indem Sie die gewünschten Produkte und Ihre Postleitzahl in den Warenkorb legen.

Garantie und Rückgabe

F: Wie lauten die Rückgabe- und Umtauschbedingungen?

A: Gemäß unseren Richtlinien und dem Verbraucherschutzgesetz akzeptieren wir Rücksendungen aufgrund von Fehlkäufen oder Herstellungsfehlern innerhalb von 7 (sieben) Kalendertagen nach Erhalt der Ware. Um die Rücksendung einzuleiten, kontaktieren Sie bitte unseren Kundenservice per E-Mail. ecommerce@innovcable. Com.br Bitte geben Sie die Bestellnummer und den Grund für die Rücksendung an. Das Produkt muss in der Originalverpackung, unbeschädigt und ohne Gebrauchsspuren zurückgesendet werden. Wir weisen ausdrücklich darauf hin, dass diese Rückgabebedingungen auch nach Erhalt des Produkts unverändert gelten.

F: Gibt es eine Garantie auf die Produkte?

A: Ja. Alle Kabel unserer Produktlinie haben eine Garantie gegen Herstellungsfehler. Die jeweilige Garantiezeit finden Sie auf der Produktseite. Die Garantie deckt keine Schäden ab, die durch unsachgemäße Installation, Missbrauch oder normale Abnutzung entstehen.

Verladung und Transport

1. Beim Anheben mit einem Kran muss das richtige Seil verwendet werden, das an einer Achse befestigt ist, die sich in der Mitte der Spule befindet.

* Kopf hoch:
– Bringen Sie es so nah wie möglich an den Boden.
Bewegen Sie sich langsam und halten Sie, sobald Sie die richtige Position erreicht haben, nicht abrupt an.

2. Bei Verwendung eines Gabelstaplers dürfen die Fässer nicht durch den Gabelstapler beschädigt werden.

* Kopf hoch:
Platziere die Spule in der Mitte der Gabel.
Die Breite der Gabel muss größer sein als die der Spule.

Transport und Entladung

✽ Vorsichtsmaßnahmen beim Umgang mit Kabeln:
• Die Spulen dürfen nicht abgedeckt werden.
• Nicht weiter als 20 m rollen.
• Verwenden Sie beim Umziehen keine scharfen Gegenstände.
• Eine beschädigte Spule darf nicht aufgerollt werden.
• Nicht auf unebenen Oberflächen rollen.
• Lagern Sie die Spule nicht in der Nähe von Heizgeräten oder brennbaren Materialien.

Prüfungen beim Umgang mit Kabeln – Lagerung

• Entfernen Sie die Schutzmaterialien und die Verpackung, die die Kabeltrommeln und Kabel schützen, erst, wenn diese verwendet werden.
• An einem geschützten oder geschlossenen Ort lagern, um Beschädigungen durch Maschinen zu vermeiden.
• Bei längerer Lagerung an einem geeigneten, geschlossenen Ort aufbewahren. (Spulen und Verpackung sollten trocken gelagert werden.)
• Versiegeln Sie beide Enden der restlichen Kabel auf den Trommeln mit Schrumpfschlauch, um die Aufnahme von Feuchtigkeit zu verhindern.

PRODUKTE/KATEGORIEN >
