BTC-geschirmtes, kupfergeflochtenes Instrumentenkabel

Kupfergeflecht-geschirmtes Instrumentenkabel

Instrumentenkabel; Kupfergeflechtschirmung; max. 2,50 mm²; 300 V; 1 bis 56 Adernpaare oder -gruppen; nummerierte Leiter; PVC/PVC/PVC; flammhemmend; +70 °C

DATENBLATT HERUNTERLADEN

Kupfergeflecht-Instrumentenkabel (BTC) 300V NBR 10300

Anzahl der Fahrer:

Konstruktion:

von

Terna

Quadra

Querschnitt (mm²):

0,50

0,75

1,00

1,50

2,50

Reinigen

Nagetierschutz?

Ja, Nagetierschutz hinzufügen (+30%) (+R$4,15)

Bietet zusätzlichen Schutz vor Nagetieren und Termiten. Der Preis wird in Ihrem Warenkorb aktualisiert.

💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.

Geschirmtes Instrumentenkabel: Die ultimative Lösung für industrielle SignaleDieses Kabel wurde für die Signalübertragung in industriellen Steuerungs- und Automatisierungsprozessen entwickelt. Es zeichnet sich durch seine robuste Bauweise und hochwertige Schirmung aus und gewährleistet so die Integrität und Genauigkeit Ihrer Daten, frei von elektromagnetischen Störungen und Übersprechen.

Maximaler Schutz vor Störungen: Die Kupfergeflechtschirmung schirmt externe elektromagnetische Störungen ab.
Reines und zuverlässiges Signal: Es gewährleistet die verlust- und ausfallfreie Übertragung analoger und digitaler Daten.
Breite industrielle Kompatibilität: Ideal für Hart-Protokoll (4-20 mA), Sensoren, Messgeräte und Punkt-zu-Punkt-Instrumentierung.
Robustheit für anspruchsvolle Umgebungen: Beständig gegen Feuchtigkeit, Chemikalien und UV-Strahlung für maximale Haltbarkeit.
Höchste Qualität garantiert: Hergestellt aus 100% reinem Kupfer für geringeren Widerstand und maximale Leistung in Ihrer Installation.

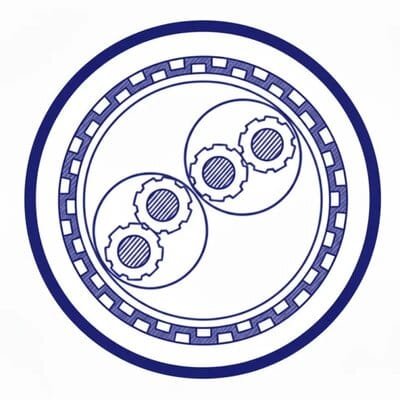

DESIGN FÜR PRODUKTE

Litzenleiter aus blanken elektrolytischen Kupferdrähten, weich, Litzenklasse 2 NBR NM 280.
Isolierung aus thermoplastischer Verbundmasse auf Basis von Polyvinylchlorid (PVC/A).
Treffen von Fahrern in Zweier-, Dreier- oder Vierergruppen.
Steigung: 50 bis 65 mm
Trennelement aus Polyesterband.
Kommunikationskabel bestehend aus einem Litzenleiter mit einem Querschnitt von 0.50 mm², Isolierung aus (PVC/A), blaue Farbe (falls verwendet).
Zwischenschicht aus thermoplastischer Verbundmasse auf Basis von Polyvinylchlorid (PVC/ST1).
Abschirmung aus blankem Kupferdrahtgewebe.
Thermoplastische Verbundbeschichtung auf Basis von Polyvinylchlorid (PVC/ST1).

EINZELHEITEN

Vorteile

Sichere Übertragung: Kupfergeflechtschirmung zum Schutz vor elektromagnetischen Störungen.
Hochreines Kupfer: 100% reiner Elektrolytkupferleiter für geringere dielektrische Verluste und niedrigeren ohmschen Widerstand.
Überlegene Widerstandsfähigkeit: Hervorragende Beständigkeit gegenüber Chemikalien, Feuchtigkeit und UV-Strahlung.
Flammschutzmittelsicherheit: PVC/Eine Verbindung, die die Ausbreitung von Flammen verlangsamt und somit die Sicherheit erhöht.
Schutz vor Übersprechen: Maximale Immunität gegen Übersprechen zwischen Kabelpaaren oder -tripletts.
Qualitätssicherung: Hergestellt gemäß NBR 10300-Standards, wodurch Produktkonformität und Leistungsfähigkeit gewährleistet werden.
Flexibilität bei der Installation: Eine Mischung, die sich durch hervorragende Flexibilität auszeichnet und daher leicht zu handhaben und zu montieren ist.
Protokollkompatibilität: Es entspricht dem Hart-Protokoll für die Kommunikation zwischen intelligenten Feldinstrumenten.
Haltbarkeit im praktischen Einsatz: Konzipiert für Festinstallationen, um eine lange Lebensdauer in industriellen Umgebungen zu gewährleisten.
Anpassbare Optionen: Möglichkeit der Fertigung mit verzinntem Leiter oder Isolierung für hohe Temperaturen.

Aplicações

Industrielle Instrumentierung: Übertragung von analogen (4-20mA) und digitalen Signalen in industriellen Prozessen.
Prozesssteuerung: Ideal für die Punkt-zu-Punkt-Instrumentierung und Automatisierung von Industrieanlagen.
Hart Communication: Dient zum Anschluss von Sensoren und Messgeräten, die mit dem Hart-Protokoll arbeiten.
Sensoranschluss: Zuverlässige Verbindung verschiedener Arten von Messgeräten und Sensoren im Feld.
Relais-Stromversorgung: Wird zur Stromversorgung von konventionellen Relais sowie von elektronischen Relais verwendet.
Allgemeine industrielle Umgebungen: Eine robuste Lösung für die Signalübertragung in verschiedenen Industriesegmenten.
Messsysteme: Gewährleistet die Integrität der Signale in Mess- und Steuerungssystemen.
Bereiche mit Störungen: Ideal für Orte, die einen hohen Schutz vor externen elektromagnetischen Störungen erfordern.
Festinstallationen: Anwendung in industriellen Infrastrukturen, die eine permanente und sichere Verkabelung erfordern.
Automatisierungsprojekte: Wird in Automatisierungsprojekten eingesetzt, um die Kommunikation zwischen SPSen und Feldgeräten sicherzustellen.

DADOS TCNICOS

Informationen zu Gerais
Markierung	UNVERFÜGBAR
Produkttyp	BTC 300V Instrumentierungskabel
Hauptstandard	NBR 10300
Elektrische Parameter
Isolationsspannung	300V
Unterstützte Protokolle	Hart-Protokoll (4-20mA), digitale Signale und Punkt-zu-Punkt-Instrumentierung.
Maximaler elektrischer Widerstand des Leiters (bei 20°C)	0,50 mm²: 37,08 Ω/km 0,75 mm²: 25,24 Ω/km 1,00 mm²: 18,64 Ω/km 1,50 mm²: 12,46 Ω/km 2,50 mm²: 7,63 Ω/km
Gegenseitige Kapazität (Max.)	0,50 mm²: 150 nF/km 0,75 mm²: 169 nF/km 1,00 mm²: 180 nF/km 1,50 mm²: 199 nF/km 2,50 mm²: 188 nF/km
Gegenseitige Induktivität (Max.)	0,50 mm²: 0,34 mH/km 0,75 mm²: 0,32 mH/km 1,00 mm²: 0,31 mH/km 1,50 mm²: 0,29 mH/km 2,50 mm²: 0,30 mH/km
Isolationswiderstand (Mindestwert bei 20 °C)	0,50 mm²: 55 MΩ/km 0,75 mm²: 47 MΩ/km 1,00 mm²: 43 MΩ/km 1,50 mm²: 37 MΩ/km 2,50 mm²: 40 MΩ/km
Routineuntersuchungen	Elektrischer Widerstand des Leiters bei 20°C, Wechselspannung, Isolationswiderstand.
Produktdesign
Leitermaterial	Blanker elektrolytischer Kupferdraht (99,90 % Reinheit), 100 % neuwertig, weichgehärtet.
Dirigentenbesaitung	Klasse 2 gemäß NBR NM 280.
Venenisolation	Thermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/A).
Reunion	Die Dirigenten versammelten sich in Zweier-, Dreier- oder Vierergruppen.
Drehschritt	50 bis 65mm.
Separator	Polyesterband.
Zwischenabdeckung	Thermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/ST1).
Abschirmung	Drahtgeflecht aus blanken Kupferdrähten.
Äußere Abdeckung	Thermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/ST1).
Straßenidentifizierung	Paare: Schwarzweiß. Anzüge: Schwarz, Weiß und Rot.
Kommunikationskabel (optional)	0.50 mm² Leiter mit blauer PVC/A-Isolierung (falls verwendet).
Produkteigenschaften
Anwendungsbereich	Feste Installationen zur Übertragung von analogen (4-20mA) und digitalen Signalen, Punkt-zu-Punkt-Instrumentierung, Hart-Protokoll, Anschluss von Sensoren, Messgeräten und Relais in industriellen Umgebungen.
Schutz vor Störungen	Empfohlen für den Schutz vor externen elektromagnetischen Störungen und maximale Immunität gegen Übersprechen.
Maximale Temperatur im Leiter	70°C im Dauerbetrieb.
Flammschutzmittel	Ja (flammhemmend), gemäß NBR NM IEC 60332-3-23 Kategorie B.
UV-beständig	Ja.
Chemikalienbeständig	Ja.
Flexibilität	Hervorragende Flexibilität.
Bauoptionen (auf Anfrage)
Optionaler Treiber	Verzinntes Kupfer.
Optionale Stringing	Klasse 5 (hohe Flexibilität).
Optionale Isolier-/Temperaturmaterialien	PVC/E (105 °C), XLPE (90 °C oder 125 °C), HEPR (90 °C), PE (80 °C).
Optionale Abdeck-/Hintergrundmaterialien	PE, PVC/E, PVC/ST2 (öl- und fettbeständig), LSZH (halogenfreie Polyolefinmischung).
Optionale Deckung	Perfekt zylindrisch für Anwendungen mit Kabelverschraubungen in explosionsgefährdeten Bereichen (Ex).
Anwendbare Standards
Konstruktion und Fertigung	ABNT NBR 10300
Dirigenten	ABNT NBR NM 280 / NM-IEC 60228
Flammenausbreitungsbeständig	ABNT NBR NM IEC 60332-3-23 (Kategorie B)
Andere	NBR 6812, NBR 6251

Dimensionstabelle

Typ	Nennquerschnitt (mm²)	Produktcode	Anzahl der Paare/Dreiergruppen	Außendurchmesser (mm)	Nenngewicht (kg/km)	Maximaler elektrischer Widerstand (Ω/km)	Kapazität (nF/km)	Induktivität (mH/km)	Isolationswiderstand (MΩ/km bei 20°C)
Paare	0,50	907875	1	8,53	113,72	37,080	150	0,34	55
Paare	0,50	907876	2	9,27	140,30	37,080	150	0,34	55
Paare	0,50	907877	3	12,16	200,97	37,080	150	0,34	55
Paare	0,50	907878	4	12,53	226,09	37,080	150	0,34	55
Paare	0,50	907879	5	12,95	247,64	37,080	150	0,34	55
Paare	0,50	907880	6	13,73	270,35	37,080	150	0,34	55
Paare	0,50	907881	7	14,42	296,08	37,080	150	0,34	55
Paare	0,50	907882	8	15,49	342,00	37,080	150	0,34	55
Paare	0,50	907883	9	16,11	371,68	37,080	150	0,34	55
Paare	0,50	907884	10	16,67	391,66	37,080	150	0,34	55
Paare	0,50	907885	11	17,44	420,88	37,080	150	0,34	55
Paare	0,50	907886	12	17,95	449,06	37,080	150	0,34	55
Paare	0,50	907887	13	18,47	468,40	37,080	150	0,34	55
Paare	0,50	907888	14	18,94	500,36	37,080	150	0,34	55
Paare	0,50	907889	15	19,42	519,10	37,080	150	0,34	55
Paare	0,50	907890	16	19,88	546,34	37,080	150	0,34	55
Paare	0,50	907891	17	20,30	564,16	37,080	150	0,34	55
Paare	0,50	907892	18	20,74	582,26	37,080	150	0,34	55
Paare	0,50	907893	19	21,36	619,94	37,080	150	0,34	55
Paare	0,50	907894	20	21,76	642,07	37,080	150	0,34	55
Paare	0,50	907895	21	22,15	663,88	37,080	150	0,34	55
Paare	0,50	907896	22	22,54	690,09	37,080	150	0,34	55
Paare	0,50	907897	23	22,91	707,19	37,080	150	0,34	55
Paare	0,50	907898	24	23,28	733,08	37,080	150	0,34	55
Paare	0,50	907899	25	23,89	776,68	37,080	150	0,34	55
Paare	0,75	907900	1	8,95	126,04	25,240	169	0,32	47
Paare	0,75	907901	2	9,78	159,62	25,240	169	0,32	47
Paare	0,75	907902	3	13,01	231,40	25,240	169	0,32	47
Paare	0,75	907903	4	13,43	262,83	25,240	169	0,32	47
Paare	0,75	907904	5	13,90	290,78	25,240	169	0,32	47
Paare	0,75	907905	6	14,77	320,57	25,240	169	0,32	47
Paare	0,75	907906	7	15,54	353,21	25,240	169	0,32	47
Paare	0,75	907907	8	16,69	407,26	25,240	169	0,32	47
Paare	0,75	907908	9	17,38	443,79	25,240	169	0,32	47
Paare	0,75	907909	10	18,01	470,52	25,240	169	0,32	47
Paare	0,75	907910	11	18,85	507,24	25,240	169	0,32	47
Paare	0,75	907911	12	19,42	542,09	25,240	169	0,32	47
Paare	0,75	907912	13	19,99	568,10	25,240	169	0,32	47
Paare	0,75	907913	14	20,53	606,66	25,240	169	0,32	47
Paare	0,75	907914	15	21,06	632,00	25,240	169	0,32	47
Paare	0,75	907915	16	21,57	665,79	25,240	169	0,32	47
Paare	0,75	907916	17	22,05	690,10	25,240	169	0,32	47
Paare	0,75	907917	18	22,54	714,73	25,240	169	0,32	47
Paare	0,75	907918	19	23,20	759,85	25,240	169	0,32	47
Paare	0,75	907919	20	23,66	788,46	25,240	169	0,32	47
Paare	0,75	907920	21	24,09	816,70	25,240	169	0,32	47
Paare	0,75	907921	22	24,52	849,35	25,240	169	0,32	47
Paare	0,75	907922	23	24,94	872,84	25,240	169	0,32	47
Paare	0,75	907923	24	25,35	905,14	25,240	169	0,32	47
Paare	0,75	907924	25	25,99	957,02	25,240	169	0,32	47
Paare	1,00	907925	1	9,31	137,25	18,640	180	0,31	43
Paare	1,00	907926	2	10,21	177,54	18,640	180	0,31	43
Paare	1,00	907927	3	13,74	259,50	18,640	180	0,31	43
Paare	1,00	907928	4	14,19	297,04	18,640	180	0,31	43
Paare	1,00	907929	5	14,70	331,18	18,640	180	0,31	43
Paare	1,00	907930	6	15,65	367,73	18,640	180	0,31	43
Paare	1,00	907931	7	16,49	406,99	18,640	180	0,31	43
Paare	1,00	907932	8	17,70	468,70	18,640	180	0,31	43
Paare	1,00	907933	9	18,46	511,81	18,640	180	0,31	43
Paare	1,00	907934	10	19,15	545,02	18,640	180	0,31	43
Paare	1,00	907935	11	20,04	588,86	18,640	180	0,31	43
Paare	1,00	907936	12	20,67	630,13	18,640	180	0,31	43
Paare	1,00	907937	13	21,29	662,56	18,640	180	0,31	43
Paare	1,00	907938	14	21,87	707,47	18,640	180	0,31	43
Paare	1,00	907939	15	22,45	739,17	18,640	180	0,31	43
Paare	1,00	907940	16	23,01	779,29	18,640	180	0,31	43
Paare	1,00	907941	17	23,53	809,86	18,640	180	0,31	43
Paare	1,00	907942	18	24,07	840,78	18,640	180	0,31	43
Paare	1,00	907943	19	24,77	892,98	18,640	180	0,31	43
Paare	1,00	907944	20	25,27	927,83	18,640	180	0,31	43
Paare	1,00	907945	21	25,74	962,30	18,640	180	0,31	43
Paare	1,00	907946	22	26,21	1001,17	18,640	180	0,31	43
Paare	1,00	907947	23	26,66	1030,85	18,640	180	0,31	43
Paare	1,00	907948	24	27,12	1069,33	18,640	180	0,31	43
Paare	1,00	907949	25	27,77	1128,99	18,640	180	0,31	43
Paare	1,50	907950	1	9,87	156,27	12,460	199	0,29	37
Paare	1,50	907951	2	10,89	208,51	12,460	199	0,29	37
Paare	1,50	907952	3	14,87	307,88	12,460	199	0,29	37
Paare	1,50	907953	4	15,38	356,42	12,460	199	0,29	37
Paare	1,50	907954	5	15,97	401,70	12,460	199	0,29	37
Paare	1,50	907955	6	17,04	450,28	12,460	199	0,29	37
Paare	1,50	907956	7	17,98	501,36	12,460	199	0,29	37
Paare	1,50	907957	8	19,30	576,51	12,460	199	0,29	37
Paare	1,50	907958	9	20,15	631,35	12,460	199	0,29	37
Paare	1,50	907959	10	20,93	676,15	12,460	199	0,29	37
Paare	1,50	907960	11	21,92	732,60	12,460	199	0,29	37
Paare	1,50	907961	12	22,62	785,36	12,460	199	0,29	37
Paare	1,50	907962	13	23,33	829,28	12,460	199	0,29	37
Paare	1,50	907963	14	23,99	885,59	12,460	199	0,29	37
Paare	1,50	907964	15	24,64	928,68	12,460	199	0,29	37
Paare	1,50	907965	16	25,27	980,15	12,460	199	0,29	37
Paare	1,50	907966	17	25,86	1021,96	12,460	199	0,29	37
Paare	1,50	907967	18	26,47	1064,18	12,460	199	0,29	37
Paare	1,50	907968	19	27,23	1128,90	12,460	199	0,29	37
Paare	1,50	907969	20	27,79	1174,99	12,460	199	0,29	37
Paare	1,50	907970	21	28,33	1220,64	12,460	199	0,29	37
Paare	1,50	907971	22	28,86	1270,69	12,460	199	0,29	37
Paare	1,50	907972	23	29,37	1311,50	12,460	199	0,29	37
Paare	1,50	907973	24	29,88	1361,11	12,460	199	0,29	37
Paare	1,50	907974	25	30,57	1434,41	12,460	199	0,29	37
Paare	2,50	907975	1	11,60	209,58	7,63	188	0,30	40
Paare	2,50	907976	2	12,98	293,45	7,63	188	0,30	40
Paare	2,50	907977	3	18,39	441,19	7,63	188	0,30	40
Paare	2,50	907978	4	19,08	518,48	7,63	188	0,30	40
Paare	2,50	907979	5	19,87	592,92	7,63	188	0,30	40
Paare	2,50	907980	6	21,32	673,41	7,63	188	0,30	40
Paare	2,50	907981	7	22,61	755,70	7,63	188	0,30	40
Paare	2,50	907982	8	24,25	867,07	7,63	188	0,30	40
Paare	2,50	907983	9	25,40	952,91	7,63	188	0,30	40
Paare	2,50	907984	10	26,45	1028,26	7,63	188	0,30	40
Paare	2,50	907985	11	27,72	1118,36	7,63	188	0,30	40
Paare	2,50	907986	12	28,67	1201,37	7,63	188	0,30	40
Paare	2,50	907987	13	29,63	1275,54	7,63	188	0,30	40
Paare	2,50	907988	14	30,52	1361,80	7,63	188	0,30	40
Paare	2,50	907989	15	31,41	1434,84	7,63	188	0,30	40
Paare	2,50	907990	16	32,27	1516,10	7,63	188	0,30	40
Paare	2,50	907991	17	33,06	1587,40	7,63	188	0,30	40
Paare	2,50	907992	18	33,88	1659,27	7,63	188	0,30	40
Paare	2,50	907993	19	34,85	1757,39	7,63	188	0,30	40
Paare	2,50	907994	20	35,61	1832,93	7,63	188	0,30	40
Paare	2,50	907995	21	36,33	1907,87	7,63	188	0,30	40
Paare	2,50	907996	22	37,06	1987,22	7,63	188	0,30	40
Paare	2,50	907997	23	37,75	2057,16	7,63	188	0,30	40
Paare	2,50	907998	24	38,44	2135,91	7,63	188	0,30	40
Paare	2,50	907999	25	39,23	2246,03	7,63	188	0,30	40
Ternas	0,50	908000	1	8,81	120,59	37,080	150	0,34	55
Ternas	0,50	908001	2	10,89	162,61	37,080	150	0,34	55
Ternas	0,50	908002	3	12,16	214,72	37,080	150	0,34	55
Ternas	0,50	908003	4	13,45	251,85	37,080	150	0,34	55
Ternas	0,50	908004	5	14,31	281,55	37,080	150	0,34	55
Ternas	0,50	908005	6	15,21	309,85	37,080	150	0,34	55
Ternas	0,50	908006	7	16,02	341,17	37,080	150	0,34	55
Ternas	0,50	908007	8	17,20	393,47	37,080	150	0,34	55
Ternas	0,50	908008	9	17,92	428,65	37,080	150	0,34	55
Ternas	0,50	908009	10	18,59	454,13	37,080	150	0,34	55
Ternas	0,50	908010	11	19,45	489,25	37,080	150	0,34	55
Ternas	0,50	908011	12	20,07	522,96	37,080	150	0,34	55
Ternas	0,50	908012	13	20,65	547,51	37,080	150	0,34	55
Ternas	0,50	908013	14	21,22	584,84	37,080	150	0,34	55
Ternas	0,50	908014	15	21,76	608,80	37,080	150	0,34	55
Ternas	0,50	908015	16	22,29	641,25	37,080	150	0,34	55
Ternas	0,50	908016	17	22,80	664,44	37,080	150	0,34	55
Ternas	0,50	908017	18	23,26	687,28	37,080	150	0,34	55
Ternas	0,50	908018	19	24,00	731,38	37,080	150	0,34	55
Ternas	0,50	908019	20	24,35	757,60	37,080	150	0,34	55
Ternas	0,50	908020	21	24,88	785,30	37,080	150	0,34	55
Ternas	0,50	908021	22	25,23	815,77	37,080	150	0,34	55
Ternas	0,50	908022	23	25,76	838,91	37,080	150	0,34	55
Ternas	0,50	908023	24	26,11	869,22	37,080	150	0,34	55
Ternas	0,50	908024	25	27,06	922,25	37,080	150	0,34	55
Ternas	0,75	908025	1	9,26	135,50	25,240	169	0,32	47
Ternas	0,75	908026	2	11,59	188,15	25,240	169	0,32	47
Ternas	0,75	908027	3	13,01	252,12	25,240	169	0,32	47
Ternas	0,75	908028	4	14,45	298,77	25,240	169	0,32	47
Ternas	0,75	908029	5	15,42	337,62	25,240	169	0,32	47
Ternas	0,75	908030	6	16,43	375,44	25,240	169	0,32	47
Ternas	0,75	908031	7	17,33	416,11	25,240	169	0,32	47
Ternas	0,75	908032	8	18,60	479,09	25,240	169	0,32	47
Ternas	0,75	908033	9	19,41	523,55	25,240	169	0,32	47
Ternas	0,75	908034	10	20,16	558,20	25,240	169	0,32	47
Ternas	0,75	908035	11	21,10	603,31	25,240	169	0,32	47
Ternas	0,75	908036	12	21,79	646,12	25,240	169	0,32	47
Ternas	0,75	908037	13	22,44	679,75	25,240	169	0,32	47
Ternas	0,75	908038	14	23,07	726,09	25,240	169	0,32	47
Ternas	0,75	908039	15	23,68	759,04	25,240	169	0,32	47
Ternas	0,75	908040	16	24,28	800,45	25,240	169	0,32	47
Ternas	0,75	908041	17	24,85	832,55	25,240	169	0,32	47
Ternas	0,75	908042	18	25,36	864,26	25,240	169	0,32	47
Ternas	0,75	908043	19	26,16	918,34	25,240	169	0,32	47
Ternas	0,75	908044	20	26,56	953,30	25,240	169	0,32	47
Ternas	0,75	908045	21	27,15	989,91	25,240	169	0,32	47
Ternas	0,75	908046	22	27,54	1029,10	25,240	169	0,32	47
Ternas	0,75	908047	23	28,13	1061,14	25,240	169	0,32	47
Ternas	0,75	908048	24	28,53	1100,16	25,240	169	0,32	47
Ternas	0,75	908049	25	29,54	1164,37	25,240	169	0,32	47
Ternas	1,00	908050	1	8,65	149,29	18,640	180	0,31	43
Ternas	1,00	908051	2	12,19	212,08	18,640	180	0,31	43
Ternas	1,00	908052	3	13,74	287,25	18,640	180	0,31	43
Ternas	1,00	908053	4	15,31	343,10	18,640	180	0,31	43
Ternas	1,00	908054	5	16,36	390,85	18,640	180	0,31	43
Ternas	1,00	908055	6	17,46	437,88	18,640	180	0,31	43
Ternas	1,00	908056	7	18,45	487,61	18,640	180	0,31	43
Ternas	1,00	908057	8	19,79	560,77	18,640	180	0,31	43
Ternas	1,00	908058	9	20,67	614,24	18,640	180	0,31	43
Ternas	1,00	908059	10	21,49	657,82	18,640	180	0,31	43
Ternas	1,00	908060	11	22,50	712,53	18,640	180	0,31	43
Ternas	1,00	908061	12	23,25	764,20	18,640	180	0,31	43
Ternas	1,00	908062	13	23,96	806,65	18,640	180	0,31	43
Ternas	1,00	908063	14	24,65	861,77	18,640	180	0,31	43
Ternas	1,00	908064	15	25,31	903,49	18,640	180	0,31	43
Ternas	1,00	908065	16	25,96	953,63	18,640	180	0,31	43
Ternas	1,00	908066	17	26,58	994,41	18,640	180	0,31	43
Ternas	1,00	908067	18	27,14	1034,77	18,640	180	0,31	43
Ternas	1,00	908068	19	28,00	1098,46	18,640	180	0,31	43
Ternas	1,00	908069	20	28,43	1141,97	18,640	180	0,31	43
Ternas	1,00	908070	21	29,07	1187,27	18,640	180	0,31	43
Ternas	1,00	908071	22	29,50	1234,99	18,640	180	0,31	43
Ternas	1,00	908072	23	30,15	1275,71	18,640	180	0,31	43
Ternas	1,00	908073	24	30,58	1323,24	18,640	180	0,31	43
Ternas	1,00	908074	25	31,64	1398,07	18,640	180	0,31	43
Ternas	1,50	908075	1	10,25	173,05	12,460	199	0,29	37
Ternas	1,50	908076	2	13,12	253,88	12,460	199	0,29	37
Ternas	1,50	908077	3	14,87	348,75	12,460	199	0,29	37
Ternas	1,50	908078	4	16,65	421,16	12,460	199	0,29	37
Ternas	1,50	908079	5	17,84	484,99	12,460	199	0,29	37
Ternas	1,50	908080	6	19,08	548,58	12,460	199	0,29	37
Ternas	1,50	908081	7	20,20	614,65	12,460	199	0,29	37
Ternas	1,50	908082	8	21,66	705,92	12,460	199	0,29	37
Ternas	1,50	908083	9	22,66	775,64	12,460	199	0,29	37
Ternas	1,50	908084	10	23,58	835,33	12,460	199	0,29	37
Ternas	1,50	908085	11	24,69	907,23	12,460	199	0,29	37
Ternas	1,50	908086	12	25,54	974,92	12,460	199	0,29	37
Ternas	1,50	908087	13	26,34	1033,33	12,460	199	0,29	37
Ternas	1,50	908088	14	27,12	1104,35	12,460	199	0,29	37
Ternas	1,50	908089	15	27,88	1161,93	12,460	199	0,29	37
Ternas	1,50	908090	16	28,60	1227,89	12,460	199	0,29	37
Ternas	1,50	908091	17	29,31	1284,41	12,460	199	0,29	37
Ternas	1,50	908092	18	29,94	1340,48	12,460	199	0,29	37
Ternas	1,50	908093	19	30,88	1421,35	12,460	199	0,29	37
Ternas	1,50	908094	20	31,37	1480,39	12,460	199	0,29	37
Ternas	1,50	908095	21	32,10	1541,45	12,460	199	0,29	37
Ternas	1,50	908096	22	32,58	1604,68	12,460	199	0,29	37
Ternas	1,50	908097	23	33,31	1661,13	12,460	199	0,29	37
Ternas	1,50	908098	24	33,80	1724,14	12,460	199	0,29	37
Ternas	1,50	908099	25	34,95	1817,75	12,460	199	0,29	37
Ternas	2,50	908100	1	12,12	236,18	7,63	188	0,30	40
Ternas	2,50	908101	2	16,01	362,67	7,63	188	0,30	40
Ternas	2,50	908102	3	18,39	508,16	7,63	188	0,30	40
Ternas	2,50	908103	4	20,79	621,66	7,63	188	0,30	40
Ternas	2,50	908104	5	22,41	725,10	7,63	188	0,30	40
Ternas	2,50	908105	6	24,09	829,78	7,63	188	0,30	40
Ternas	2,50	908106	7	25,61	936,27	7,63	188	0,30	40
Ternas	2,50	908107	8	27,44	1073,33	7,63	188	0,30	40
Ternas	2,50	908108	9	28,79	1183,20	7,63	188	0,30	40
Ternas	2,50	908109	10	30,05	1282,59	7,63	188	0,30	40
Ternas	2,50	908110	11	31,48	1397,48	7,63	188	0,30	40
Ternas	2,50	908111	12	32,63	1504,58	7,63	188	0,30	40
Ternas	2,50	908112	13	33,72	1602,25	7,63	188	0,30	40
Ternas	2,50	908113	14	34,77	1712,30	7,63	188	0,30	40
Ternas	2,50	908114	15	35,79	1808,83	7,63	188	0,30	40
Ternas	2,50	908115	16	36,78	1913,60	7,63	188	0,30	40
Ternas	2,50	908116	17	37,74	2008,70	7,63	188	0,30	40
Ternas	2,50	908117	18	38,60	2103,18	7,63	188	0,30	40
Ternas	2,50	908118	19	39,79	2227,06	7,63	188	0,30	40
Ternas	2,50	908119	20	40,45	2324,00	7,63	188	0,30	40
Ternas	2,50	908120	21	41,44	2423,70	7,63	188	0,30	40
Ternas	2,50	908121	22	42,10	2524,75	7,63	188	0,30	40
Ternas	2,50	908122	23	43,09	2619,76	7,63	188	0,30	40
Ternas	2,50	908123	24	43,75	2720,52	7,63	188	0,30	40
Ternas	2,50	908124	25	45,16	2862,02	7,63	188	0,30	40

VERWANDTE PRODUKTE

VERSAND- UND LIEFERZEITEN

Versand- und Lieferzeiten – Häufig gestellte Fragen

F: Wie funktioniert der Produktversand?

A: Wir versenden innerhalb Brasiliens. Wir arbeiten mit der Post (SEDEX und PAC) und verschiedenen Partner-Versanddienstleistern zusammen. Nach Abschluss Ihrer Bestellung berechnet unser System anhand von Gewicht und Abmessungen Ihrer Bestellung die besten Versandoptionen für Ihre Postleitzahl und zeigt diese an.

F: Wie lange ist die Lieferzeit für meine Bestellung?

A: Unsere gesamte Lieferzeit setzt sich aus zwei Phasen zusammen: Verfügbarkeitszeit + Transportzeit.

Verfügbarkeitszeitraum:
- Produkte auf Lager: Wenn das Produkt auf Lager ist, wird es innerhalb von 2 Werktagen versendet.
- Produkte auf Bestellung gefertigt: Um höchste Qualität und Flexibilität zu gewährleisten, werden viele unserer Kabel auf Bestellung gefertigt . In diesen Fällen beträgt die Produktions- und Lieferzeit 15 Werktage.
Frist des Fluggesellschaftsunternehmens:
- Dies ist die Zeit, die der Versand nach dem Versand benötigt, um Sie zu erreichen . Dieser Zeitraum wird bei der Berechnung der Versandkosten in Ihrem Warenkorb angezeigt.

Daher beträgt die voraussichtliche Lieferzeit für ein Produkt, das sich in Produktion befindet, insgesamt 15 Werktage zuzüglich der Versandzeit.

F: Warum beträgt die Produktionsvorlaufzeit 15 Werktage? Was passiert bei Verzögerungen?

A: Dank unseres On-Demand-Produktionsmodells können wir Ihnen hochwertige Industriekabel in der exakt benötigten Länge zu äußerst wettbewerbsfähigen Preisen anbieten. Als Fertigungsbetrieb unterliegt unser Produktionsprozess verschiedenen Faktoren, wie dem Wareneingang und dem Betrieb komplexer Maschinen. Wir sind uns bewusst, dass unvorhergesehene Ereignisse eintreten können. Sollte es zu einer Verzögerung kommen, die den 15-tägigen Produktionszeitraum beeinflussen könnte, wird sich unser Team proaktiv mit Ihnen in Verbindung setzen, um Sie über den neuen Zeitplan zu informieren. Wir legen Wert auf absolute Transparenz während des gesamten Prozesses.

F: Kann ich eine Bestellung stornieren, die sich bereits in Produktion befindet?

A: Bei Produkten, die auf Bestellung gefertigt werden (Fertigung nach Auftrag), können wir keine Stornierungen mehr akzeptieren, sobald die Produktion begonnen hat. Um eine schnelle und wettbewerbsfähige Produktion zu gewährleisten, werden die Rohmaterialien für Ihr Kabel separat bereitgestellt und reserviert. Die Fertigung beginnt unmittelbar nach Zahlungseingang. Bitte überprüfen Sie Ihre Bestellung sorgfältig, bevor Sie sie abschließen. Bei Fragen wenden Sie sich bitte an unser Team.

Custos de Frete

F: Wie werden die Versandkosten berechnet?

A: Der Wert wird automatisch in Ihrem Warenkorb berechnet, basierend auf dem Gesamtgewicht der Produkte, den Abmessungen der Verpackung und der eingegebenen Zielpostleitzahl.

F: Bieten Sie kostenlosen Versand an?

A: Derzeit haben wir keine feste Regelung für kostenlosen Versand. Gelegentlich bieten wir jedoch Sonderaktionen an. Am genauesten können Sie die Versandkosten für Ihren Standort ermitteln, indem Sie die gewünschten Produkte und Ihre Postleitzahl in den Warenkorb legen.

Garantie und Rückgabe

F: Wie lauten die Rückgabe- und Umtauschbedingungen?

A: Gemäß unseren Richtlinien und dem Verbraucherschutzgesetz akzeptieren wir Rücksendungen aufgrund von Fehlkäufen oder Herstellungsfehlern innerhalb von 7 (sieben) Kalendertagen nach Erhalt der Ware. Um die Rücksendung einzuleiten, kontaktieren Sie bitte unseren Kundenservice per E-Mail. ecommerce@innovcable. Com.br Bitte geben Sie die Bestellnummer und den Grund für die Rücksendung an. Das Produkt muss in der Originalverpackung, unbeschädigt und ohne Gebrauchsspuren zurückgesendet werden. Wir weisen ausdrücklich darauf hin, dass diese Rückgabebedingungen auch nach Erhalt des Produkts unverändert gelten.

F: Gibt es eine Garantie auf die Produkte?

A: Ja. Alle Kabel unserer Produktlinie haben eine Garantie gegen Herstellungsfehler. Die jeweilige Garantiezeit finden Sie auf der Produktseite. Die Garantie deckt keine Schäden ab, die durch unsachgemäße Installation, Missbrauch oder normale Abnutzung entstehen.

Verladung und Transport

1. Beim Anheben mit einem Kran muss das richtige Seil verwendet werden, das an einer Achse befestigt ist, die sich in der Mitte der Spule befindet.

* Kopf hoch:
– Bringen Sie es so nah wie möglich an den Boden.
Bewegen Sie sich langsam und halten Sie, sobald Sie die richtige Position erreicht haben, nicht abrupt an.

2. Bei Verwendung eines Gabelstaplers dürfen die Fässer nicht durch den Gabelstapler beschädigt werden.

* Kopf hoch:
Platziere die Spule in der Mitte der Gabel.
Die Breite der Gabel muss größer sein als die der Spule.

Transport und Entladung

✽ Vorsichtsmaßnahmen beim Umgang mit Kabeln:
• Die Spulen dürfen nicht abgedeckt werden.
• Nicht weiter als 20 m rollen.
• Verwenden Sie beim Umziehen keine scharfen Gegenstände.
• Eine beschädigte Spule darf nicht aufgerollt werden.
• Nicht auf unebenen Oberflächen rollen.
• Lagern Sie die Spule nicht in der Nähe von Heizgeräten oder brennbaren Materialien.

Prüfungen beim Umgang mit Kabeln – Lagerung

• Entfernen Sie die Schutzmaterialien und die Verpackung, die die Kabeltrommeln und Kabel schützen, erst, wenn diese verwendet werden.
• An einem geschützten oder geschlossenen Ort lagern, um Beschädigungen durch Maschinen zu vermeiden.
• Bei längerer Lagerung an einem geeigneten, geschlossenen Ort aufbewahren. (Spulen und Verpackung sollten trocken gelagert werden.)
• Versiegeln Sie beide Enden der restlichen Kabel auf den Trommeln mit Schrumpfschlauch, um die Aufnahme von Feuchtigkeit zu verhindern.

PRODUKTE/KATEGORIEN >
