Geschirmtes Instrumentenkabel mit Einzel- und Sammelband (BFIC) / Kupferband (FC) 300 V NBR 10300

Geschirmtes Instrumentenkabel mit Einzel- und Sammelband sowie Kupferband.

Instrumentenkabel; einzeln/kollektiv geschirmt mit Kupferband; max. 2,50 mm²; 300 V; 1 bis 56 Adernpaare oder -tripel; nummerierte Adern; PVC / PVC / PVC; flammwidrig; +70 °C

DATENBLATT HERUNTERLADEN

Geschirmtes Instrumentenkabel mit Einzel- und Sammelband (BFIC) / Kupferband (FC) 300 V NBR 10300

Anzahl der Fahrer:

1

2

3

4

5

6

7

8

10

12

14

15

16

18

20

22

24

25

26

28

30

32

34

35

36

38

40

42

Konstruktion:

von

Terna

Quadra

Querschnitt (mm²):

0,50

0,75

1,00

1,50

2,50

Reinigen

Nagetierschutz?

Ja, Nagetierschutz hinzufügen (+30%) (+R$3,37)

Bietet zusätzlichen Schutz vor Nagetieren und Termiten. Der Preis wird in Ihrem Warenkorb aktualisiert.

💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.

Überragender Schutz und höchste Zuverlässigkeit für Ihre industrielle MesstechnikDieses Kabel wurde für anspruchsvollste Industrieanwendungen entwickelt, bei denen Signalintegrität entscheidend ist. Es zeichnet sich durch seine robuste Konstruktion, hohe Sicherheit und dreifache Schirmung aus – unerlässlich für maximale Leistung und den Schutz Ihrer strategischen Betriebsdaten.

Maximaler Signalschutz: Dreifache Abschirmung (Einzel-, Gruppen- und Kupferbandabschirmung) eliminiert Störungen und Übersprechen.
Hohe Haltbarkeit und Widerstandsfähigkeit: Hervorragende Beständigkeit gegenüber Feuchtigkeit, UV-Strahlung und verschiedenen Chemikalien.
Betriebssicherheit garantiert: Diese Verbindung besitzt flammhemmende Eigenschaften und trägt nicht zur Brandausbreitung bei, wodurch Ihr Eigentum und Ihre Teams geschützt werden.
Breites Anwendungsspektrum: Ideal für analoge, digitale und HART-Protokollsignale.
Zuverlässigkeit der Übertragung: 100% Kupferleiter und niedriger ohmscher Widerstand für präzise und verlustfreie Datenkommunikation.

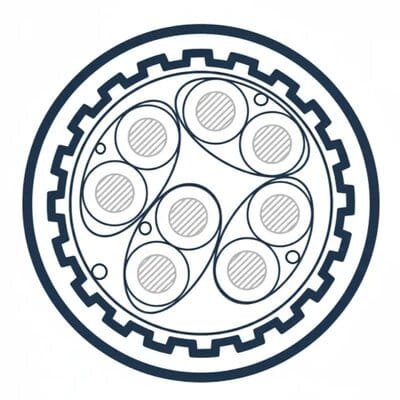

DESIGN FÜR PRODUKTE

Litzenleiter aus blanken elektrolytischen Kupferdrähten, weich, Litzenklasse 2 NBR NM 280.
Isolierung aus thermoplastischer Verbundmasse auf Basis von Polyvinylchlorid (PVC/A).
Treffen von Fahrern in Zweier-, Dreier- oder Vierergruppen.
Steigung: 50 bis 65 mm
Einzelabschirmung mit aluminisiertem Polyesterband, mit einem flexiblen Ableitungsleiter mit einem Querschnitt von 0,5 mm², der aus verzinnten elektrolytischen Kupferdrähten besteht.
Separator aus Polyesterband und kollektive Abschirmung aus aluminisiertem Polyesterband, mit einem flexiblen Ableitungsleiter mit einem Querschnitt von 0,5 mm², der aus verzinnten elektrolytischen Kupferdrähten gebildet wird.
Kommunikationskabel bestehend aus einem Litzenleiter mit einem Querschnitt von 0.50 mm², Isolierung aus (PVC/A), blaue Farbe (falls verwendet).
Zwischenschicht aus thermoplastischer Verbundmasse auf Basis von Polyvinylchlorid (PVC/ST1).
Abschirmung mit Kupferband.
Thermoplastische Verbundbeschichtung auf Basis von Polyvinylchlorid (PVC/ST1) in Schwarz.

EINZELHEITEN

Vorteile

Überlegener elektromagnetischer Schutz: Einzel-, Gruppen- und Kupferbandabschirmung für maximalen Schutz vor elektromagnetischen Störungen.
Rauschfreies Signal: Konstruktion, die vollständige Immunität gegen Übersprechen zwischen den Paaren bietet.
Hohe Leitfähigkeit: Es verwendet 99,9% reines Elektrolytkupfer, was einen geringeren Widerstand und Signalverlust gewährleistet.
Brandschutz: Hergestellt aus einer PVC-Mischung mit flammhemmenden und selbstverlöschenden Eigenschaften für erhöhte Sicherheit.
Hohe Haltbarkeit: Ausgezeichnete Beständigkeit gegenüber Feuchtigkeit, UV-Strahlung und verschiedenen Industriechemikalien.
Erhöhte Flexibilität: Es erleichtert die Installation in Leitungen und an Orten mit komplexen und schwer zugänglichen Gegebenheiten.
Zuverlässige Übertragung: Geringe dielektrische Verluste gewährleisten die Integrität sowohl analoger als auch digitaler Signale.
Protokollkompatibilität: Ideal für Punkt-zu-Punkt-Instrumentierung und entspricht vollständig dem Hart-Protokoll (4-20mA).
Einfache Wartung: Farblich gekennzeichnete Paare vereinfachen die Installations- und Wartungsprozesse.
Vielseitigkeit der Optionen: Möglichkeit der Herstellung mit unterschiedlichen Materialien für Isolierung und Abdeckung.

Aplicações

Prozessinstrumentierung: Vernetzung von Messgeräten, Sendern und Sensoren in Industrieanlagen.
Steuersignale: Sichere Übertragung von analogen (4-20mA) und digitalen Signalen für die Automatisierung.
Punkt-zu-Punkt-Verbindung: Direkte Verbindungen zwischen Feldgeräten und Kontroll- und Kommandozentralen.
Netzwerke mit HART-Protokoll: Automatisierungssysteme, die eine digitale Kommunikation über ein analoges Signal erfordern.
Aktuatorfunktion: Stromversorgung für konventionelle und elektronische Relaisschaltungen und Spulen.
Messsysteme: Vernetzung von Sensoren für Temperatur, Druck, Füllstand, Durchfluss und andere Variablen.
Allgemeine industrielle Automatisierung: Wird in Schaltschränken, Motorsteuerzentren (MCCs) und Produktionslinien eingesetzt.
Umgebungen mit elektrischem Rauschen: Installationen in der Nähe von Motoren, Wechselrichtern und Störquellen.
Chemische und petrochemische Industrie: Anwendungen in Festinstallationen, die hohe Zuverlässigkeit und Sicherheit erfordern.
Kritische Infrastrukturen: Wird in wichtigen Prozesserkennungs-, Alarm- und Steuerungssystemen eingesetzt.

DADOS TCNICOS

Informationen zu Gerais
Markierung	UNVERFÜGBAR
Produkttyp	BFIC FC Instrumentierungskabel für Festinstallationen.
Anwendungsbereich	Wird in Festinstallationen zur Übertragung von analogen (4-20mA) und digitalen Signalen, für Punkt-zu-Punkt-Instrumentierung, das Hart-Protokoll sowie für Verbindungen von Sensoren, Messgeräten und Relais in industriellen Umgebungen eingesetzt.
Elektrische Parameter
Isolationsspannung	300V
Maximaler elektrischer Widerstand des Leiters	Das variiert je nach Abschnitt: 0,50 mm²: 37,08 Ω/km 0,75 mm²: 25,24 Ω/km 1,00 mm²: 18,64 Ω/km 1,50 mm²: 12,46 Ω/km 2,50 mm²: 7,63 Ω/km
Gegenseitige Kapazität	Das variiert je nach Abschnitt: 0,50 mm²: 150 nF/km 0,75 mm²: 169 nF/km 1,00 mm²: 180 nF/km 1,50 mm²: 199 nF/km 2,50 mm²: 188 nF/km
Induktivität	Das variiert je nach Abschnitt: 0,50 mm²: 0,34 mH/km 0,75 mm²: 0,32 mH/km 1,00 mm²: 0,31 mH/km 1,50 mm²: 0,29 mH/km 2,50 mm²: 0,30 mH/km
Isolationswiderstand (bei 20°C)	Das variiert je nach Abschnitt: 0,50 mm²: 55 MΩ/km 0,75 mm²: 47 MΩ/km 1,00 mm²: 43 MΩ/km 1,50 mm²: 37 MΩ/km 2,50 mm²: 40 MΩ/km
Routineuntersuchungen	Elektrischer Widerstand des Leiters bei 20°C, Wechselspannung, Isolationswiderstand.
Produktdesign
Leitermaterial	Blankes Elektrolytkupfer, weichgeglüht, Mindestreinheit 99,90%.
Fahrerklasse	Zeichenkettensatz der Klasse 2 (Klasse 5 auf Anfrage erhältlich).
Venenisolierungsmaterial	Thermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/A).
Art der Drehung	Die Dirigenten versammelten sich in Zweier-, Dreier- oder Vierergruppen.
Drehschritt	50 bis 65mm.
Straßenfarbcode	Paare: Schwarz und Weiß; Trios: Schwarz, Weiß und Rot.
Personenschutz	Aluminisiertes Polyesterband mit einem 0,5 mm² verzinnten, flexiblen Kupfer-Ableitungsleiter.
Separator	Polyesterband.
Kollektive Abschirmung	Aluminisiertes Polyesterband mit einem 0,5 mm² verzinnten, flexiblen Kupfer-Ableitungsleiter.
Zusätzliche Abschirmung	Abschirmung mit Kupferband.
Zwischendeckmaterial	Thermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/ST1).
Außendachmaterial	Thermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/ST1).
Farbe des Bezugs	Schwarz.
Kommunikationskabel	Optional: 0.50 mm² Litzenleiter mit blauer PVC/A-Isolierung.
Produkteigenschaften
Maximale Temperatur im Leiter	70°C im Dauerbetrieb.
Flammschutzmittel	Ja, es ist schwer entflammbar und selbstverlöschend.
UV-beständig	Ja.
Feuchtigkeitsbeständig	Ja.
Chemikalienbeständig	Ja.
Flexibilität	Hervorragende Flexibilität.
Störfestigkeit	Hervorragender Schutz gegen externe elektromagnetische Störungen und Übersprechen.
Bauoptionen (auf Anfrage)
Optionaler Treiber	Verzinnter Kupferleiter; Litzenleiter der Klasse 5.
Isolierung für andere Temperaturen	PVC/E (105 °C), XLPE (90 °C oder 125 °C), HEPR (90 °C), PE (80 °C).
Optionale Abdeck-/Hintergrundmaterialien	PE, PVC/E, PVC/ST2, Spezial-PVC (öl- und chemikalienbeständig), LSZH (halogenfrei).
Optionale Außenabdeckung	Perfekt zylindrische Abdeckung für Kabelverschraubungen in explosionsgefährdeten Bereichen (Ex).
Anwendbare Standards
Konstruktion und Leistung	ABNT NBR 10300
Dirigenten	ABNT/MERCOSUL NM-280; NM-IEC 60228
Flammenausbreitung	NBR NM IEC 60332-3-23, Kategorie B
Andere	NBR 6812; NBR 6251

Dimensionstabelle

Typ	Nennquerschnitt (mm²)	Anzahl der Paare/Dreiergruppen	Außendurchmesser (mm)	Nenngewicht (kg/km)	Maximaler elektrischer Widerstand (Ω/Km)	Kapazität (nF/Km)	Induktivität (mH/Km)	Isolationswiderstand (MΩ/km bei 20°C)
von	0,5	2	11,33	195,83	37,08	150	0,34	55
von	0,5	3	14,22	268,92	37,08	150	0,34	55
von	0,5	4	14,59	300,09	37,08	150	0,34	55
von	0,5	5	15,02	328,2	37,08	150	0,34	55
von	0,5	6	15,79	358,26	37,08	150	0,34	55
von	0,5	7	16,48	391,14	37,08	150	0,34	55
von	0,5	8	17,55	446,64	37,08	150	0,34	55
von	0,5	9	18,17	483,32	37,08	150	0,34	55
von	0,5	10	18,73	510,18	37,08	150	0,34	55
von	0,5	11	19,51	547,56	37,08	150	0,34	55
von	0,5	12	20,02	582,51	37,08	150	0,34	55
von	0,5	13	20,53	608,62	37,08	150	0,34	55
von	0,5	14	21,01	647,27	37,08	150	0,34	55
von	0,5	15	21,48	672,71	37,08	150	0,34	55
von	0,5	16	21,94	706,6	37,08	150	0,34	55
von	0,5	17	22,36	730,99	37,08	150	0,34	55
von	0,5	18	22,8	755,71	37,08	150	0,34	55
von	0,5	19	23,42	801,23	37,08	150	0,34	55
von	0,5	20	23,82	829,89	37,08	150	0,34	55
von	0,5	21	24,21	858,2	37,08	150	0,34	55
von	0,5	22	24,6	890,91	37,08	150	0,34	55
von	0,5	23	24,97	914,46	37,08	150	0,34	55
von	0,5	24	25,34	946,82	37,08	150	0,34	55
von	0,5	25	25,74	1089,11	37,08	150	0,34	55
von	0,75	2	11,84	216,68	25,24	169	0,32	47
von	0,75	3	15,08	301,44	25,24	169	0,32	47
von	0,75	4	15,49	339,61	25,24	169	0,32	47
von	0,75	5	15,96	374,43	25,24	169	0,32	47
von	0,75	6	16,83	411,96	25,24	169	0,32	47
von	0,75	7	17,6	452,13	25,24	169	0,32	47
von	0,75	8	18,75	516,15	25,24	169	0,32	47
von	0,75	9	19,44	560,04	25,24	169	0,32	47
von	0,75	10	20,07	593,99	25,24	169	0,32	47
von	0,75	11	20,91	639,23	25,24	169	0,32	47
von	0,75	12	21,49	681,18	25,24	169	0,32	47
von	0,75	13	22,06	714,29	25,24	169	0,32	47
von	0,75	14	22,59	759,86	25,24	169	0,32	47
von	0,75	15	23,12	792,22	25,24	169	0,32	47
von	0,75	16	23,64	832,98	25,24	169	0,32	47
von	0,75	17	24,11	864,17	25,24	169	0,32	47
von	0,75	18	24,6	895,73	25,24	169	0,32	47
von	0,75	19	25,27	949	25,24	169	0,32	47
von	0,75	20	25,72	984,45	25,24	169	0,32	47
von	0,75	21	26,15	1019,49	25,24	169	0,32	47
von	0,75	22	26,59	1058,94	25,24	169	0,32	47
von	0,75	23	27	1089,18	25,24	169	0,32	47
von	0,75	24	27,42	1128,23	25,24	169	0,32	47
von	0,75	25	27,84	1277,93	25,24	169	0,32	47
von	1	2	12,27	235,89	18,64	180	0,31	43
von	1	3	15,8	331,65	18,64	180	0,31	43
von	1	4	16,25	376,17	18,64	180	0,31	43
von	1	5	16,77	417,44	18,64	180	0,31	43
von	1	6	17,71	462,08	18,64	180	0,31	43
von	1	7	18,55	509,18	18,64	180	0,31	43
von	1	8	19,77	581,19	18,64	180	0,31	43
von	1	9	20,52	631,96	18,64	180	0,31	43
von	1	10	21,21	672,69	18,64	180	0,31	43
von	1	11	22,11	725,35	18,64	180	0,31	43
von	1	12	22,73	774	18,64	180	0,31	43
von	1	13	23,36	813,81	18,64	180	0,31	43
von	1	14	23,94	866,02	18,64	180	0,31	43
von	1	15	24,52	905	18,64	180	0,31	43
von	1	16	25,08	952,36	18,64	180	0,31	43
von	1	17	25,59	990,07	18,64	180	0,31	43
von	1	18	26,13	1028,18	18,64	180	0,31	43
von	1	19	26,83	1088,8	18,64	180	0,31	43
von	1	20	27,33	1130,76	18,64	180	0,31	43
von	1	21	27,8	1172,27	18,64	180	0,31	43
von	1	22	28,28	1218,19	18,64	180	0,31	43
von	1	23	28,73	1254,87	18,64	180	0,31	43
von	1	24	29,18	1300,36	18,64	180	0,31	43
von	1	25	29,63	1457,11	18,64	180	0,31	43
von	1,5	2	12,95	256,64	12,46	199	0,29	37
von	1,5	3	16,94	366,36	12,46	199	0,29	37
von	1,5	4	17,45	421,67	12,46	199	0,29	37
von	1,5	5	18,03	473,8	12,46	199	0,29	37
von	1,5	6	19,1	529,73	12,46	199	0,29	37
von	1,5	7	20,05	588,02	12,46	199	0,29	37
von	1,5	8	21,37	672,92	12,46	199	0,29	37
von	1,5	9	22,22	734,89	12,46	199	0,29	37
von	1,5	10	23	786,75	12,46	199	0,29	37
von	1,5	11	23,98	851,57	12,46	199	0,29	37
von	1,5	12	24,69	911,31	12,46	199	0,29	37
von	1,5	13	25,39	962,22	12,46	199	0,29	37
von	1,5	14	26,05	1025,47	12,46	199	0,29	37
von	1,5	15	26,71	1075,5	12,46	199	0,29	37
von	1,5	16	27,34	1133,87	12,46	199	0,29	37
von	1,5	17	27,92	1182,54	12,46	199	0,29	37
von	1,5	18	28,53	1231,65	12,46	199	0,29	37
von	1,5	19	29,3	1304,55	12,46	199	0,29	37
von	1,5	20	29,86	1357,48	12,46	199	0,29	37
von	1,5	21	30,39	1409,94	12,46	199	0,29	37
von	1,5	22	30,93	1466,8	12,46	199	0,29	37
von	1,5	23	31,44	1514,4	12,46	199	0,29	37
von	1,5	24	31,95	1570,8	12,46	199	0,29	37
von	1,5	25	32,43	1739,71	12,46	199	0,29	37
von	2,5	2	14,03	314,94	7,63	188	0,3	40
von	2,5	3	18,75	457,06	7,63	188	0,3	40
von	2,5	4	19,35	533,93	7,63	188	0,3	40
von	2,5	5	20,04	607,84	7,63	188	0,3	40
von	2,5	6	21,3	687,08	7,63	188	0,3	40
von	2,5	7	22,43	768,29	7,63	188	0,3	40
von	2,5	8	23,91	878,74	7,63	188	0,3	40
von	2,5	9	24,92	963,5	7,63	188	0,3	40
von	2,5	10	25,84	1037,91	7,63	188	0,3	40
von	2,5	11	26,97	1126,91	7,63	188	0,3	40
von	2,5	12	27,8	1209,03	7,63	188	0,3	40
von	2,5	13	28,64	1282,32	7,63	188	0,3	40
von	2,5	14	29,41	1367,77	7,63	188	0,3	40
von	2,5	15	30,19	1440,01	7,63	188	0,3	40
von	2,5	16	30,94	1520,51	7,63	188	0,3	40
von	2,5	17	31,63	1591,15	7,63	188	0,3	40
von	2,5	18	32,35	1662,29	7,63	188	0,3	40
von	2,5	19	33,22	1759,22	7,63	188	0,3	40
von	2,5	20	33,88	1834,08	7,63	188	0,3	40
von	2,5	21	34,51	1908,39	7,63	188	0,3	40
von	2,5	22	35,15	1987,1	7,63	188	0,3	40
von	2,5	23	35,75	2056,46	7,63	188	0,3	40
von	2,5	24	36,35	2134,62	7,63	188	0,3	40
von	2,5	25	36,88	2326,87	7,63	188	0,3	40
Terna	0,5	2	12,96	211,96	37,08	150	0,34	55
Terna	0,5	3	14,22	270,27	37,08	150	0,34	55
Terna	0,5	4	15,51	310,88	37,08	150	0,34	55
Terna	0,5	5	16,37	343,64	37,08	150	0,34	55
Terna	0,5	6	17,27	375,42	37,08	150	0,34	55
Terna	0,5	7	18,08	410,02	37,08	150	0,34	55
Terna	0,5	8	19,26	468,04	37,08	150	0,34	55
Terna	0,5	9	19,99	506,34	37,08	150	0,34	55
Terna	0,5	10	20,65	534,82	37,08	150	0,34	55
Terna	0,5	11	21,52	574,21	37,08	150	0,34	55
Terna	0,5	12	22,13	610,81	37,08	150	0,34	55
Terna	0,5	13	22,72	638,21	37,08	150	0,34	55
Terna	0,5	14	23,28	678,34	37,08	150	0,34	55
Terna	0,5	15	23,83	705,06	37,08	150	0,34	55
Terna	0,5	16	24,35	740,25	37,08	150	0,34	55
Terna	0,5	17	24,87	766,11	37,08	150	0,34	55
Terna	0,5	18	25,32	791,59	37,08	150	0,34	55
Terna	0,5	19	26,06	839,68	37,08	150	0,34	55
Terna	0,5	20	26,42	868,38	37,08	150	0,34	55
Terna	0,5	21	26,94	898,73	37,08	150	0,34	55
Terna	0,5	22	27,3	931,66	37,08	150	0,34	55
Terna	0,5	23	27,83	957,44	37,08	150	0,34	55
Terna	0,5	24	28,18	990,19	37,08	150	0,34	55
Terna	0,5	25	28,92	1033,42	37,08	150	0,34	55
Terna	0,75	2	13,66	239,24	25,24	169	0,32	47
Terna	0,75	3	15,08	310,16	25,24	169	0,32	47
Terna	0,75	4	16,52	360,7	25,24	169	0,32	47
Terna	0,75	5	17,48	402,98	25,24	169	0,32	47
Terna	0,75	6	18,49	444,69	25,24	169	0,32	47
Terna	0,75	7	19,4	489,04	25,24	169	0,32	47
Terna	0,75	8	20,67	558,13	25,24	169	0,32	47
Terna	0,75	9	21,47	606,09	25,24	169	0,32	47
Terna	0,75	10	22,22	644,11	25,24	169	0,32	47
Terna	0,75	11	23,16	693,85	25,24	169	0,32	47
Terna	0,75	12	23,85	739,9	25,24	169	0,32	47
Terna	0,75	13	24,5	776,71	25,24	169	0,32	47
Terna	0,75	14	25,14	826,19	25,24	169	0,32	47
Terna	0,75	15	25,75	862,24	25,24	169	0,32	47
Terna	0,75	16	26,34	906,71	25,24	169	0,32	47
Terna	0,75	17	26,91	941,79	25,24	169	0,32	47
Terna	0,75	18	27,42	976,45	25,24	169	0,32	47
Terna	0,75	19	28,23	1034,86	25,24	169	0,32	47
Terna	0,75	20	28,62	1072,6	25,24	169	0,32	47
Terna	0,75	21	29,21	1112,18	25,24	169	0,32	47
Terna	0,75	22	29,61	1154,13	25,24	169	0,32	47
Terna	0,75	23	30,2	1189,12	25,24	169	0,32	47
Terna	0,75	24	30,59	1230,86	25,24	169	0,32	47
Terna	0,75	25	31,39	1284,35	25,24	169	0,32	47
Terna	1	2	14,25	264,65	18,64	180	0,31	43
Terna	1	3	15,8	347,4	18,64	180	0,31	43
Terna	1	4	17,37	407,97	18,64	180	0,31	43
Terna	1	5	18,42	458,97	18,64	180	0,31	43
Terna	1	6	19,52	510,25	18,64	180	0,31	43
Terna	1	7	20,51	564	18,64	180	0,31	43
Terna	1	8	21,86	643,62	18,64	180	0,31	43
Terna	1	9	22,74	700,9	18,64	180	0,31	43
Terna	1	10	23,55	748,14	18,64	180	0,31	43
Terna	1	11	24,56	807,8	18,64	180	0,31	43
Terna	1	12	25,31	863	18,64	180	0,31	43
Terna	1	13	26,02	908,93	18,64	180	0,31	43
Terna	1	14	26,71	967,46	18,64	180	0,31	43
Terna	1	15	27,38	1012,56	18,64	180	0,31	43
Terna	1	16	28,02	1066,04	18,64	180	0,31	43
Terna	1	17	28,65	1110,08	18,64	180	0,31	43
Terna	1	18	29,21	1153,96	18,64	180	0,31	43
Terna	1	19	30,06	1221,66	18,64	180	0,31	43
Terna	1	20	30,49	1268,49	18,64	180	0,31	43
Terna	1	21	31,14	1317,04	18,64	180	0,31	43
Terna	1	22	31,57	1367,77	18,64	180	0,31	43
Terna	1	23	32,21	1411,7	18,64	180	0,31	43
Terna	1	24	32,64	1462,21	18,64	180	0,31	43
Terna	1	25	33,5	1525,53	18,64	180	0,31	43
Terna	1,5	2	15,19	295,18	12,46	199	0,29	37
Terna	1,5	3	16,94	395,24	12,46	199	0,29	37
Terna	1,5	4	18,71	471,07	12,46	199	0,29	37
Terna	1,5	5	19,9	538,06	12,46	199	0,29	37
Terna	1,5	6	21,14	605,09	12,46	199	0,29	37
Terna	1,5	7	22,26	674,47	12,46	199	0,29	37
Terna	1,5	8	23,73	771,58	12,46	199	0,29	37
Terna	1,5	9	24,72	844,51	12,46	199	0,29	37
Terna	1,5	10	25,65	907,34	12,46	199	0,29	37
Terna	1,5	11	26,76	983,67	12,46	199	0,29	37
Terna	1,5	12	27,61	1054,43	12,46	199	0,29	37
Terna	1,5	13	28,41	1115,88	12,46	199	0,29	37
Terna	1,5	14	29,19	1189,9	12,46	199	0,29	37
Terna	1,5	15	29,94	1250,47	12,46	199	0,29	37
Terna	1,5	16	30,67	1319,39	12,46	199	0,29	37
Terna	1,5	17	31,37	1378,84	12,46	199	0,29	37
Terna	1,5	18	32,01	1437,8	12,46	199	0,29	37
Terna	1,5	19	32,94	1522,96	12,46	199	0,29	37
Terna	1,5	20	33,43	1584,8	12,46	199	0,29	37
Terna	1,5	21	34,16	1648,78	12,46	199	0,29	37
Terna	1,5	22	34,65	1714,8	12,46	199	0,29	37
Terna	1,5	23	35,38	1774,15	12,46	199	0,29	37
Terna	1,5	24	35,86	1839,93	12,46	199	0,29	37
Terna	1,5	25	36,8	1920,21	12,46	199	0,29	37
Terna	2,5	2	16,67	374,41	7,63	188	0,3	40
Terna	2,5	3	18,75	512,03	7,63	188	0,3	40
Terna	2,5	4	20,84	620,12	7,63	188	0,3	40
Terna	2,5	5	22,25	718,55	7,63	188	0,3	40
Terna	2,5	6	23,72	817,85	7,63	188	0,3	40
Terna	2,5	7	25,04	919,12	7,63	188	0,3	40
Terna	2,5	8	26,7	1050,95	7,63	188	0,3	40
Terna	2,5	9	27,88	1155,62	7,63	188	0,3	40
Terna	2,5	10	28,97	1249,93	7,63	188	0,3	40
Terna	2,5	11	30,25	1359,49	7,63	188	0,3	40
Terna	2,5	12	31,25	1461,57	7,63	188	0,3	40
Terna	2,5	13	32,2	1554,27	7,63	188	0,3	40
Terna	2,5	14	33,12	1659,41	7,63	188	0,3	40
Terna	2,5	15	34,01	1751,06	7,63	188	0,3	40
Terna	2,5	16	34,88	1850,97	7,63	188	0,3	40
Terna	2,5	17	35,71	1941,29	7,63	188	0,3	40
Terna	2,5	18	36,46	2031,03	7,63	188	0,3	40
Terna	2,5	19	37,53	2149,39	7,63	188	0,3	40
Terna	2,5	20	38,11	2241,73	7,63	188	0,3	40
Terna	2,5	21	38,97	2336,61	7,63	188	0,3	40
Terna	2,5	22	39,55	2433,08	7,63	188	0,3	40
Terna	2,5	23	40,41	2523,29	7,63	188	0,3	40
Terna	2,5	24	40,98	2619,49	7,63	188	0,3	40
Terna	2,5	25	42,06	2732,84	7,63	188	0,3	40

VERWANDTE PRODUKTE

VERSAND- UND LIEFERZEITEN

Versand- und Lieferzeiten – Häufig gestellte Fragen

F: Wie funktioniert der Produktversand?

A: Wir versenden innerhalb Brasiliens. Wir arbeiten mit der Post (SEDEX und PAC) und verschiedenen Partner-Versanddienstleistern zusammen. Nach Abschluss Ihrer Bestellung berechnet unser System anhand von Gewicht und Abmessungen Ihrer Bestellung die besten Versandoptionen für Ihre Postleitzahl und zeigt diese an.

F: Wie lange ist die Lieferzeit für meine Bestellung?

A: Unsere gesamte Lieferzeit setzt sich aus zwei Phasen zusammen: Verfügbarkeitszeit + Transportzeit.

Verfügbarkeitszeitraum:
- Produkte auf Lager: Wenn das Produkt auf Lager ist, wird es innerhalb von 2 Werktagen versendet.
- Produkte auf Bestellung gefertigt: Um höchste Qualität und Flexibilität zu gewährleisten, werden viele unserer Kabel auf Bestellung gefertigt . In diesen Fällen beträgt die Produktions- und Lieferzeit 15 Werktage.
Frist des Fluggesellschaftsunternehmens:
- Dies ist die Zeit, die der Versand nach dem Versand benötigt, um Sie zu erreichen . Dieser Zeitraum wird bei der Berechnung der Versandkosten in Ihrem Warenkorb angezeigt.

Daher beträgt die voraussichtliche Lieferzeit für ein Produkt, das sich in Produktion befindet, insgesamt 15 Werktage zuzüglich der Versandzeit.

F: Warum beträgt die Produktionsvorlaufzeit 15 Werktage? Was passiert bei Verzögerungen?

A: Dank unseres On-Demand-Produktionsmodells können wir Ihnen hochwertige Industriekabel in der exakt benötigten Länge zu äußerst wettbewerbsfähigen Preisen anbieten. Als Fertigungsbetrieb unterliegt unser Produktionsprozess verschiedenen Faktoren, wie dem Wareneingang und dem Betrieb komplexer Maschinen. Wir sind uns bewusst, dass unvorhergesehene Ereignisse eintreten können. Sollte es zu einer Verzögerung kommen, die den 15-tägigen Produktionszeitraum beeinflussen könnte, wird sich unser Team proaktiv mit Ihnen in Verbindung setzen, um Sie über den neuen Zeitplan zu informieren. Wir legen Wert auf absolute Transparenz während des gesamten Prozesses.

F: Kann ich eine Bestellung stornieren, die sich bereits in Produktion befindet?

A: Bei Produkten, die auf Bestellung gefertigt werden (Fertigung nach Auftrag), können wir keine Stornierungen mehr akzeptieren, sobald die Produktion begonnen hat. Um eine schnelle und wettbewerbsfähige Produktion zu gewährleisten, werden die Rohmaterialien für Ihr Kabel separat bereitgestellt und reserviert. Die Fertigung beginnt unmittelbar nach Zahlungseingang. Bitte überprüfen Sie Ihre Bestellung sorgfältig, bevor Sie sie abschließen. Bei Fragen wenden Sie sich bitte an unser Team.

Custos de Frete

F: Wie werden die Versandkosten berechnet?

A: Der Wert wird automatisch in Ihrem Warenkorb berechnet, basierend auf dem Gesamtgewicht der Produkte, den Abmessungen der Verpackung und der eingegebenen Zielpostleitzahl.

F: Bieten Sie kostenlosen Versand an?

A: Derzeit haben wir keine feste Regelung für kostenlosen Versand. Gelegentlich bieten wir jedoch Sonderaktionen an. Am genauesten können Sie die Versandkosten für Ihren Standort ermitteln, indem Sie die gewünschten Produkte und Ihre Postleitzahl in den Warenkorb legen.

Garantie und Rückgabe

F: Wie lauten die Rückgabe- und Umtauschbedingungen?

A: Gemäß unseren Richtlinien und dem Verbraucherschutzgesetz akzeptieren wir Rücksendungen aufgrund von Fehlkäufen oder Herstellungsfehlern innerhalb von 7 (sieben) Kalendertagen nach Erhalt der Ware. Um die Rücksendung einzuleiten, kontaktieren Sie bitte unseren Kundenservice per E-Mail. ecommerce@innovcable. Com.br Bitte geben Sie die Bestellnummer und den Grund für die Rücksendung an. Das Produkt muss in der Originalverpackung, unbeschädigt und ohne Gebrauchsspuren zurückgesendet werden. Wir weisen ausdrücklich darauf hin, dass diese Rückgabebedingungen auch nach Erhalt des Produkts unverändert gelten.

F: Gibt es eine Garantie auf die Produkte?

A: Ja. Alle Kabel unserer Produktlinie haben eine Garantie gegen Herstellungsfehler. Die jeweilige Garantiezeit finden Sie auf der Produktseite. Die Garantie deckt keine Schäden ab, die durch unsachgemäße Installation, Missbrauch oder normale Abnutzung entstehen.

Verladung und Transport

1. Beim Anheben mit einem Kran muss das richtige Seil verwendet werden, das an einer Achse befestigt ist, die sich in der Mitte der Spule befindet.

* Kopf hoch:
– Bringen Sie es so nah wie möglich an den Boden.
Bewegen Sie sich langsam und halten Sie, sobald Sie die richtige Position erreicht haben, nicht abrupt an.

2. Bei Verwendung eines Gabelstaplers dürfen die Fässer nicht durch den Gabelstapler beschädigt werden.

* Kopf hoch:
Platziere die Spule in der Mitte der Gabel.
Die Breite der Gabel muss größer sein als die der Spule.

Transport und Entladung

✽ Vorsichtsmaßnahmen beim Umgang mit Kabeln:
• Die Spulen dürfen nicht abgedeckt werden.
• Nicht weiter als 20 m rollen.
• Verwenden Sie beim Umziehen keine scharfen Gegenstände.
• Eine beschädigte Spule darf nicht aufgerollt werden.
• Nicht auf unebenen Oberflächen rollen.
• Lagern Sie die Spule nicht in der Nähe von Heizgeräten oder brennbaren Materialien.

Prüfungen beim Umgang mit Kabeln – Lagerung

• Entfernen Sie die Schutzmaterialien und die Verpackung, die die Kabeltrommeln und Kabel schützen, erst, wenn diese verwendet werden.
• An einem geschützten oder geschlossenen Ort lagern, um Beschädigungen durch Maschinen zu vermeiden.
• Bei längerer Lagerung an einem geeigneten, geschlossenen Ort aufbewahren. (Spulen und Verpackung sollten trocken gelagert werden.)
• Versiegeln Sie beide Enden der restlichen Kabel auf den Trommeln mit Schrumpfschlauch, um die Aufnahme von Feuchtigkeit zu verhindern.

PRODUKTE/KATEGORIEN >
