Geschirmtes Instrumentenkabel mit Einzelband (BFI) / Kupfergeflecht (TC) 300V NBR 10300

Geschirmtes Instrumentenkabel mit Einzelband und Kupfergeflecht.

Instrumentenkabel; geschirmt mit Kupferband und -geflecht; max. 2,50 mm²; 300 V; 1 bis 56 Adernpaare oder -tripel; nummerierte Adern; PVC / PVC / PVC; flammhemmend; +70 °C

DATENBLATT HERUNTERLADEN

Geschirmtes Instrumentenkabel mit Einzelband (BFI) / Kupfergeflecht (TC) 300V NBR 10300

Anzahl der Fahrer:

1

2

3

4

5

6

7

8

10

12

14

15

16

18

20

22

24

25

26

28

30

32

34

35

36

38

40

42

Konstruktion:

von

Terna

Quadra

Querschnitt (mm²):

0,50

0,75

1,00

1,50

2,50

Reinigen

Nagetierschutz?

Ja, Nagetierschutz hinzufügen (+30%) (+R$3,14)

Bietet zusätzlichen Schutz vor Nagetieren und Termiten. Der Preis wird in Ihrem Warenkorb aktualisiert.

💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.

BFI/BTC Instrumentenkabel: Industrielle Leistung und SicherheitUnser Kabel wurde für anspruchsvollste Anwendungen entwickelt und garantiert die Übertragung von Signalen mit höchster Integrität. Die doppelte Schirmung gewährleistet maximalen Schutz vor Störungen und sorgt so für präzise Daten und zuverlässigere Prozesse.

Vollständiger Signalschutz: Einzelabschirmung (BFI) und Kupfergeflecht (BTC) eliminieren Rauschen und Übersprechen.
Fortschrittliche Flammschutzmittel: Eine spezielle Verbindung, die keine Flammen ausbreitet und so Ihr Team und Ihre Ausrüstung schützt.
Robuste und langlebige Konstruktion: Hohe Beständigkeit gegenüber Feuchtigkeit, Chemikalien und UV-Strahlung in rauen industriellen Umgebungen.
Breites Einsatzspektrum: Ideal für industrielle Automatisierung, Sensoren, Messgeräte und das Hart®-Protokoll (4-20 mA).
Reine Leitfähigkeit: Hergestellt aus 100% reinem Kupfer, um einen geringeren elektrischen Widerstand und eine maximale Signaleffizienz zu gewährleisten.

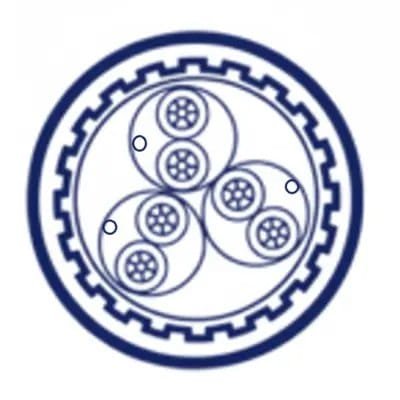

DESIGN FÜR PRODUKTE

Litzenleiter aus blanken elektrolytischen Kupferdrähten, weich, Litzenklasse 2 NBR NM 280.
Isolierung aus thermoplastischer Verbundmasse auf Basis von Polyvinylchlorid (PVC/A).
Treffen von Fahrern in Zweier-, Dreier- oder Vierergruppen.
Steigung: 50 bis 65 mm
Einzelabschirmung mit aluminisiertem Polyesterband, mit einem flexiblen Ableitungsleiter mit einem Querschnitt von 0,5 mm², der aus verzinnten elektrolytischen Kupferdrähten besteht.
Trennelement aus Polyesterband.
Kommunikationskabel bestehend aus einem Litzenleiter mit einem Querschnitt von 0,50 mm², Isolierung aus (PVC/A), blaue Farbe (falls verwendet).
Zwischenschicht aus thermoplastischer Verbundmasse auf Basis von Polyvinylchlorid (PVC/ST1).
Abschirmung aus blankem Kupferdrahtgewebe.
Thermoplastische Verbundbeschichtung auf Basis von Polyvinylchlorid (PVC/ST1).

EINZELHEITEN

Vorteile

Überlegener Signalschutz: Einzelabschirmung und Kupfergewebe gewährleisten Immunität gegen elektromagnetische Störungen und Übersprechen.
Hohe Zuverlässigkeit: Leiter aus 100% reinem Elektrolytkupfer für geringeren ohmschen Widerstand und maximale Übertragungseffizienz.
Verbesserte Sicherheit: Eine Verbindung mit flammhemmenden und selbstverlöschenden Eigenschaften, die die Sicherheit in jeder industriellen Umgebung erhöht.
Beständigkeit in rauen Umgebungen: Beständig gegen Chemikalien, Feuchtigkeit und UV-Strahlung, ideal für anspruchsvolle Industrieanlagen.
Einfache Installation: Eine Konstruktion, die eine gute Flexibilität bietet und die Handhabung und Montage vor Ort vereinfacht.
Klares und stabiles Signal: Die individuelle Abschirmung jedes Adernpaares/Dreiecks mit Ableitung gewährleistet eine effiziente elektrische Entladung bei gleichzeitiger Wahrung der Datenintegrität.
Eindeutige Identifizierung: Paare und Trios in unterschiedlichen Farben, die den Anschluss der Instrumente vereinfachen und beschleunigen.
Vielseitigkeit der Kommunikation: Vollständig kompatibel mit dem Hart®-Protokoll (4-20mA), digitalen Signalen und Punkt-zu-Punkt-Instrumentierungssystemen.
Qualitätssicherung: Hergestellt gemäß NBR 10300-Standards, wodurch ein Produkt mit zertifizierter Leistung gewährleistet wird.
Geringe dielektrische Verluste: Hochwertige PVC-Isolierung, die Signalverluste minimiert und somit ideal für präzise Messungen geeignet ist.

Aplicações

Allgemeine industrielle Messtechnik: Vernetzung von Sensoren, Messgeräten und Messumformern in verschiedenen industriellen Prozessen.
Analoge und digitale Signale: Übertragung von Steuersignalen wie 4-20mA, digitalen Signalen und Kommunikation über das Hart®-Protokoll.
Prozessautomatisierung: Wird in Steuerungs- und Automatisierungssystemen verwendet, um Feldgeräte mit Schalttafeln und SPSen zu verbinden.
Gerätestromversorgung: Ideal zur Stromversorgung von herkömmlichen Relais, elektronischen Relais und anderen kleinen Steuergeräten.
Punkt-zu-Punkt-Messung: Ideal für die direkte Verbindung zwischen Messgeräten und ihren jeweiligen Reglern oder Anzeigen.
Festinstallationen: Konzipiert für die Installation in Kabelrinnen, Leitungsrohren und Schaltschränken in industriellen Umgebungen.
Bereiche mit elektrischen Störungen: Empfohlen für Standorte, die einen hohen Schutz vor elektromagnetischen Störungen durch Motoren oder Stromkabel erfordern.
Chemische und petrochemische Industrie: Seine Robustheit und chemische Beständigkeit machen es ideal für Raffinerien und Verarbeitungsanlagen.
Papier- und Zellstoffsektor: Zuverlässigkeit der Instrumente in feuchter Umgebung und bei Vorhandensein chemischer Substanzen.
Stahl und Bergbau: Zuverlässige Leistung bei der Vernetzung von Sensoren in anspruchsvollen und großflächigen Industrieumgebungen.

DADOS TCNICOS

Informationen zu Gerais
Markierung	UNVERFÜGBAR
Produkttyp	BFI BTC 300V NBR 10300 Instrumentenkabel.
Elektrische Parameter
Isolationsspannung	300V
Maximaler elektrischer Widerstand des Leiters	Abhängig vom Querschnitt (z. B. 37,08 Ω/km für 0,50 mm²; 7,63 Ω/km für 2,50 mm²)
Isolationswiderstand	Abhängig vom Querschnitt (z. B. 55 MΩ/km für 0,50 mm²; 40 MΩ/km für 2,50 mm²)
Kapazität	Abhängig vom Wirkungsquerschnitt (z. B. 150 nF/km für 0,50 mm²; 188 nF/km für 2,50 mm²)
Induktivität	Abhängig vom Querschnitt (z. B. 0,34 mH/km für 0,50 mm²; 0,30 mH/km für 2,50 mm²)
Produktdesign
Leitermaterial	Blanker, elektrolytisch veredelter Kupferdraht, weichgeglüht (99,90 % Reinheit). Verzinntes Kupfer auf Anfrage erhältlich.
String-Klasse	Klasse 2 gemäß NBR NM 280. Klasse 5 auf Anfrage erhältlich.
Basismaterial für die Venenisolierung	Thermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/A).
Fahrertreffen	Paare, Trios oder Vierergruppen.
Drehschritt	50 zu 65mm
Personenschutz	Aluminisiertes Polyesterband.
Ableitungsleiter	Flexibles, verzinntes Elektrolytkupfer, 0,5 mm² Querschnitt.
Separator	Polyesterband.
Kommunikationskabel	Optional: 0,50 mm² Leiter mit blauer PVC/A-Isolierung.
Zwischenabdeckung	Thermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/ST1).
Kollektive Abschirmung	Drahtgeflecht aus blanken Kupferdrähten.
Außendachmaterial	Thermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/ST1).
Farbe des Bezugs	Nicht spezifiziert (in der Regel schwarz, kann aber variieren).
Straßenidentifizierung	Paare: Schwarz und Weiß. Anzüge: Schwarz, Weiß und Rot.
Produkteigenschaften
Anwendungsbereich	Festinstallationen in industriellen Umgebungen, Übertragung von analogen (4-20mA) und digitalen Signalen, Punkt-zu-Punkt-Instrumentierung, Hart®-Protokoll, Sensoren, Messgeräte und Relais.
Schutz vor Störungen	Empfohlen zum Schutz vor externen elektromagnetischen Störungen und zur Vermeidung von Übersprechen.
Maximale Temperatur im Leiter	70°C im Dauerbetrieb.
Flammschutzmittel	Ja, es ist schwer entflammbar und selbstverlöschend.
UV-beständig	Ja.
Chemikalienbeständig	Ja.
Feuchtigkeitsbeständig	Ja.
Hart®-Protokoll	Entspricht dem Hart®-Protokoll (4-20mA).
Bauoptionen (auf Anfrage)
Isoliermaterialien (andere Temperaturen)	PVC/E (105 °C), XLPE (90 °C oder 125 °C), HEPR (90 °C), PE (80 °C).
Deckmaterialien	PE, PVC/E, PVC/ST2, Spezial-PVC (öl- und chemikalienbeständig), LSZH (halogenfrei).
Sonderberichterstattung	Perfekt zylindrische Abdeckung zur Verwendung mit Kabelverschraubungen in explosionsgefährdeten Bereichen (Ex).
Anwendbare Standards
ABNT/MERCOSUR	NM-280, NM-IEC 60228
ABNT	NBR 10300, NBR 6812, NBR 6251, NBR NM IEC 60332-3-23 (Kategorie B)

Dimensionstabelle

Typ	Nennquerschnitt (mm²)	Anzahl der Elemente	Außendurchmesser (mm)	Nenngewicht (kg/km)	Maximaler elektrischer Widerstand (Ω/km)	Kapazität (nF/km)	Induktivität (mH/km)	Isolationswiderstand (MΩ/km bei 20°C)
Paare	0,5	2	11,35	180,17	37,08	150	0,34	55
Paare	0,5	3	14,24	247,63	37,08	150	0,34	55
Paare	0,5	4	14,61	278,53	37,08	150	0,34	55
Paare	0,5	5	15,03	305,88	37,08	150	0,34	55
Paare	0,5	6	15,81	334,53	37,08	150	0,34	55
Paare	0,5	7	16,49	366,17	37,08	150	0,34	55
Paare	0,5	8	17,56	420,5	37,08	150	0,34	55
Paare	0,5	9	18,18	456,06	37,08	150	0,34	55
Paare	0,5	10	18,75	481,91	37,08	150	0,34	55
Paare	0,5	11	19,52	518,27	37,08	150	0,34	55
Paare	0,5	12	20,03	552,29	37,08	150	0,34	55
Paare	0,5	13	20,54	577,48	37,08	150	0,34	55
Paare	0,5	14	21,02	615,27	37,08	150	0,34	55
Paare	0,5	15	21,49	639,84	37,08	150	0,34	55
Paare	0,5	16	21,95	672,9	37,08	150	0,34	55
Paare	0,5	17	22,38	696,53	37,08	150	0,34	55
Paare	0,5	18	22,82	720,45	37,08	150	0,34	55
Paare	0,5	19	23,43	765,24	37,08	150	0,34	55
Paare	0,5	20	23,84	793,17	37,08	150	0,34	55
Paare	0,5	21	24,22	820,78	37,08	150	0,34	55
Paare	0,5	22	24,61	852,79	37,08	150	0,34	55
Paare	0,5	23	24,98	875,67	37,08	150	0,34	55
Paare	0,5	24	25,35	907,35	37,08	150	0,34	55
Paare	0,5	25	25,76	1049,3	37,08	150	0,34	55
Paare	0,75	2	11,85	200,09	25,24	169	0,32	47
Paare	0,75	3	15,09	279	25,24	169	0,32	47
Paare	0,75	4	15,5	316,41	25,24	169	0,32	47
Paare	0,75	5	15,98	350,37	25,24	169	0,32	47
Paare	0,75	6	16,84	386,33	25,24	169	0,32	47
Paare	0,75	7	17,61	425,11	25,24	169	0,32	47
Paare	0,75	8	18,76	487,82	25,24	169	0,32	47
Paare	0,75	9	19,45	530,46	25,24	169	0,32	47
Paare	0,75	10	20,09	563,27	25,24	169	0,32	47
Paare	0,75	11	20,93	607,37	25,24	169	0,32	47
Paare	0,75	12	21,5	648,28	25,24	169	0,32	47
Paare	0,75	13	22,07	680,36	25,24	169	0,32	47
Paare	0,75	14	22,6	724,97	25,24	169	0,32	47
Paare	0,75	15	23,14	756,35	25,24	169	0,32	47
Paare	0,75	16	23,65	796,19	25,24	169	0,32	47
Paare	0,75	17	24,12	826,52	25,24	169	0,32	47
Paare	0,75	18	24,62	857,18	25,24	169	0,32	47
Paare	0,75	19	25,28	909,64	25,24	169	0,32	47
Paare	0,75	20	25,73	944,26	25,24	169	0,32	47
Paare	0,75	21	26,17	978,52	25,24	169	0,32	47
Paare	0,75	22	26,6	1017,18	25,24	169	0,32	47
Paare	0,75	23	27,01	1046,68	25,24	169	0,32	47
Paare	0,75	24	27,43	1084,97	25,24	169	0,32	47
Paare	0,75	25	27,86	1234,29	25,24	169	0,32	47
Paare	1	2	12,28	218,51	18,64	180	0,31	43
Paare	1	3	15,81	307,88	18,64	180	0,31	43
Paare	1	4	16,26	351,58	18,64	180	0,31	43
Paare	1	5	16,78	391,92	18,64	180	0,31	43
Paare	1	6	17,73	434,84	18,64	180	0,31	43
Paare	1	7	18,57	480,43	18,64	180	0,31	43
Paare	1	8	19,78	551	18,64	180	0,31	43
Paare	1	9	20,53	600,41	18,64	180	0,31	43
Paare	1	10	21,22	639,89	18,64	180	0,31	43
Paare	1	11	22,12	691,31	18,64	180	0,31	43
Paare	1	12	22,74	738,83	18,64	180	0,31	43
Paare	1	13	23,37	777,51	18,64	180	0,31	43
Paare	1	14	23,95	828,66	18,64	180	0,31	43
Paare	1	15	24,53	866,59	18,64	180	0,31	43
Paare	1	16	25,09	912,93	18,64	180	0,31	43
Paare	1	17	25,6	949,71	18,64	180	0,31	43
Paare	1	18	26,14	986,85	18,64	180	0,31	43
Paare	1	19	26,85	1046,58	18,64	180	0,31	43
Paare	1	20	27,34	1087,63	18,64	180	0,31	43
Paare	1	21	27,81	1128,29	18,64	180	0,31	43
Paare	1	22	28,29	1173,35	18,64	180	0,31	43
Paare	1	23	28,74	1209,22	18,64	180	0,31	43
Paare	1	24	29,19	1253,88	18,64	180	0,31	43
Paare	1	25	29,64	1410,21	18,64	180	0,31	43
Paare	1,5	2	12,79	243,75	12,46	199	0,29	37
Paare	1,5	3	16,78	348,89	12,46	199	0,29	37
Paare	1,5	4	17,29	403,61	12,46	199	0,29	37
Paare	1,5	5	17,87	455,07	12,46	199	0,29	37
Paare	1,5	6	18,94	509,77	12,46	199	0,29	37
Paare	1,5	7	19,89	566,98	12,46	199	0,29	37
Paare	1,5	8	21,21	650,66	12,46	199	0,29	37
Paare	1,5	9	22,06	711,66	12,46	199	0,29	37
Paare	1,5	10	22,84	762,62	12,46	199	0,29	37
Paare	1,5	11	23,82	826,46	12,46	199	0,29	37
Paare	1,5	12	24,53	885,4	12,46	199	0,29	37
Paare	1,5	13	25,23	935,5	12,46	199	0,29	37
Paare	1,5	14	25,89	997,99	12,46	199	0,29	37
Paare	1,5	15	26,55	1047,26	12,46	199	0,29	37
Paare	1,5	16	27,18	1104,91	12,46	199	0,29	37
Paare	1,5	17	27,76	1152,91	12,46	199	0,29	37
Paare	1,5	18	28,37	1201,32	12,46	199	0,29	37
Paare	1,5	19	29,14	1273,49	12,46	199	0,29	37
Paare	1,5	20	29,7	1325,78	12,46	199	0,29	37
Paare	1,5	21	30,23	1377,63	12,46	199	0,29	37
Paare	1,5	22	30,77	1433,87	12,46	199	0,29	37
Paare	1,5	23	31,28	1480,89	12,46	199	0,29	37
Paare	1,5	24	31,79	1536,7	12,46	199	0,29	37
Paare	1,5	25	32,27	1705,71	12,46	199	0,29	37
Paare	2,5	2	13,87	300,79	7,63	188	0,3	40
Paare	2,5	3	18,59	437,5	7,63	188	0,3	40
Paare	2,5	4	19,19	513,67	7,63	188	0,3	40
Paare	2,5	5	19,88	586,79	7,63	188	0,3	40
Paare	2,5	6	21,14	664,57	7,63	188	0,3	40
Paare	2,5	7	22,27	744,5	7,63	188	0,3	40
Paare	2,5	8	23,75	853,54	7,63	188	0,3	40
Paare	2,5	9	24,76	937,15	7,63	188	0,3	40
Paare	2,5	10	25,68	1010,5	7,63	188	0,3	40
Paare	2,5	11	26,81	1098,35	7,63	188	0,3	40
Paare	2,5	12	27,64	1179,51	7,63	188	0,3	40
Paare	2,5	13	28,48	1251,84	7,63	188	0,3	40
Paare	2,5	14	29,25	1336,4	7,63	188	0,3	40
Paare	2,5	15	30,03	1407,75	7,63	188	0,3	40
Paare	2,5	16	30,78	1487,39	7,63	188	0,3	40
Paare	2,5	17	31,47	1557,23	7,63	188	0,3	40
Paare	2,5	18	32,19	1627,55	7,63	188	0,3	40
Paare	2,5	19	33,06	1723,63	7,63	188	0,3	40
Paare	2,5	20	33,72	1797,73	7,63	188	0,3	40
Paare	2,5	21	34,35	1871,31	7,63	188	0,3	40
Paare	2,5	22	34,99	1949,29	7,63	188	0,3	40
Paare	2,5	23	35,59	2017,96	7,63	188	0,3	40
Paare	2,5	24	36,19	2095,42	7,63	188	0,3	40
Paare	2,5	25	36,72	2287,22	7,63	188	0,3	40
Ternas	0,5	2	12,97	194,81	37,08	150	0,34	55
Ternas	0,5	3	14,24	249,38	37,08	150	0,34	55
Ternas	0,5	4	15,52	288,48	37,08	150	0,34	55
Ternas	0,5	5	16,39	320,07	37,08	150	0,34	55
Ternas	0,5	6	17,29	350,33	37,08	150	0,34	55
Ternas	0,5	7	18,1	383,58	37,08	150	0,34	55
Ternas	0,5	8	19,27	440,33	37,08	150	0,34	55
Ternas	0,5	9	20	477,42	37,08	150	0,34	55
Ternas	0,5	10	20,67	504,78	37,08	150	0,34	55
Ternas	0,5	11	21,53	543,07	37,08	150	0,34	55
Ternas	0,5	12	22,15	578,65	37,08	150	0,34	55
Ternas	0,5	13	22,73	605,06	37,08	150	0,34	55
Ternas	0,5	14	23,29	644,25	37,08	150	0,34	55
Ternas	0,5	15	23,84	670,05	37,08	150	0,34	55
Ternas	0,5	16	24,37	704,33	37,08	150	0,34	55
Ternas	0,5	17	24,88	729,35	37,08	150	0,34	55
Ternas	0,5	18	25,34	754,02	37,08	150	0,34	55
Ternas	0,5	19	26,08	801,26	37,08	150	0,34	55
Ternas	0,5	20	26,43	829,28	37,08	150	0,34	55
Ternas	0,5	21	26,96	858,8	37,08	150	0,34	55
Ternas	0,5	22	27,31	891,06	37,08	150	0,34	55
Ternas	0,5	23	27,84	916,02	37,08	150	0,34	55
Ternas	0,5	24	28,19	948,12	37,08	150	0,34	55
Ternas	0,5	25	28,93	990,7	37,08	150	0,34	55
Ternas	0,75	2	13,67	220,99	25,24	169	0,32	47
Ternas	0,75	3	15,09	297,72	25,24	169	0,32	47
Ternas	0,75	4	16,53	336,56	25,24	169	0,32	47
Ternas	0,75	5	17,5	377,53	25,24	169	0,32	47
Ternas	0,75	6	18,5	417,54	25,24	169	0,32	47
Ternas	0,75	7	19,41	460,37	25,24	169	0,32	47
Ternas	0,75	8	20,68	528,05	25,24	169	0,32	47
Ternas	0,75	9	21,49	574,64	25,24	169	0,32	47
Ternas	0,75	10	22,24	611,41	25,24	169	0,32	47
Ternas	0,75	11	23,18	659,92	25,24	169	0,32	47
Ternas	0,75	12	23,87	704,83	25,24	169	0,32	47
Ternas	0,75	13	24,52	740,53	25,24	169	0,32	47
Ternas	0,75	14	25,15	788,95	25,24	169	0,32	47
Ternas	0,75	15	25,76	823,97	25,24	169	0,32	47
Ternas	0,75	16	26,35	867,43	25,24	169	0,32	47
Ternas	0,75	17	26,92	901,57	25,24	169	0,32	47
Ternas	0,75	18	27,44	935,32	25,24	169	0,32	47
Ternas	0,75	19	28,24	992,78	25,24	169	0,32	47
Ternas	0,75	20	28,63	1029,75	25,24	169	0,32	47
Ternas	0,75	21	29,22	1068,41	25,24	169	0,32	47
Ternas	0,75	22	29,62	1109,6	25,24	169	0,32	47
Ternas	0,75	23	30,21	1143,68	25,24	169	0,32	47
Ternas	0,75	24	30,61	1184,69	25,24	169	0,32	47
Ternas	0,75	25	31,41	1237,45	25,24	169	0,32	47
Ternas	1	2	14,26	245,46	18,64	180	0,31	43
Ternas	1	3	15,81	323,63	18,64	180	0,31	43
Ternas	1	4	17,38	381,88	18,64	180	0,31	43
Ternas	1	5	18,44	431,93	18,64	180	0,31	43
Ternas	1	6	19,53	481,35	18,64	180	0,31	43
Ternas	1	7	20,52	533,44	18,64	180	0,31	43
Ternas	1	8	21,87	611,51	18,64	180	0,31	43
Ternas	1	9	22,75	667,31	18,64	180	0,31	43
Ternas	1	10	23,57	713,19	18,64	180	0,31	43
Ternas	1	11	24,57	771,51	18,64	180	0,31	43
Ternas	1	12	25,32	825,46	18,64	180	0,31	43
Ternas	1	13	26,03	870,18	18,64	180	0,31	43
Ternas	1	14	26,72	927,56	18,64	180	0,31	43
Ternas	1	15	27,39	971,53	18,64	180	0,31	43
Ternas	1	16	28,03	1023,91	18,64	180	0,31	43
Ternas	1	17	28,66	1066,92	18,64	180	0,31	43
Ternas	1	18	29,22	1109,51	18,64	180	0,31	43
Ternas	1	19	30,07	1176,77	18,64	180	0,31	43
Ternas	1	20	30,5	1222,47	18,64	180	0,31	43
Ternas	1	21	31,15	1270	18,64	180	0,31	43
Ternas	1	22	31,58	1319,91	18,64	180	0,31	43
Ternas	1	23	32,22	1362,85	18,64	180	0,31	43
Ternas	1	24	32,65	1412,56	18,64	180	0,31	43
Ternas	1	25	33,51	1475,08	18,64	180	0,31	43
Ternas	1,5	2	15,03	280,99	12,46	199	0,29	37
Ternas	1,5	3	16,78	377,76	12,46	199	0,29	37
Ternas	1,5	4	18,55	452,28	12,46	199	0,29	37
Ternas	1,5	5	19,74	518,25	12,46	199	0,29	37
Ternas	1,5	6	20,98	583,94	12,46	199	0,29	37
Ternas	1,5	7	22,1	652,14	12,46	199	0,29	37
Ternas	1,5	8	23,57	747,95	12,46	199	0,29	37
Ternas	1,5	9	24,56	819,82	12,46	199	0,29	37
Ternas	1,5	10	25,49	881,67	12,46	199	0,29	37
Ternas	1,5	11	26,6	956,95	12,46	199	0,29	37
Ternas	1,5	12	27,45	1026,81	12,46	199	0,29	37
Ternas	1,5	13	28,25	1087,4	12,46	199	0,29	37
Ternas	1,5	14	29,03	1160,6	12,46	199	0,29	37
Ternas	1,5	15	29,78	1220,36	12,46	199	0,29	37
Ternas	1,5	16	30,51	1288,5	12,46	199	0,29	37
Ternas	1,5	17	31,21	1347,2	12,46	199	0,29	37
Ternas	1,5	18	31,85	1405,45	12,46	199	0,29	37
Ternas	1,5	19	32,78	1489,79	12,46	199	0,29	37
Ternas	1,5	20	33,27	1551,03	12,46	199	0,29	37
Ternas	1,5	21	34	1614,28	12,46	199	0,29	37
Ternas	1,5	22	34,49	1679,71	12,46	199	0,29	37
Ternas	1,5	23	35,22	1738,35	12,46	199	0,29	37
Ternas	1,5	24	35,7	1803,56	12,46	199	0,29	37
Ternas	1,5	25	36,64	1883,17	12,46	199	0,29	37
Ternas	2,5	2	15,73	315,99	7,63	188	0,3	40
Ternas	2,5	3	17,43	407,76	7,63	188	0,3	40
Ternas	2,5	4	19,25	487,28	7,63	188	0,3	40
Ternas	2,5	5	20,44	553,25	7,63	188	0,3	40
Ternas	2,5	6	21,68	618,94	7,63	188	0,3	40
Ternas	2,5	7	22,8	687,14	7,63	188	0,3	40
Ternas	2,5	8	24,27	782,95	7,63	188	0,3	40
Ternas	2,5	9	25,26	854,82	7,63	188	0,3	40
Ternas	2,5	10	26,19	916,67	7,63	188	0,3	40
Ternas	2,5	11	27,3	991,95	7,63	188	0,3	40
Ternas	2,5	12	28,15	1061,81	7,63	188	0,3	40
Ternas	2,5	13	28,95	1122,4	7,63	188	0,3	40
Ternas	2,5	14	29,73	1695,6	7,63	188	0,3	40
Ternas	2,5	15	30,48	1255,36	7,63	188	0,3	40
Ternas	2,5	16	31,21	1323,5	7,63	188	0,3	40
Ternas	2,5	17	31,91	1382,2	7,63	188	0,3	40
Ternas	2,5	18	32,55	1440,45	7,63	188	0,3	40
Ternas	2,5	19	33,48	1524,79	7,63	188	0,3	40
Ternas	2,5	20	33,97	1586,03	7,63	188	0,3	40
Ternas	2,5	21	34,7	1649,28	7,63	188	0,3	40
Ternas	2,5	22	35,19	1714,71	7,63	188	0,3	40
Ternas	2,5	23	35,92	1773,35	7,63	188	0,3	40
Ternas	2,5	24	36,4	1838,56	7,63	188	0,3	40
Ternas	2,5	25	37,34	1918,17	7,63	188	0,3	40

VERWANDTE PRODUKTE

VERSAND- UND LIEFERZEITEN

Versand- und Lieferzeiten – Häufig gestellte Fragen

F: Wie funktioniert der Produktversand?

A: Wir versenden innerhalb Brasiliens. Wir arbeiten mit der Post (SEDEX und PAC) und verschiedenen Partner-Versanddienstleistern zusammen. Nach Abschluss Ihrer Bestellung berechnet unser System anhand von Gewicht und Abmessungen Ihrer Bestellung die besten Versandoptionen für Ihre Postleitzahl und zeigt diese an.

F: Wie lange ist die Lieferzeit für meine Bestellung?

A: Unsere gesamte Lieferzeit setzt sich aus zwei Phasen zusammen: Verfügbarkeitszeit + Transportzeit.

Verfügbarkeitszeitraum:
- Produkte auf Lager: Wenn das Produkt auf Lager ist, wird es innerhalb von 2 Werktagen versendet.
- Produkte auf Bestellung gefertigt: Um höchste Qualität und Flexibilität zu gewährleisten, werden viele unserer Kabel auf Bestellung gefertigt . In diesen Fällen beträgt die Produktions- und Lieferzeit 15 Werktage.
Frist des Fluggesellschaftsunternehmens:
- Dies ist die Zeit, die der Versand nach dem Versand benötigt, um Sie zu erreichen . Dieser Zeitraum wird bei der Berechnung der Versandkosten in Ihrem Warenkorb angezeigt.

Daher beträgt die voraussichtliche Lieferzeit für ein Produkt, das sich in Produktion befindet, insgesamt 15 Werktage zuzüglich der Versandzeit.

F: Warum beträgt die Produktionsvorlaufzeit 15 Werktage? Was passiert bei Verzögerungen?

A: Dank unseres On-Demand-Produktionsmodells können wir Ihnen hochwertige Industriekabel in der exakt benötigten Länge zu äußerst wettbewerbsfähigen Preisen anbieten. Als Fertigungsbetrieb unterliegt unser Produktionsprozess verschiedenen Faktoren, wie dem Wareneingang und dem Betrieb komplexer Maschinen. Wir sind uns bewusst, dass unvorhergesehene Ereignisse eintreten können. Sollte es zu einer Verzögerung kommen, die den 15-tägigen Produktionszeitraum beeinflussen könnte, wird sich unser Team proaktiv mit Ihnen in Verbindung setzen, um Sie über den neuen Zeitplan zu informieren. Wir legen Wert auf absolute Transparenz während des gesamten Prozesses.

F: Kann ich eine Bestellung stornieren, die sich bereits in Produktion befindet?

A: Bei Produkten, die auf Bestellung gefertigt werden (Fertigung nach Auftrag), können wir keine Stornierungen mehr akzeptieren, sobald die Produktion begonnen hat. Um eine schnelle und wettbewerbsfähige Produktion zu gewährleisten, werden die Rohmaterialien für Ihr Kabel separat bereitgestellt und reserviert. Die Fertigung beginnt unmittelbar nach Zahlungseingang. Bitte überprüfen Sie Ihre Bestellung sorgfältig, bevor Sie sie abschließen. Bei Fragen wenden Sie sich bitte an unser Team.

Custos de Frete

F: Wie werden die Versandkosten berechnet?

A: Der Wert wird automatisch in Ihrem Warenkorb berechnet, basierend auf dem Gesamtgewicht der Produkte, den Abmessungen der Verpackung und der eingegebenen Zielpostleitzahl.

F: Bieten Sie kostenlosen Versand an?

A: Derzeit haben wir keine feste Regelung für kostenlosen Versand. Gelegentlich bieten wir jedoch Sonderaktionen an. Am genauesten können Sie die Versandkosten für Ihren Standort ermitteln, indem Sie die gewünschten Produkte und Ihre Postleitzahl in den Warenkorb legen.

Garantie und Rückgabe

F: Wie lauten die Rückgabe- und Umtauschbedingungen?

A: Gemäß unseren Richtlinien und dem Verbraucherschutzgesetz akzeptieren wir Rücksendungen aufgrund von Fehlkäufen oder Herstellungsfehlern innerhalb von 7 (sieben) Kalendertagen nach Erhalt der Ware. Um die Rücksendung einzuleiten, kontaktieren Sie bitte unseren Kundenservice per E-Mail. ecommerce@innovcable. Com.br Bitte geben Sie die Bestellnummer und den Grund für die Rücksendung an. Das Produkt muss in der Originalverpackung, unbeschädigt und ohne Gebrauchsspuren zurückgesendet werden. Wir weisen ausdrücklich darauf hin, dass diese Rückgabebedingungen auch nach Erhalt des Produkts unverändert gelten.

F: Gibt es eine Garantie auf die Produkte?

A: Ja. Alle Kabel unserer Produktlinie haben eine Garantie gegen Herstellungsfehler. Die jeweilige Garantiezeit finden Sie auf der Produktseite. Die Garantie deckt keine Schäden ab, die durch unsachgemäße Installation, Missbrauch oder normale Abnutzung entstehen.

Verladung und Transport

1. Beim Anheben mit einem Kran muss das richtige Seil verwendet werden, das an einer Achse befestigt ist, die sich in der Mitte der Spule befindet.

* Kopf hoch:
– Bringen Sie es so nah wie möglich an den Boden.
Bewegen Sie sich langsam und halten Sie, sobald Sie die richtige Position erreicht haben, nicht abrupt an.

2. Bei Verwendung eines Gabelstaplers dürfen die Fässer nicht durch den Gabelstapler beschädigt werden.

* Kopf hoch:
Platziere die Spule in der Mitte der Gabel.
Die Breite der Gabel muss größer sein als die der Spule.

Transport und Entladung

✽ Vorsichtsmaßnahmen beim Umgang mit Kabeln:
• Die Spulen dürfen nicht abgedeckt werden.
• Nicht weiter als 20 m rollen.
• Verwenden Sie beim Umziehen keine scharfen Gegenstände.
• Eine beschädigte Spule darf nicht aufgerollt werden.
• Nicht auf unebenen Oberflächen rollen.
• Lagern Sie die Spule nicht in der Nähe von Heizgeräten oder brennbaren Materialien.

Prüfungen beim Umgang mit Kabeln – Lagerung

• Entfernen Sie die Schutzmaterialien und die Verpackung, die die Kabeltrommeln und Kabel schützen, erst, wenn diese verwendet werden.
• An einem geschützten oder geschlossenen Ort lagern, um Beschädigungen durch Maschinen zu vermeiden.
• Bei längerer Lagerung an einem geeigneten, geschlossenen Ort aufbewahren. (Spulen und Verpackung sollten trocken gelagert werden.)
• Versiegeln Sie beide Enden der restlichen Kabel auf den Trommeln mit Schrumpfschlauch, um die Aufnahme von Feuchtigkeit zu verhindern.

PRODUKTE/KATEGORIEN >
