Instrumentenkabel, einzeln mit Band (BFI) / Stahlgeflecht (TA) geschirmt, 300 V, NBR 10300

Geschirmtes Instrumentenkabel, Einzelband + Stahlgeflecht

Instrumentenkabel; geschirmt mit Stahlband und -geflecht; max. 2,50 mm²; 300 V; 1 bis 56 Adernpaare oder -tripel; nummerierte Adern; PVC / PVC / PVC; flammhemmend; +70 °C

DATENBLATT HERUNTERLADEN

Instrumentenkabel, einzeln mit Band (BFI) / Stahlgeflecht (TA) geschirmt, 300 V, NBR 10300

Anzahl der Fahrer:

1

2

3

4

5

6

7

8

10

12

14

15

16

18

20

22

24

25

26

28

30

32

34

35

36

38

40

42

Konstruktion:

von

Terna

Quadra

Querschnitt (mm²):

0,50

0,75

1,00

1,50

2,50

Reinigen

Nagetierschutz?

Ja, Nagetierschutz hinzufügen (+30%) (+R$2,97)

Bietet zusätzlichen Schutz vor Nagetieren und Termiten. Der Preis wird in Ihrem Warenkorb aktualisiert.

💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.

BFI TA Instrumentenkabel: Absolute Präzision und SicherheitDieses Kabel wurde für anspruchsvollste Industrieanwendungen entwickelt und garantiert die uneingeschränkte Integrität Ihrer Signale. Seine robuste Konstruktion bietet maximale Zuverlässigkeit und schützt Ihren Betrieb vor Störungen und Ausfällen, um die Kontinuität und Effizienz Ihrer Prozesse sicherzustellen.

Maximaler Schutz und maximale Sicherheit: Doppelte Abschirmung mit Stahlgewebe und aluminisiertem Klebeband eliminiert Störungen.
Reine Signalübertragung: Gewährleistet die Genauigkeit von analogen (4-20mA), digitalen und Hart-Protokolldaten.
Überlegene Haltbarkeit: Beständig gegen Feuchtigkeit, UV-Strahlung und Chemikalien sowie flammhemmend.
Vielseitigkeit für die Industrie: Ideal für die Automatisierung, zum Anschluss von Sensoren, Messgeräten und verschiedenen Relais.
Garantierte elektrische Leistung: Hergestellt aus 100% reinem Kupfer für maximale Leitfähigkeit und Energieeffizienz.

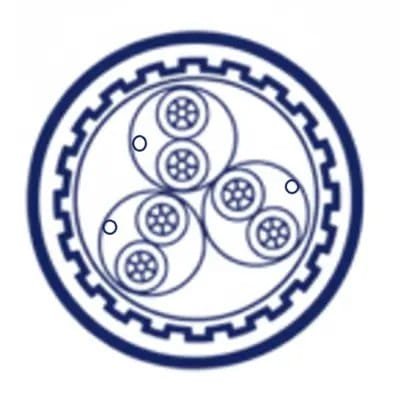

DESIGN FÜR PRODUKTE

Litzenleiter aus blanken elektrolytischen Kupferdrähten, weich, Litzenklasse 2 NBR NM 280.
Isolierung aus thermoplastischer Verbundmasse auf Basis von Polyvinylchlorid (PVC/A).
Treffen von Fahrern in Zweier-, Dreier- oder Vierergruppen.
Steigung: 50 bis 65 mm
Einzelabschirmung mit aluminisiertem Polyesterband, mit einem flexiblen Ableitungsleiter mit einem Querschnitt von 0,5 mm², der aus verzinnten elektrolytischen Kupferdrähten besteht.
Trennelement aus Polyesterband.
Kommunikationskabel bestehend aus einem Litzenleiter mit einem Querschnitt von 0,50 mm², Isolierung aus (PVC/A), blaue Farbe (falls verwendet).
Zwischenschicht aus thermoplastischer Verbundmasse auf Basis von Polyvinylchlorid (PVC/ST1).
Verzinktes Stahlgewebe.
Thermoplastische Verbundbeschichtung auf Basis von Polyvinylchlorid (PVC/ST1).

EINZELHEITEN

Vorteile

Maximaler Signalschutz: Individuelle Abschirmung zur Vermeidung von elektromagnetischen Störungen und Übersprechen.
Hohe mechanische Festigkeit: Verzinktes Stahlgewebe, das vor Stößen und Quetschungen schützt und so die Stabilität gewährleistet.
Leistungsfähigkeit in feindlichen Umgebungen: Beschichtung, die beständig gegen Chemikalien, Feuchtigkeit und UV-Strahlung ist.
Hohe Sicherheit: Flammhemmende und selbstverlöschende Mischung gemäß der Norm NBR NM IEC 60332-3-23.
Effiziente Übertragung: Leiter aus 100% reinem Kupfer, was einen geringeren ohmschen Widerstand und geringere dielektrische Verluste gewährleistet.
Vielseitige Installation: Die Konstruktion bietet eine hervorragende Flexibilität und ermöglicht die Montage an komplexen Standorten.
Garantierte Kompatibilität: Entwickelt zur vollständigen Unterstützung des Hart®-Protokolls (4-20mA) und anderer digitaler Signale.
Überragende Zuverlässigkeit: Hochwertige Rohstoffe und ein im Inland hergestellter Produktionsprozess führen zu einer längeren Lebensdauer.
Störfestigkeit: Die individuelle Abschirmung jedes Paares/Dreiecks gewährleistet die Reinheit und Genauigkeit der übertragenen Signale.
Langlebigkeit garantiert: Entwickelt, um den rauen Bedingungen in Industrieanlagen standzuhalten und Ausfallzeiten zu minimieren.

Aplicações

Instrumentierung und Steuerung: Übertragung von analogen (4-20mA), digitalen und Punkt-zu-Punkt-Instrumentensignalen.
Industrielle Automatisierung: Wird in Festinstallationen zur Verbindung von Sensoren, Messgeräten und Aktoren eingesetzt.
Systeme, die das Hart®-Protokoll verwenden: Ideal für die Kommunikation zwischen intelligenten Feldgeräten und Steuerungssystemen.
Gerätestromversorgung: Ideal zur Stromversorgung von herkömmlichen Relais, Elektronik und anderen Niederspannungskomponenten.
Chemische und petrochemische Anlagen: Wo Widerstandsfähigkeit gegenüber rauen Umgebungsbedingungen und Sicherheit von größter Bedeutung sind.
Papier- und Zellstoffindustrie: Zuverlässige Signalübertragung in Umgebungen mit hoher Luftfeuchtigkeit und chemischen Einflüssen.
Bergbau- und Stahlindustrie: Robuster mechanischer Schutz für Anlagen, die extremen Betriebsbedingungen ausgesetzt sind.
Lebensmittel- und Getränkeindustrie: Anschluss von Temperatur-, Druck- und Durchflusssensoren in Produktionslinien.
Überwachungssysteme: Verbindung von SPS-Steuerungen und Messgeräten mit Prozesssteuerungs- und Bedienfeldern.
Ingenieurprojekte: Eine vielseitige Lösung für allgemeine Industrieanlagen, die Leistung und Sicherheit erfordern.

DADOS TCNICOS

Informationen zu Gerais
Markierung	UNVERFÜGBAR
Produkttyp	BFI TA 300V Instrumentenkabel, konform mit NBR 10300.
Elektrische Parameter
Isolationsspannung	300V
Maximaler elektrischer Widerstand des Leiters	Variiert je nach Abschnitt: 37,08 Ω/km (0,50 mm²), 25,24 Ω/km (0,75 mm²), 18,64 Ω/km (1,00 mm²), 12,46 Ω/km (1,50 mm²), 7,63 Ω/km (2,50 mm²)
Isolationswiderstand (20°C)	Variiert je nach Abschnitt: 55 MΩ/km (0,50 mm²), 47 MΩ/km (0,75 mm²), 43 MΩ/km (1,00 mm²), 37 MΩ/km (1,50 mm²), 40 MΩ/km (2,50 mm²)
Gegenseitige Kapazität	Variiert je nach Abschnitt: 150 nF/km (0,50 mm²), 169 nF/km (0,75 mm²), 180 nF/km (1,00 mm²), 199 nF/km (1,50 mm²), 188 nF/km (2,50 mm²)
Gegenseitige Induktivität	Variiert je nach Abschnitt: 0,34 mH/km (0,50 mm²), 0,32 mH/km (0,75 mm²), 0,31 mH/km (1,00 mm²), 0,29 mH/km (1,50 mm²), 0,30 mH/km (2,50 mm²)
Unterstützte Protokolle	Hart®-Protokoll (4-20mA), digitale Signale und Punkt-zu-Punkt-Instrumentierung.
Produktdesign
Leitermaterial	Blankes Elektrolytkupfer, weichgeglüht, Mindestreinheit 99,90%.
Fahrerklasse	Bespannung der Klasse 2 (gemäß NBR NM 280). Option Klasse 5 auf Anfrage erhältlich.
Gruppenbildung	Die Dirigenten versammelten sich in Zweier-, Dreier- oder Vierergruppen.
Drehschritt	50 bis 65 mm.
Basismaterial für die Venenisolierung	Thermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/A).
Straßenidentifizierung	Paare: Schwarz und Weiß; Trios: Schwarz, Weiß und Rot.
Personenschutz	Aluminisiertes Polyesterband mit flexiblem, verzinntem Kupfer-Ableitungsleiter (0,5 mm²).
Separator	Polyesterband.
Zwischenabdeckung	Thermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/ST1).
Mechanischer Schutz / Allgemeine Abschirmung	Verzinktes Stahlgewebe.
Grundmaterial für die Außenverkleidung	Thermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/ST1).
Farbe des Bezugs	Unbestimmt.
Kommunikationskabel	Optional: 0,50 mm² Leiter mit blauer PVC/A-Isolierung.
Produkteigenschaften
Anwendungsbereich	Feste Installationen zur Übertragung von analogen (4-20mA) und digitalen Signalen, Punkt-zu-Punkt-Instrumentierung, Anschluss von Sensoren, Messgeräten und Relais in industriellen Umgebungen.
Maximale Temperatur im Leiter	70°C im Dauerbetrieb.
Flammschutzmittel	Ja, es ist schwer entflammbar und selbstverlöschend.
UV-beständig	Ja.
Chemikalienbeständig	Ja.
Feuchtigkeitsbeständig	Ja.
halogenfrei	Nein (PVC-Standard). LSZH-Option (halogenfreie Verbindung) auf Anfrage erhältlich.
Bauoptionen (auf Anfrage)
Dirigent	Verzinntes Kupfer, Saitensatz der Klasse 5.
Isolierung (Andere Temperaturen)	PVC/E (105 °C), XLPE (90 °C oder 125 °C), HEPR (90 °C), PE (80 °C).
Zwischendeckel und Deckblatt	PE, PVC/E, PVC/ST2, Spezial-PVC beständig gegen Öle und Fette, LSZH.
Anwendbare Standards
ABNT NBR 10300	Instrumentenkabel mit extrudierter Isolierung und Spannungen bis zu 300 V.
ABNT NBR NM 280	Isolierte Kabeladern (IEC 60228, MOD).
ABNT NBR NM IEC 60332-3-23	Vertikale Flammenbrennprüfung an einem Kabelbündel, Kategorie B.
ABNT NBR 6812	Elektrische Drähte und Kabel - Vertikales Abbrennen (Lagerfeuer) - Testmethode.
ABNT NBR 6251	Stromkabel mit extrudierter Isolierung für Spannungen von 1 kV bis 35 kV.

Dimensionstabelle

Typ	Nennquerschnitt (mm²)	Anzahl der Elemente	Außendurchmesser (mm)	Nenngewicht (kg/km)	Maximaler elektrischer Widerstand (Ω/km)	Kapazität (nF/km)	Induktivität (mH/km)	Isolationswiderstand (MΩ/km bei 20°C)
von	0,5	2	11,35	180,17	37,08	150	0,34	55
von	0,5	3	14,24	247,63	37,08	150	0,34	55
von	0,5	4	14,61	278,53	37,08	150	0,34	55
von	0,5	5	15,03	305,88	37,08	150	0,34	55
von	0,5	6	15,81	334,53	37,08	150	0,34	55
von	0,5	7	16,49	366,17	37,08	150	0,34	55
von	0,5	8	17,56	420,5	37,08	150	0,34	55
von	0,5	9	18,18	456,06	37,08	150	0,34	55
von	0,5	10	18,75	481,91	37,08	150	0,34	55
von	0,5	11	19,52	518,27	37,08	150	0,34	55
von	0,5	12	20,03	552,29	37,08	150	0,34	55
von	0,5	13	20,54	577,48	37,08	150	0,34	55
von	0,5	14	21,02	615,27	37,08	150	0,34	55
von	0,5	15	21,49	639,84	37,08	150	0,34	55
von	0,5	16	21,95	672,9	37,08	150	0,34	55
von	0,5	17	22,38	696,53	37,08	150	0,34	55
von	0,5	18	22,82	720,45	37,08	150	0,34	55
von	0,5	19	23,43	765,24	37,08	150	0,34	55
von	0,5	20	23,84	793,17	37,08	150	0,34	55
von	0,5	21	24,22	820,78	37,08	150	0,34	55
von	0,5	22	24,61	852,79	37,08	150	0,34	55
von	0,5	23	24,98	875,67	37,08	150	0,34	55
von	0,5	24	25,35	907,35	37,08	150	0,34	55
von	0,5	25	25,76	1049,3	37,08	150	0,34	55
von	0,75	2	11,85	200,09	25,24	169	0,32	47
von	0,75	3	15,09	279	25,24	169	0,32	47
von	0,75	4	15,5	316,41	25,24	169	0,32	47
von	0,75	5	15,98	350,37	25,24	169	0,32	47
von	0,75	6	16,84	386,33	25,24	169	0,32	47
von	0,75	7	17,61	425,11	25,24	169	0,32	47
von	0,75	8	18,76	487,82	25,24	169	0,32	47
von	0,75	9	19,45	530,46	25,24	169	0,32	47
von	0,75	10	20,09	563,27	25,24	169	0,32	47
von	0,75	11	20,93	607,37	25,24	169	0,32	47
von	0,75	12	21,5	648,28	25,24	169	0,32	47
von	0,75	13	22,07	680,36	25,24	169	0,32	47
von	0,75	14	22,6	724,97	25,24	169	0,32	47
von	0,75	15	23,14	756,35	25,24	169	0,32	47
von	0,75	16	23,65	796,19	25,24	169	0,32	47
von	0,75	17	24,12	826,52	25,24	169	0,32	47
von	0,75	18	24,62	857,18	25,24	169	0,32	47
von	0,75	19	25,28	909,64	25,24	169	0,32	47
von	0,75	20	25,73	944,26	25,24	169	0,32	47
von	0,75	21	26,17	978,52	25,24	169	0,32	47
von	0,75	22	26,6	1017,18	25,24	169	0,32	47
von	0,75	23	27,01	1046,68	25,24	169	0,32	47
von	0,75	24	27,43	1084,97	25,24	169	0,32	47
von	0,75	25	27,86	1234,29	25,24	169	0,32	47
von	1	2	12,28	218,51	18,64	180	0,31	43
von	1	3	15,81	307,88	18,64	180	0,31	43
von	1	4	16,26	351,58	18,64	180	0,31	43
von	1	5	16,78	391,92	18,64	180	0,31	43
von	1	6	17,73	434,84	18,64	180	0,31	43
von	1	7	18,57	480,43	18,64	180	0,31	43
von	1	8	19,78	551	18,64	180	0,31	43
von	1	9	20,53	600,41	18,64	180	0,31	43
von	1	10	21,22	639,89	18,64	180	0,31	43
von	1	11	22,12	691,31	18,64	180	0,31	43
von	1	12	22,74	738,83	18,64	180	0,31	43
von	1	13	23,37	777,51	18,64	180	0,31	43
von	1	14	23,95	828,66	18,64	180	0,31	43
von	1	15	24,53	866,59	18,64	180	0,31	43
von	1	16	25,09	912,93	18,64	180	0,31	43
von	1	17	25,6	949,71	18,64	180	0,31	43
von	1	18	26,14	986,85	18,64	180	0,31	43
von	1	19	26,85	1046,58	18,64	180	0,31	43
von	1	20	27,34	1087,63	18,64	180	0,31	43
von	1	21	27,81	1128,29	18,64	180	0,31	43
von	1	22	28,29	1173,35	18,64	180	0,31	43
von	1	23	28,74	1209,22	18,64	180	0,31	43
von	1	24	29,19	1253,88	18,64	180	0,31	43
von	1	25	29,64	1410,21	18,64	180	0,31	43
von	1,5	2	12,79	243,75	12,46	199	0,29	37
von	1,5	3	16,78	348,89	12,46	199	0,29	37
von	1,5	4	17,29	403,61	12,46	199	0,29	37
von	1,5	5	17,87	455,07	12,46	199	0,29	37
von	1,5	6	18,94	509,77	12,46	199	0,29	37
von	1,5	7	19,89	566,98	12,46	199	0,29	37
von	1,5	8	21,21	650,66	12,46	199	0,29	37
von	1,5	9	22,06	711,66	12,46	199	0,29	37
von	1,5	10	22,84	762,62	12,46	199	0,29	37
von	1,5	11	23,82	826,46	12,46	199	0,29	37
von	1,5	12	24,53	885,4	12,46	199	0,29	37
von	1,5	13	25,23	935,5	12,46	199	0,29	37
von	1,5	14	25,89	997,99	12,46	199	0,29	37
von	1,5	15	26,55	1047,26	12,46	199	0,29	37
von	1,5	16	27,18	1104,91	12,46	199	0,29	37
von	1,5	17	27,76	1152,91	12,46	199	0,29	37
von	1,5	18	28,37	1201,32	12,46	199	0,29	37
von	1,5	19	29,14	1273,49	12,46	199	0,29	37
von	1,5	20	29,7	1325,78	12,46	199	0,29	37
von	1,5	21	30,23	1377,63	12,46	199	0,29	37
von	1,5	22	30,77	1433,87	12,46	199	0,29	37
von	1,5	23	31,28	1480,89	12,46	199	0,29	37
von	1,5	24	31,79	1536,7	12,46	199	0,29	37
von	1,5	25	32,27	1705,21	12,46	199	0,29	37
von	2,5	2	13,87	300,79	7,63	188	0,3	40
von	2,5	3	18,59	437,5	7,63	188	0,3	40
von	2,5	4	19,19	513,67	7,63	188	0,3	40
von	2,5	5	19,88	586,79	7,63	188	0,3	40
von	2,5	6	21,14	664,57	7,63	188	0,3	40
von	2,5	7	22,27	744,5	7,63	188	0,3	40
von	2,5	8	23,75	853,54	7,63	188	0,3	40
von	2,5	9	24,76	937,15	7,63	188	0,3	40
von	2,5	10	25,68	1010,5	7,63	188	0,3	40
von	2,5	11	26,81	1098,35	7,63	188	0,3	40
von	2,5	12	27,64	1179,51	7,63	188	0,3	40
von	2,5	13	28,48	1251,84	7,63	188	0,3	40
von	2,5	14	29,25	1336,4	7,63	188	0,3	40
von	2,5	15	30,03	1407,75	7,63	188	0,3	40
von	2,5	16	30,78	1487,39	7,63	188	0,3	40
von	2,5	17	31,47	1557,23	7,63	188	0,3	40
von	2,5	18	32,19	1627,55	7,63	188	0,3	40
von	2,5	19	33,06	1723,63	7,63	188	0,3	40
von	2,5	20	33,72	1797,73	7,63	188	0,3	40
von	2,5	21	34,35	1871,31	7,63	188	0,3	40
von	2,5	22	34,99	1949,29	7,63	188	0,3	40
von	2,5	23	35,59	2017,96	7,63	188	0,3	40
von	2,5	24	36,19	2095,42	7,63	188	0,3	40
von	2,5	25	36,72	2287,22	7,63	188	0,3	40
Terna	0,5	2	12,97	194,81	37,08	150	0,34	55
Terna	0,5	3	14,24	249,38	37,08	150	0,34	55
Terna	0,5	4	15,52	288,48	37,08	150	0,34	55
Terna	0,5	5	16,39	320,07	37,08	150	0,34	55
Terna	0,5	6	17,29	350,33	37,08	150	0,34	55
Terna	0,5	7	18,1	383,58	37,08	150	0,34	55
Terna	0,5	8	19,27	440,33	37,08	150	0,34	55
Terna	0,5	9	20	477,42	37,08	150	0,34	55
Terna	0,5	10	20,67	504,78	37,08	150	0,34	55
Terna	0,5	11	21,53	543,07	37,08	150	0,34	55
Terna	0,5	12	22,15	578,65	37,08	150	0,34	55
Terna	0,5	13	22,73	605,06	37,08	150	0,34	55
Terna	0,5	14	23,29	644,25	37,08	150	0,34	55
Terna	0,5	15	23,84	670,05	37,08	150	0,34	55
Terna	0,5	16	24,37	704,33	37,08	150	0,34	55
Terna	0,5	17	24,88	729,35	37,08	150	0,34	55
Terna	0,5	18	25,34	754,02	37,08	150	0,34	55
Terna	0,5	19	26,08	801,26	37,08	150	0,34	55
Terna	0,5	20	26,43	829,28	37,08	150	0,34	55
Terna	0,5	21	26,96	858,8	37,08	150	0,34	55
Terna	0,5	22	27,31	891,06	37,08	150	0,34	55
Terna	0,5	23	27,84	916,02	37,08	150	0,34	55
Terna	0,5	24	28,19	948,12	37,08	150	0,34	55
Terna	0,5	25	28,93	990,7	37,08	150	0,34	55
Terna	0,75	2	13,67	220,99	25,24	169	0,32	47
Terna	0,75	3	15,09	287,72	25,24	169	0,32	47
Terna	0,75	4	16,53	336,56	25,24	169	0,32	47
Terna	0,75	5	17,5	377,53	25,24	169	0,32	47
Terna	0,75	6	18,5	417,54	25,24	169	0,32	47
Terna	0,75	7	19,41	460,37	25,24	169	0,32	47
Terna	0,75	8	20,68	528,05	25,24	169	0,32	47
Terna	0,75	9	21,49	574,64	25,24	169	0,32	47
Terna	0,75	10	22,24	611,41	25,24	169	0,32	47
Terna	0,75	11	23,18	659,92	25,24	169	0,32	47
Terna	0,75	12	23,87	704,83	25,24	169	0,32	47
Terna	0,75	13	24,52	740,53	25,24	169	0,32	47
Terna	0,75	14	25,15	788,95	25,24	169	0,32	47
Terna	0,75	15	25,76	823,97	25,24	169	0,32	47
Terna	0,75	16	26,35	867,43	25,24	169	0,32	47
Terna	0,75	17	26,92	901,57	25,24	169	0,32	47
Terna	0,75	18	27,44	935,32	25,24	169	0,32	47
Terna	0,75	19	28,24	992,78	25,24	169	0,32	47
Terna	0,75	20	28,63	1029,75	25,24	169	0,32	47
Terna	0,75	21	29,22	1068,41	25,24	169	0,32	47
Terna	0,75	22	29,62	1109,68	25,24	169	0,32	47
Terna	0,75	23	30,21	1143,68	25,24	169	0,32	47
Terna	0,75	24	30,61	1184,69	25,24	169	0,32	47
Terna	0,75	25	31,41	1237,45	25,24	169	0,32	47
Terna	1	2	14,26	245,46	18,64	180	0,31	43
Terna	1	3	15,81	323,63	18,64	180	0,31	43
Terna	1	4	17,38	381,88	18,64	180	0,31	43
Terna	1	5	18,44	431,93	18,64	180	0,31	43
Terna	1	6	19,53	481,35	18,64	180	0,31	43
Terna	1	7	20,52	533,44	18,64	180	0,31	43
Terna	1	8	21,87	611,51	18,64	180	0,31	43
Terna	1	9	22,75	667,31	18,64	180	0,31	43
Terna	1	10	23,57	713,19	18,64	180	0,31	43
Terna	1	11	24,57	771,51	18,64	180	0,31	43
Terna	1	12	25,32	825,36	18,64	180	0,31	43
Terna	1	13	26,03	870,18	18,64	180	0,31	43
Terna	1	14	26,72	927,56	18,64	180	0,31	43
Terna	1	15	27,39	971,53	18,64	180	0,31	43
Terna	1	16	28,03	1023,91	18,64	180	0,31	43
Terna	1	17	28,66	1066,92	18,64	180	0,31	43
Terna	1	18	29,22	1109,51	18,64	180	0,31	43
Terna	1	19	30,07	1176,77	18,64	180	0,31	43
Terna	1	20	30,5	1222,47	18,64	180	0,31	43
Terna	1	21	31,15	1270	18,64	180	0,31	43
Terna	1	22	31,58	1319,91	18,64	180	0,31	43
Terna	1	23	32,22	1362,85	18,64	180	0,31	43
Terna	1	24	32,65	1412,56	18,64	180	0,31	43
Terna	1	25	33,51	1475,08	18,64	180	0,31	43
Terna	1,5	2	15,03	280,99	12,46	199	0,29	37
Terna	1,5	3	16,78	377,76	12,46	199	0,29	37
Terna	1,5	4	18,55	452,28	12,46	199	0,29	37
Terna	1,5	5	19,74	518,25	12,46	199	0,29	37
Terna	1,5	6	20,98	583,94	12,46	199	0,29	37
Terna	1,5	7	22,1	652,14	12,46	199	0,29	37
Terna	1,5	8	23,57	747,95	12,46	199	0,29	37
Terna	1,5	9	24,56	819,82	12,46	199	0,29	37
Terna	1,5	10	25,49	881,67	12,46	199	0,29	37
Terna	1,5	11	26,6	956,95	12,46	199	0,29	37
Terna	1,5	12	27,45	1026,81	12,46	199	0,29	37
Terna	1,5	13	28,25	1087,4	12,46	199	0,29	37
Terna	1,5	14	29,03	1160,6	12,46	199	0,29	37
Terna	1,5	15	29,78	1220,36	12,46	199	0,29	37
Terna	1,5	16	30,51	1288,5	12,46	199	0,29	37
Terna	1,5	17	31,21	1347,2	12,46	199	0,29	37
Terna	1,5	18	31,85	1405,45	12,46	199	0,29	37
Terna	1,5	19	32,78	1489,79	12,46	199	0,29	37
Terna	1,5	20	33,27	1551,03	12,46	199	0,29	37
Terna	1,5	21	34	1614,28	12,46	199	0,29	37
Terna	1,5	22	34,49	1679,71	12,46	199	0,29	37
Terna	1,5	23	35,22	1738,35	12,46	199	0,29	37
Terna	1,5	24	35,7	1803,56	12,46	199	0,29	37
Terna	1,5	25	36,64	1883,17	12,46	199	0,29	37
Terna	2,5	2	15,73	315,99	7,63	188	0,3	40
Terna	2,5	3	17,43	407,76	7,63	188	0,3	40
Terna	2,5	4	19,25	487,28	7,63	188	0,3	40
Terna	2,5	5	20,44	553,25	7,63	188	0,3	40
Terna	2,5	6	21,68	618,94	7,63	188	0,3	40
Terna	2,5	7	22,8	687,14	7,63	188	0,3	40
Terna	2,5	8	24,27	782,95	7,63	188	0,3	40
Terna	2,5	9	25,26	854,82	7,63	188	0,3	40
Terna	2,5	10	26,19	916,67	7,63	188	0,3	40
Terna	2,5	11	27,3	991,95	7,63	188	0,3	40
Terna	2,5	12	28,15	1061,81	7,63	188	0,3	40
Terna	2,5	13	28,95	1122,4	7,63	188	0,3	40
Terna	2,5	14	29,73	1695,6	7,63	188	0,3	40
Terna	2,5	15	30,48	1255,36	7,63	188	0,3	40
Terna	2,5	16	31,21	1323,5	7,63	188	0,3	40
Terna	2,5	17	31,91	1382,2	7,63	188	0,3	40
Terna	2,5	18	32,55	1440,45	7,63	188	0,3	40
Terna	2,5	19	33,48	1524,79	7,63	188	0,3	40
Terna	2,5	20	33,97	1586,03	7,63	188	0,3	40
Terna	2,5	21	34,7	1649,28	7,63	188	0,3	40
Terna	2,5	22	35,19	1714,71	7,63	188	0,3	40
Terna	2,5	23	35,92	1773,35	7,63	188	0,3	40
Terna	2,5	24	36,4	1838,56	7,63	188	0,3	40
Terna	2,5	25	37,34	1918,17	7,63	188	0,3	40

VERWANDTE PRODUKTE

VERSAND- UND LIEFERZEITEN

Versand- und Lieferzeiten – Häufig gestellte Fragen

F: Wie funktioniert der Produktversand?

A: Wir versenden innerhalb Brasiliens. Wir arbeiten mit der Post (SEDEX und PAC) und verschiedenen Partner-Versanddienstleistern zusammen. Nach Abschluss Ihrer Bestellung berechnet unser System anhand von Gewicht und Abmessungen Ihrer Bestellung die besten Versandoptionen für Ihre Postleitzahl und zeigt diese an.

F: Wie lange ist die Lieferzeit für meine Bestellung?

A: Unsere gesamte Lieferzeit setzt sich aus zwei Phasen zusammen: Verfügbarkeitszeit + Transportzeit.

Verfügbarkeitszeitraum:
- Produkte auf Lager: Wenn das Produkt auf Lager ist, wird es innerhalb von 2 Werktagen versendet.
- Produkte auf Bestellung gefertigt: Um höchste Qualität und Flexibilität zu gewährleisten, werden viele unserer Kabel auf Bestellung gefertigt . In diesen Fällen beträgt die Produktions- und Lieferzeit 15 Werktage.
Frist des Fluggesellschaftsunternehmens:
- Dies ist die Zeit, die der Versand nach dem Versand benötigt, um Sie zu erreichen . Dieser Zeitraum wird bei der Berechnung der Versandkosten in Ihrem Warenkorb angezeigt.

Daher beträgt die voraussichtliche Lieferzeit für ein Produkt, das sich in Produktion befindet, insgesamt 15 Werktage zuzüglich der Versandzeit.

F: Warum beträgt die Produktionsvorlaufzeit 15 Werktage? Was passiert bei Verzögerungen?

A: Dank unseres On-Demand-Produktionsmodells können wir Ihnen hochwertige Industriekabel in der exakt benötigten Länge zu äußerst wettbewerbsfähigen Preisen anbieten. Als Fertigungsbetrieb unterliegt unser Produktionsprozess verschiedenen Faktoren, wie dem Wareneingang und dem Betrieb komplexer Maschinen. Wir sind uns bewusst, dass unvorhergesehene Ereignisse eintreten können. Sollte es zu einer Verzögerung kommen, die den 15-tägigen Produktionszeitraum beeinflussen könnte, wird sich unser Team proaktiv mit Ihnen in Verbindung setzen, um Sie über den neuen Zeitplan zu informieren. Wir legen Wert auf absolute Transparenz während des gesamten Prozesses.

F: Kann ich eine Bestellung stornieren, die sich bereits in Produktion befindet?

A: Bei Produkten, die auf Bestellung gefertigt werden (Fertigung nach Auftrag), können wir keine Stornierungen mehr akzeptieren, sobald die Produktion begonnen hat. Um eine schnelle und wettbewerbsfähige Produktion zu gewährleisten, werden die Rohmaterialien für Ihr Kabel separat bereitgestellt und reserviert. Die Fertigung beginnt unmittelbar nach Zahlungseingang. Bitte überprüfen Sie Ihre Bestellung sorgfältig, bevor Sie sie abschließen. Bei Fragen wenden Sie sich bitte an unser Team.

Custos de Frete

F: Wie werden die Versandkosten berechnet?

A: Der Wert wird automatisch in Ihrem Warenkorb berechnet, basierend auf dem Gesamtgewicht der Produkte, den Abmessungen der Verpackung und der eingegebenen Zielpostleitzahl.

F: Bieten Sie kostenlosen Versand an?

A: Derzeit haben wir keine feste Regelung für kostenlosen Versand. Gelegentlich bieten wir jedoch Sonderaktionen an. Am genauesten können Sie die Versandkosten für Ihren Standort ermitteln, indem Sie die gewünschten Produkte und Ihre Postleitzahl in den Warenkorb legen.

Garantie und Rückgabe

F: Wie lauten die Rückgabe- und Umtauschbedingungen?

A: Gemäß unseren Richtlinien und dem Verbraucherschutzgesetz akzeptieren wir Rücksendungen aufgrund von Fehlkäufen oder Herstellungsfehlern innerhalb von 7 (sieben) Kalendertagen nach Erhalt der Ware. Um die Rücksendung einzuleiten, kontaktieren Sie bitte unseren Kundenservice per E-Mail. ecommerce@innovcable. Com.br Bitte geben Sie die Bestellnummer und den Grund für die Rücksendung an. Das Produkt muss in der Originalverpackung, unbeschädigt und ohne Gebrauchsspuren zurückgesendet werden. Wir weisen ausdrücklich darauf hin, dass diese Rückgabebedingungen auch nach Erhalt des Produkts unverändert gelten.

F: Gibt es eine Garantie auf die Produkte?

A: Ja. Alle Kabel unserer Produktlinie haben eine Garantie gegen Herstellungsfehler. Die jeweilige Garantiezeit finden Sie auf der Produktseite. Die Garantie deckt keine Schäden ab, die durch unsachgemäße Installation, Missbrauch oder normale Abnutzung entstehen.

Verladung und Transport

1. Beim Anheben mit einem Kran muss das richtige Seil verwendet werden, das an einer Achse befestigt ist, die sich in der Mitte der Spule befindet.

* Kopf hoch:
– Bringen Sie es so nah wie möglich an den Boden.
Bewegen Sie sich langsam und halten Sie, sobald Sie die richtige Position erreicht haben, nicht abrupt an.

2. Bei Verwendung eines Gabelstaplers dürfen die Fässer nicht durch den Gabelstapler beschädigt werden.

* Kopf hoch:
Platziere die Spule in der Mitte der Gabel.
Die Breite der Gabel muss größer sein als die der Spule.

Transport und Entladung

✽ Vorsichtsmaßnahmen beim Umgang mit Kabeln:
• Die Spulen dürfen nicht abgedeckt werden.
• Nicht weiter als 20 m rollen.
• Verwenden Sie beim Umziehen keine scharfen Gegenstände.
• Eine beschädigte Spule darf nicht aufgerollt werden.
• Nicht auf unebenen Oberflächen rollen.
• Lagern Sie die Spule nicht in der Nähe von Heizgeräten oder brennbaren Materialien.

Prüfungen beim Umgang mit Kabeln – Lagerung

• Entfernen Sie die Schutzmaterialien und die Verpackung, die die Kabeltrommeln und Kabel schützen, erst, wenn diese verwendet werden.
• An einem geschützten oder geschlossenen Ort lagern, um Beschädigungen durch Maschinen zu vermeiden.
• Bei längerer Lagerung an einem geeigneten, geschlossenen Ort aufbewahren. (Spulen und Verpackung sollten trocken gelagert werden.)
• Versiegeln Sie beide Enden der restlichen Kabel auf den Trommeln mit Schrumpfschlauch, um die Aufnahme von Feuchtigkeit zu verhindern.

PRODUKTE/KATEGORIEN >
