BFC-geschirmte Kupferbandinstrumentierung, HART

Instrumentenkabel; kupferbandgeschirmt; max. 2,50 mm²; 300 V; 1 bis 56 Adernpaare oder -gruppen; nummerierte Leiter; PVC/PVC/PVC; flammhemmend; +70 °C

DATENBLATT HERUNTERLADEN

Kupferbandgeschirmtes Instrumentenkabel (BFC) 300V NBR 10300

Anzahl der Fahrer:

1

2

3

4

5

6

7

8

10

12

14

15

16

18

20

22

24

25

26

28

30

32

34

35

36

38

40

42

Konstruktion:

von

Terna

Quadra

Querschnitt (mm²):

0,50

0,75

1,00

1,50

2,50

Reinigen

Nagetierschutz?

Ja, Nagetierschutz hinzufügen (+30%) (+R$2,82)

Bietet zusätzlichen Schutz vor Nagetieren und Termiten. Der Preis wird in Ihrem Warenkorb aktualisiert.

💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.

Innovcable Instrumentenkabel: Präzision und Sicherheit für die IndustrieUnser Kabel wurde für anspruchsvollste industrielle Anwendungen entwickelt und garantiert die zuverlässige Übertragung analoger und digitaler Signale. Seine robuste Konstruktion gewährleistet überragende Leistung und umfassenden Schutz vor Störungen in jeder Umgebung.

Hohe Sicherheit: Diese flammhemmende und selbstverlöschende Verbindung bietet maximalen Brandschutz und ist beständig gegen Chemikalien, Feuchtigkeit und UV-Strahlung.
Reine und stabile Kraftübertragung: Die Abschirmung mit Kupferband und die Verwendung von Leitern aus 100% reinem Kupfer gewährleisten ein sauberes Signal ohne Verluste und frei von elektromagnetischen Störungen.
Breite Kompatibilität: Ideal für das Hart-Protokoll (4-20mA), digitale Signale und Punkt-zu-Punkt-Instrumentierung, verbindet Sensoren, Messgeräte und Relais mit höchster Effizienz.
Robuste Konstruktion für die Industrie: Hervorragende Flexibilität und hochwertige Materialien, die selbst härtesten Bedingungen standhalten und so eine lange Lebensdauer und eine vereinfachte Installation gewährleisten.
Qualität und Leistung garantiert: Dieses Produkt wird zu 100 % in Brasilien hergestellt und unterliegt strengen Qualitätsstandards, um einen geringeren ohmschen Widerstand und maximale Betriebseffizienz zu gewährleisten.

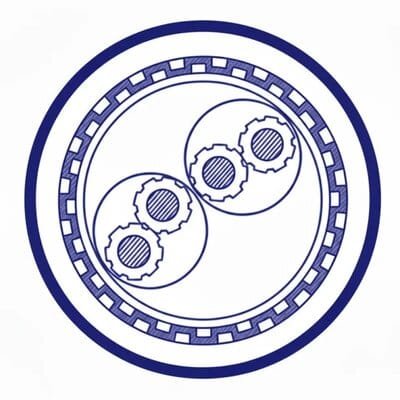

DESIGN FÜR PRODUKTE

Litzenleiter aus blanken elektrolytischen Kupferdrähten, weich, Litzenklasse 2 NBR NM 280.
Isolierung aus thermoplastischer Verbundmasse auf Basis von Polyvinylchlorid (PVC/A).
Treffen von Fahrern in Zweier-, Dreier- oder Vierergruppen.
Steigung: 50 bis 65 mm
Trennelement aus Polyesterband.
Kommunikationskabel bestehend aus einem Litzenleiter mit einem Querschnitt von 0,50 mm², Isolierung aus (PVC/A), blaue Farbe (falls verwendet).
Zwischenschicht aus thermoplastischer Verbundmasse auf Basis von Polyvinylchlorid (PVC/ST1).
Abschirmung mit Kupferband.
Thermoplastische Verbundbeschichtung auf Basis von Polyvinylchlorid (PVC/ST1).

EINZELHEITEN

Vorteile

Zuverlässige Übertragung: Leiter aus 100% reinem Elektrolytkupfer für maximale Leitfähigkeit.
Elektromagnetischer Schutz: Eine effiziente Abschirmung mit Kupferband gewährleistet ein störungsfreies Signal.
Flammschutzmittel-Sicherheit: Selbstverlöschende PVC-Mischung, die der Norm NBR NM IEC 60332-3-23 entspricht.
Hohe Flexibilität: Hervorragende Formbarkeit, die die Installation vor Ort erleichtert und die Montagezeit optimiert.
Lange Lebensdauer: Beständigkeit gegenüber Chemikalien, Feuchtigkeit und UV-Strahlung in industriellen Umgebungen.
Breite Kompatibilität: Ideal für analoge (4-20mA), digitale Signale und das Hart-Kommunikationsprotokoll.
Sichere Isolation: Konzipiert für eine Spannung von 300 V, bietet es Schutz und Zuverlässigkeit für die Instrumente.
Einfache Identifizierung: Paare, Trios oder Vierergruppen mit unterschiedlichen Farben, die die Verbindung und Wartung vereinfachen.
Nationales Produkt: Komplett in Brasilien gefertigt, was Qualität und spezialisierten technischen Support garantiert.
Robuste Konstruktion: PVC-Ummantelung zum mechanischen Schutz von festen Installationen.

Aplicações

Industrielle Automatisierung: Vernetzung von Sensoren, Wandlern und Aktoren in automatisierten Prozessen.
Messsysteme: Anschluss von Durchfluss-, Druck-, Temperatur- und Füllstandsmessern.
Prozesskontrolle: Analoge Signalübertragung (4-20mA) für SPSen und Steuerungssysteme.
Netzwerke mit HART-Protokoll: Feldinstallationen zur Kommunikation mit intelligenten Instrumenten.
Schaltkreisaktivierung: Stromversorgung und Steuerung von Relais, Schützen und anderen elektronischen Bauteilen.
Bedienfelder: Vernetzung von Drucktasten, Anzeigen und Mensch-Maschine-Schnittstellen (HMIs).
Petrochemische Industrie: Instrumentierungsschaltungen in Bereichen, die chemische Beständigkeit erfordern.
Sanitärsektor: Instrumentierung in Wasser- und Abwasseraufbereitungsanlagen.
Lebensmittelindustrie: Sensoranschlüsse in Produktions- und Verpackungslinien.
Zucker- und Ethanolwerke: Übertragung von Signalen zur Prozesssteuerung in der Anlage.

DADOS TCNICOS

Informationen zu Gerais
Markierung	UNVERFÜGBAR
Produkttyp	Instrumentierungskabel mit Kupferbandabschirmung (BFC).
Referenzmodell	INNOVCABLE SB FC 300V NBR 10300
Allgemeine elektrische Parameter
Isolationsspannung	300V
Unterstützte Protokolle	Hart-Protokoll (4-20mA), digitale Signale und Punkt-zu-Punkt-Instrumentierung.
Routineuntersuchungen	Elektrischer Widerstand des Leiters bei 20°C, Wechselspannung, Isolationswiderstand.
Produktdesign
Leitermaterial	Blankes elektrolytisches Kupferdraht, weichgeglüht (99,90 % Reinheit).
String-Klasse	Klasse 2 gemäß NBR NM 280.
Venenisolation	Thermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/A).
Fahrertreffen	Die Dirigenten versammelten sich in Zweier-, Dreier- oder Vierergruppen.
Drehschritt	50 bis 65mm.
Straßenfarbcode	Paare: Schwarz und Weiß; Trios: Schwarz, Weiß und Rot.
Separator	Polyesterband.
Kommunikationskabel	Optional, bestehend aus einem 0,50 mm² Leiter und einer blauen PVC/A-Isolierung.
Zwischenabdeckung	Thermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/ST1).
Abschirmung	Kupferband.
Äußere Abdeckung	Thermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/ST1).
Produkteigenschaften
Anwendungsbereich	Festinstallationen, analoge (4-20mA) und digitale Signalübertragung, Punkt-zu-Punkt-Instrumentierung, Hart-Protokoll, Anschlüsse verschiedener Sensoren und Messgeräte, Relais-Stromversorgung in industriellen Umgebungen.
Flexibilität	Hervorragende Flexibilität.
Maximale Leitertemperatur	70°C im Dauerbetrieb.
Flammschutzmittel	Ja, es ist schwer entflammbar und selbstverlöschend.
UV-beständig	Ja.
Chemische Beständigkeit	Beständig gegen Chemikalien und Feuchtigkeit.
Bauoptionen (auf Anfrage)
Dirigent	Verzinntes Kupfer oder Klasse-5-Verkabelung für hohe Flexibilität.
Isoliermaterialien	PVC/E (105 °C), XLPE (90 °C oder 125 °C), HEPR (90 °C), PE (80 °C).
Deckblatt- und Rückseitenmaterialien	PE, PVC/E, PVC/ST2, Spezial-PVC (beständig gegen Öle und Fette), LSZH (halogenfreie Verbindung).
Spezielle Anwendungen	Perfekt zylindrische Abdeckung für Kabelverschraubungen in explosionsgefährdeten Bereichen (Ex).
Anwendbare Standards
Principal	NBR 10300
Dirigenten	ABNT/MERCOSUL: NM-280 und NM-IEC 60228
Flammenausbreitung	NBR NM IEC 60332-3-23, Kategorie B
Andere	NBR 6812 und NBR 6251

Spezifische elektrische Parameter nach Abschnitt
Nennquerschnitt (mm²)	Maximaler elektrischer Widerstand (Ω/km)	Mindestisolationswiderstand (MΩ/km)	Gegenseitige Kapazität (nF/km)	Gegenseitige Induktivität (mH/km)
0,50	37,08	55	150	0,34
0,75	25,24	47	169	0,32
1,00	18,64	43	180	0,31
1,50	12,46	37	199	0,29
2,50	7,63	40	188	0,30

Dimensionstabelle

Typ	Nennquerschnitt (mm²)	Anzahl der Elemente	Außendurchmesser (mm)	Nenngewicht (kg/km)	Maximaler elektrischer Widerstand (Ω/km)	Kapazität (nF/km)	Induktivität (mH/km)	Isolationswiderstand (MΩ/km bei 20°C)
Paare	0,5	1	8,52	120,55	37,08	150	0,34	55
Paare	0,5	2	9,26	148	37,08	150	0,34	55
Paare	0,5	3	12,15	212,09	37,08	150	0,34	55
Paare	0,5	4	12,52	237,65	37,08	150	0,34	55
Paare	0,5	5	12,94	255,69	37,08	150	0,34	55
Paare	0,5	6	13,72	283,32	37,08	150	0,34	55
Paare	0,5	7	14,4	309,87	37,08	150	0,34	55
Paare	0,5	8	15,48	356,55	37,08	150	0,34	55
Paare	0,5	9	16,09	386,95	37,08	150	0,34	55
Paare	0,5	10	16,66	407,6	37,08	150	0,34	55
Paare	0,5	11	17,43	437,48	37,08	150	0,34	55
Paare	0,5	12	17,94	466,26	37,08	150	0,34	55
Paare	0,5	13	18,45	486,2	37,08	150	0,34	55
Paare	0,5	14	18,93	518,73	37,08	150	0,34	55
Paare	0,5	15	19,41	538,03	37,08	150	0,34	55
Paare	0,5	16	19,86	565,81	37,08	150	0,34	55
Paare	0,5	17	20,29	584,13	37,08	150	0,34	55
Paare	0,5	18	20,73	602,76	37,08	150	0,34	55
Paare	0,5	19	21,34	640,91	37,08	150	0,34	55
Paare	0,5	20	21,75	663,52	37,08	150	0,34	55
Paare	0,5	21	22,14	685,78	37,08	150	0,34	55
Paare	0,5	22	22,52	712,45	37,08	150	0,34	55
Paare	0,5	23	22,89	729,99	37,08	150	0,34	55
Paare	0,5	24	23,26	756,32	37,08	150	0,34	55
Paare	0,5	25	23,88	800,14	37,08	150	0,34	55
Paare	0,75	1	8,94	133,37	25,24	169	0,32	47
Paare	0,75	2	9,77	167,93	25,24	169	0,32	47
Paare	0,75	3	13	243,54	25,24	169	0,32	47
Paare	0,75	4	13,42	275,46	25,24	169	0,32	47
Paare	0,75	5	13,89	303,57	25,24	169	0,32	47
Paare	0,75	6	14,76	334,78	25,24	169	0,32	47
Paare	0,75	7	15,53	368,34	25,24	169	0,32	47
Paare	0,75	8	16,68	423,24	25,24	169	0,32	47
Paare	0,75	9	17,37	460,58	25,24	169	0,32	47
Paare	0,75	10	18	488,06	25,24	169	0,32	47
Paare	0,75	11	18,84	525,52	25,24	169	0,32	47
Paare	0,75	12	19,41	561,05	25,24	169	0,32	47
Paare	0,75	13	19,98	587,73	25,24	169	0,32	47
Paare	0,75	14	20,52	626,92	25,24	169	0,32	47
Paare	0,75	15	21,05	652,89	25,24	169	0,32	47
Paare	0,75	16	21,56	687,29	25,24	169	0,32	47
Paare	0,75	17	22,03	712,16	25,24	169	0,32	47
Paare	0,75	18	22,53	737,37	25,24	169	0,32	47
Paare	0,75	19	23,19	783,02	25,24	169	0,32	47
Paare	0,75	20	23,64	812,16	25,24	169	0,32	47
Paare	0,75	21	24,08	840,92	25,24	169	0,32	47
Paare	0,75	22	24,51	874,08	25,24	169	0,32	47
Paare	0,75	23	24,93	898,07	25,24	169	0,32	47
Paare	0,75	24	25,34	930,85	25,24	169	0,32	47
Paare	0,75	25	25,98	982,98	25,24	169	0,32	47
Paare	1	1	9,29	145,01	18,64	180	0,31	43
Paare	1	2	10,2	186,36	18,64	180	0,31	43
Paare	1	3	13,72	272,5	18,64	180	0,31	43
Paare	1	4	14,18	310,57	18,64	180	0,31	43
Paare	1	5	14,69	345,32	18,64	180	0,31	43
Paare	1	6	15,64	383	18,64	180	0,31	43
Paare	1	7	16,48	423,25	18,64	180	0,31	43
Paare	1	8	17,69	485,89	18,64	180	0,31	43
Paare	1	9	18,45	529,88	18,64	180	0,31	43
Paare	1	10	19,13	563,91	18,64	180	0,31	43
Paare	1	11	20,03	608,56	18,64	180	0,31	43
Paare	1	12	20,66	650,57	18,64	180	0,31	43
Paare	1	13	21,28	683,74	18,64	180	0,31	43
Paare	1	14	21,86	729,34	18,64	180	0,31	43
Paare	1	15	22,44	761,72	18,64	180	0,31	43
Paare	1	16	23	802,5	18,64	180	0,31	43
Paare	1	17	23,52	833,68	18,64	180	0,31	43
Paare	1	18	24,05	865,24	18,64	180	0,31	43
Paare	1	19	24,76	918,02	18,64	180	0,31	43
Paare	1	20	25,25	953,46	18,64	180	0,31	43
Paare	1	21	25,73	988,48	18,64	180	0,31	43
Paare	1	22	26,2	1027,91	18,64	180	0,31	43
Paare	1	23	26,65	1058,13	18,64	180	0,31	43
Paare	1	24	27,1	1097,14	18,64	180	0,31	43
Paare	1	25	27,76	1157,08	18,64	180	0,31	43
Paare	1,5	1	9,85	164,7	12,46	199	0,29	37
Paare	1,5	2	10,87	218,14	12,46	199	0,29	37
Paare	1,5	3	14,86	322,24	12,46	199	0,29	37
Paare	1,5	4	15,37	371,38	12,46	199	0,29	37
Paare	1,5	5	15,95	417,35	12,46	199	0,29	37
Paare	1,5	6	17,02	467,2	12,46	199	0,29	37
Paare	1,5	7	17,97	519,4	12,46	199	0,29	37
Paare	1,5	8	19,29	595,6	12,46	199	0,29	37
Paare	1,5	9	20,14	651,45	12,46	199	0,29	37
Paare	1,5	10	20,92	697,17	12,46	199	0,29	37
Paare	1,5	11	21,91	754,54	12,46	199	0,29	37
Paare	1,5	12	22,61	808,13	12,46	199	0,29	37
Paare	1,5	13	23,32	852,89	12,46	199	0,29	37
Paare	1,5	14	23,97	909,98	12,46	199	0,29	37
Paare	1,5	15	24,63	953,84	12,46	199	0,29	37
Paare	1,5	16	25,26	1006,06	12,46	199	0,29	37
Paare	1,5	17	25,85	1048,56	12,46	199	0,29	37
Paare	1,5	18	26,45	1091,5	12,46	199	0,29	37
Paare	1,5	19	27,22	1156,88	12,46	199	0,29	37
Paare	1,5	20	27,78	1203,63	12,46	199	0,29	37
Paare	1,5	21	28,32	1249,91	12,46	199	0,29	37
Paare	1,5	22	28,85	1300,59	12,46	199	0,29	37
Paare	1,5	23	29,36	1342,01	12,46	199	0,29	37
Paare	1,5	24	29,87	1392,22	12,46	199	0,29	37
Paare	1,5	25	30,56	1465,83	12,46	199	0,29	37
Paare	2,5	1	11,58	220,05	7,63	188	0,3	40
Paare	2,5	2	12,97	305,55	7,63	188	0,3	40
Paare	2,5	3	18,37	459,7	7,63	188	0,3	40
Paare	2,5	4	19,07	537,81	7,63	188	0,3	40
Paare	2,5	5	19,86	613,18	7,63	188	0,3	40
Paare	2,5	6	21,31	695,39	7,63	188	0,3	40
Paare	2,5	7	22,59	779,2	7,63	188	0,3	40
Paare	2,5	8	24,23	892	7,63	188	0,3	40
Paare	2,5	9	25,39	979,2	7,63	188	0,3	40
Paare	2,5	10	26,44	1055,81	7,63	188	0,3	40
Paare	2,5	11	27,71	1147,15	7,63	188	0,3	40
Paare	2,5	12	28,66	1231,29	7,63	188	0,3	40
Paare	2,5	13	29,62	1306,59	7,63	188	0,3	40
Paare	2,5	14	30,51	1393,9	7,63	188	0,3	40
Paare	2,5	15	31,4	1467,99	7,63	188	0,3	40
Paare	2,5	16	32,25	1550,27	7,63	188	0,3	40
Paare	2,5	17	33,05	1622,51	7,63	188	0,3	40
Paare	2,5	18	33,87	1695,35	7,63	188	0,3	40
Paare	2,5	19	34,84	1794,37	7,63	188	0,3	40
Paare	2,5	20	35,6	1870,8	7,63	188	0,3	40
Paare	2,5	21	36,32	1946,6	7,63	188	0,3	40
Paare	2,5	22	37,05	2026,8	7,63	188	0,3	40
Paare	2,5	23	37,74	2097,57	7,63	188	0,3	40
Paare	2,5	24	38,43	2177,14	7,63	188	0,3	40
Paare	2,5	25	39,21	2287,67	7,63	188	0,3	40
Ternas	0,5	1	8,8	127,59	37,08	150	0,34	55
Ternas	0,5	2	10,88	171,28	37,08	150	0,34	55
Ternas	0,5	3	12,15	225,84	37,08	150	0,34	55
Ternas	0,5	4	13,44	263,96	37,08	150	0,34	55
Ternas	0,5	5	14,3	294,42	37,08	150	0,34	55
Ternas	0,5	6	15,2	323,71	37,08	150	0,34	55
Ternas	0,5	7	16,01	355,91	37,08	150	0,34	55
Ternas	0,5	8	17,19	409,04	37,08	150	0,34	55
Ternas	0,5	9	17,91	445,01	37,08	150	0,34	55
Ternas	0,5	10	18,58	471,22	37,08	150	0,34	55
Ternas	0,5	11	19,44	507,05	37,08	150	0,34	55
Ternas	0,5	12	20,06	541,43	37,08	150	0,34	55
Ternas	0,5	13	20,64	566,63	37,08	150	0,34	55
Ternas	0,5	14	21,2	604,57	37,08	150	0,34	55
Ternas	0,5	15	21,75	629,14	37,08	150	0,34	55
Ternas	0,5	16	22,28	662,17	37,08	150	0,34	55
Ternas	0,5	17	22,79	685,91	37,08	150	0,34	55
Ternas	0,5	18	23,25	709,29	37,08	150	0,34	55
Ternas	0,5	19	23,99	753,93	37,08	150	0,34	55
Ternas	0,5	20	24,34	780,6	37,08	150	0,34	55
Ternas	0,5	21	24,87	808,84	37,08	150	0,34	55
Ternas	0,5	22	25,22	839,75	37,08	150	0,34	55
Ternas	0,5	23	25,75	863,42	37,08	150	0,34	55
Ternas	0,5	24	26,1	894,16	37,08	150	0,34	55
Ternas	0,5	25	27,05	947,61	37,08	150	0,34	55
Ternas	0,75	1	9,25	143,03	25,24	169	0,32	47
Ternas	0,75	2	11,58	197,55	25,24	169	0,32	47
Ternas	0,75	3	13	264,26	25,24	169	0,32	47
Ternas	0,75	4	14,44	312,01	25,24	169	0,32	47
Ternas	0,75	5	15,41	351,72	25,24	169	0,32	47
Ternas	0,75	6	16,41	390,65	25,24	169	0,32	47
Ternas	0,75	7	17,32	432,31	25,24	169	0,32	47
Ternas	0,75	8	18,59	496,21	25,24	169	0,32	47
Ternas	0,75	9	19,4	541,55	25,24	169	0,32	47
Ternas	0,75	10	20,15	577,03	25,24	169	0,32	47
Ternas	0,75	11	21,09	622,94	25,24	169	0,32	47
Ternas	0,75	12	21,78	666,5	25,24	169	0,32	47
Ternas	0,75	13	22,43	700,84	25,24	169	0,32	47
Ternas	0,75	14	23,06	747,88	25,24	169	0,32	47
Ternas	0,75	15	23,67	781,51	25,24	169	0,32	47
Ternas	0,75	16	24,26	823,57	25,24	169	0,32	47
Ternas	0,75	17	24,84	856,28	25,24	169	0,32	47
Ternas	0,75	18	25,35	888,59	25,24	169	0,32	47
Ternas	0,75	19	26,15	943,28	25,24	169	0,32	47
Ternas	0,75	20	26,54	978,75	25,24	169	0,32	47
Ternas	0,75	21	27,14	1015,97	25,24	169	0,32	47
Ternas	0,75	22	27,53	1055,65	25,24	169	0,32	47
Ternas	0,75	23	28,12	1088,28	25,24	169	0,32	47
Ternas	0,75	24	28,52	1127,77	25,24	169	0,32	47
Ternas	0,75	25	29,53	1192,45	25,24	169	0,32	47
Ternas	1	1	9,64	157,25	18,64	180	0,31	43
Ternas	1	2	12,18	222,09	18,64	180	0,31	43
Ternas	1	3	13,72	300,25	18,64	180	0,31	43
Ternas	1	4	15,29	357,31	18,64	180	0,31	43
Ternas	1	5	16,35	405,99	18,64	180	0,31	43
Ternas	1	6	17,45	454,22	18,64	180	0,31	43
Ternas	1	7	18,43	505,04	18,64	180	0,31	43
Ternas	1	8	19,78	579,21	18,64	180	0,31	43
Ternas	1	9	20,66	633,65	18,64	180	0,31	43
Ternas	1	10	21,48	678,12	18,64	180	0,31	43
Ternas	1	11	22,48	733,7	18,64	180	0,31	43
Ternas	1	12	23,24	786,18	18,64	180	0,31	43
Ternas	1	13	23,95	829,42	18,64	180	0,31	43
Ternas	1	14	24,63	885,3	18,64	180	0,31	43
Ternas	1	15	25,3	927,75	18,64	180	0,31	43
Ternas	1	16	25,95	978,61	18,64	180	0,31	43
Ternas	1	17	26,57	1020,06	18,64	180	0,31	43
Ternas	1	18	27,13	1061,08	18,64	180	0,31	43
Ternas	1	19	27,99	1125,43	18,64	180	0,31	43
Ternas	1	20	28,42	1169,49	18,64	180	0,31	43
Ternas	1	21	29,06	1215,45	18,64	180	0,31	43
Ternas	1	22	29,49	1263,71	18,64	180	0,31	43
Ternas	1	23	30,14	1305,08	18,64	180	0,31	43
Ternas	1	24	30,57	1353,13	18,64	180	0,31	43
Ternas	1	25	31,63	1428,47	18,64	180	0,31	43
Ternas	1,5	1	10,24	181,71	12,46	199	0,29	37
Ternas	1,5	2	13,11	264,85	12,46	199	0,29	37
Ternas	1,5	3	14,86	363,11	12,46	199	0,29	37
Ternas	1,5	4	16,64	436,88	12,46	199	0,29	37
Ternas	1,5	5	17,83	501,76	12,46	199	0,29	37
Ternas	1,5	6	19,07	566,72	12,46	199	0,29	37
Ternas	1,5	7	20,18	634,02	12,46	199	0,29	37
Ternas	1,5	8	21,65	726,42	12,46	199	0,29	37
Ternas	1,5	9	22,65	797,25	12,46	199	0,29	37
Ternas	1,5	10	23,57	857,94	12,46	199	0,29	37
Ternas	1,5	11	24,68	930,82	12,46	199	0,29	37
Ternas	1,5	12	25,53	999,44	12,46	199	0,29	37
Ternas	1,5	13	26,33	1058,74	12,46	199	0,29	37
Ternas	1,5	14	27,11	1130,61	12,46	199	0,29	37
Ternas	1,5	15	27,86	1189,03	12,46	199	0,29	37
Ternas	1,5	16	28,59	1255,8	12,46	199	0,29	37
Ternas	1,5	17	29,3	1313,08	12,46	199	0,29	37
Ternas	1,5	18	29,93	1369,88	12,46	199	0,29	37
Ternas	1,5	19	30,87	1451,51	12,46	199	0,29	37
Ternas	1,5	20	31,35	1511,17	12,46	199	0,29	37
Ternas	1,5	21	32,08	1572,98	12,46	199	0,29	37
Ternas	1,5	22	32,57	1636,81	12,46	199	0,29	37
Ternas	1,5	23	33,3	1694	12,46	199	0,29	37
Ternas	1,5	24	33,79	1757,6	12,46	199	0,29	37
Ternas	1,5	25	34,93	1851,79	12,46	199	0,29	37
Ternas	2,5	1	12,11	246,96	7,63	188	0,3	40
Ternas	2,5	2	16	376,59	7,63	188	0,3	40
Ternas	2,5	3	18,37	526,66	7,63	188	0,3	40
Ternas	2,5	4	20,78	642,01	7,63	188	0,3	40
Ternas	2,5	5	22,4	746,88	7,63	188	0,3	40
Ternas	2,5	6	24,08	853,42	7,63	188	0,3	40
Ternas	2,5	7	25,59	961,56	7,63	188	0,3	40
Ternas	2,5	8	27,43	1100,18	7,63	188	0,3	40
Ternas	2,5	9	28,78	1211,53	7,63	188	0,3	40
Ternas	2,5	10	30,03	1312,29	7,63	188	0,3	40
Ternas	2,5	11	31,46	1428,52	7,63	188	0,3	40
Ternas	2,5	12	32,62	1536,86	7,63	188	0,3	40
Ternas	2,5	13	33,71	1635,74	7,63	188	0,3	40
Ternas	2,5	14	34,76	1746,95	7,63	188	0,3	40
Ternas	2,5	15	35,78	1844,62	7,63	188	0,3	40
Ternas	2,5	16	36,77	1950,47	7,63	188	0,3	40
Ternas	2,5	17	37,73	2046,61	7,63	188	0,3	40
Ternas	2,5	18	38,58	2142,08	7,63	188	0,3	40
Ternas	2,5	19	39,78	2266,99	7,63	188	0,3	40
Ternas	2,5	20	40,44	2364,78	7,63	188	0,3	40
Ternas	2,5	21	41,43	2465,49	7,63	188	0,3	40
Ternas	2,5	22	42,09	2567,36	7,63	188	0,3	40
Ternas	2,5	23	43,08	2663,36	7,63	188	0,3	40
Ternas	2,5	24	43,74	2764,93	7,63	188	0,3	40
Ternas	2,5	25	45,15	2907,22	7,63	188	0,3	40

VERWANDTE PRODUKTE

VERSAND- UND LIEFERZEITEN

Versand- und Lieferzeiten – Häufig gestellte Fragen

F: Wie funktioniert der Produktversand?

A: Wir versenden innerhalb Brasiliens. Wir arbeiten mit der Post (SEDEX und PAC) und verschiedenen Partner-Versanddienstleistern zusammen. Nach Abschluss Ihrer Bestellung berechnet unser System anhand von Gewicht und Abmessungen Ihrer Bestellung die besten Versandoptionen für Ihre Postleitzahl und zeigt diese an.

F: Wie lange ist die Lieferzeit für meine Bestellung?

A: Unsere gesamte Lieferzeit setzt sich aus zwei Phasen zusammen: Verfügbarkeitszeit + Transportzeit.

Verfügbarkeitszeitraum:
- Produkte auf Lager: Wenn das Produkt auf Lager ist, wird es innerhalb von 2 Werktagen versendet.
- Produkte auf Bestellung gefertigt: Um höchste Qualität und Flexibilität zu gewährleisten, werden viele unserer Kabel auf Bestellung gefertigt . In diesen Fällen beträgt die Produktions- und Lieferzeit 15 Werktage.
Frist des Fluggesellschaftsunternehmens:
- Dies ist die Zeit, die der Versand nach dem Versand benötigt, um Sie zu erreichen . Dieser Zeitraum wird bei der Berechnung der Versandkosten in Ihrem Warenkorb angezeigt.

Daher beträgt die voraussichtliche Lieferzeit für ein Produkt, das sich in Produktion befindet, insgesamt 15 Werktage zuzüglich der Versandzeit.

F: Warum beträgt die Produktionsvorlaufzeit 15 Werktage? Was passiert bei Verzögerungen?

A: Dank unseres On-Demand-Produktionsmodells können wir Ihnen hochwertige Industriekabel in der exakt benötigten Länge zu äußerst wettbewerbsfähigen Preisen anbieten. Als Fertigungsbetrieb unterliegt unser Produktionsprozess verschiedenen Faktoren, wie dem Wareneingang und dem Betrieb komplexer Maschinen. Wir sind uns bewusst, dass unvorhergesehene Ereignisse eintreten können. Sollte es zu einer Verzögerung kommen, die den 15-tägigen Produktionszeitraum beeinflussen könnte, wird sich unser Team proaktiv mit Ihnen in Verbindung setzen, um Sie über den neuen Zeitplan zu informieren. Wir legen Wert auf absolute Transparenz während des gesamten Prozesses.

F: Kann ich eine Bestellung stornieren, die sich bereits in Produktion befindet?

A: Bei Produkten, die auf Bestellung gefertigt werden (Fertigung nach Auftrag), können wir keine Stornierungen mehr akzeptieren, sobald die Produktion begonnen hat. Um eine schnelle und wettbewerbsfähige Produktion zu gewährleisten, werden die Rohmaterialien für Ihr Kabel separat bereitgestellt und reserviert. Die Fertigung beginnt unmittelbar nach Zahlungseingang. Bitte überprüfen Sie Ihre Bestellung sorgfältig, bevor Sie sie abschließen. Bei Fragen wenden Sie sich bitte an unser Team.

Custos de Frete

F: Wie werden die Versandkosten berechnet?

A: Der Wert wird automatisch in Ihrem Warenkorb berechnet, basierend auf dem Gesamtgewicht der Produkte, den Abmessungen der Verpackung und der eingegebenen Zielpostleitzahl.

F: Bieten Sie kostenlosen Versand an?

A: Derzeit haben wir keine feste Regelung für kostenlosen Versand. Gelegentlich bieten wir jedoch Sonderaktionen an. Am genauesten können Sie die Versandkosten für Ihren Standort ermitteln, indem Sie die gewünschten Produkte und Ihre Postleitzahl in den Warenkorb legen.

Garantie und Rückgabe

F: Wie lauten die Rückgabe- und Umtauschbedingungen?

A: Gemäß unseren Richtlinien und dem Verbraucherschutzgesetz akzeptieren wir Rücksendungen aufgrund von Fehlkäufen oder Herstellungsfehlern innerhalb von 7 (sieben) Kalendertagen nach Erhalt der Ware. Um die Rücksendung einzuleiten, kontaktieren Sie bitte unseren Kundenservice per E-Mail. ecommerce@innovcable. Com.br Bitte geben Sie die Bestellnummer und den Grund für die Rücksendung an. Das Produkt muss in der Originalverpackung, unbeschädigt und ohne Gebrauchsspuren zurückgesendet werden. Wir weisen ausdrücklich darauf hin, dass diese Rückgabebedingungen auch nach Erhalt des Produkts unverändert gelten.

F: Gibt es eine Garantie auf die Produkte?

A: Ja. Alle Kabel unserer Produktlinie haben eine Garantie gegen Herstellungsfehler. Die jeweilige Garantiezeit finden Sie auf der Produktseite. Die Garantie deckt keine Schäden ab, die durch unsachgemäße Installation, Missbrauch oder normale Abnutzung entstehen.

Verladung und Transport

1. Beim Anheben mit einem Kran muss das richtige Seil verwendet werden, das an einer Achse befestigt ist, die sich in der Mitte der Spule befindet.

* Kopf hoch:
– Bringen Sie es so nah wie möglich an den Boden.
Bewegen Sie sich langsam und halten Sie, sobald Sie die richtige Position erreicht haben, nicht abrupt an.

2. Bei Verwendung eines Gabelstaplers dürfen die Fässer nicht durch den Gabelstapler beschädigt werden.

* Kopf hoch:
Platziere die Spule in der Mitte der Gabel.
Die Breite der Gabel muss größer sein als die der Spule.

Transport und Entladung

✽ Vorsichtsmaßnahmen beim Umgang mit Kabeln:
• Die Spulen dürfen nicht abgedeckt werden.
• Nicht weiter als 20 m rollen.
• Verwenden Sie beim Umziehen keine scharfen Gegenstände.
• Eine beschädigte Spule darf nicht aufgerollt werden.
• Nicht auf unebenen Oberflächen rollen.
• Lagern Sie die Spule nicht in der Nähe von Heizgeräten oder brennbaren Materialien.

Prüfungen beim Umgang mit Kabeln – Lagerung

• Entfernen Sie die Schutzmaterialien und die Verpackung, die die Kabeltrommeln und Kabel schützen, erst, wenn diese verwendet werden.
• An einem geschützten oder geschlossenen Ort lagern, um Beschädigungen durch Maschinen zu vermeiden.
• Bei längerer Lagerung an einem geeigneten, geschlossenen Ort aufbewahren. (Spulen und Verpackung sollten trocken gelagert werden.)
• Versiegeln Sie beide Enden der restlichen Kabel auf den Trommeln mit Schrumpfschlauch, um die Aufnahme von Feuchtigkeit zu verhindern.

PRODUKTE/KATEGORIEN >
