BF FC Instrumentenkabel: Kupferbandabschirmung

Geschirmtes Instrumentenkabel mit Kupferband und Kupferband.

Instrumentenkabel; geschirmt mit Kupferband; max. 2,50 mm²; 300 V; 1 bis 56 Adernpaare oder -gruppen; nummerierte Leiter; PVC/PVC/PVC; flammhemmend; +70 °C

DATENBLATT HERUNTERLADEN

Instrumentenkabel, geschirmt mit Kupferband (BF) / Kupferband (FC), 300 V, NBR 10300

Anzahl der Fahrer:

1

2

3

4

5

6

7

8

10

12

14

15

16

18

20

22

24

25

26

28

30

32

34

35

36

38

40

42

Konstruktion:

von

Terna

Quadra

Querschnitt (mm²):

0,50

0,75

1,00

1,50

2,50

Reinigen

Nagetierschutz?

Ja, Nagetierschutz hinzufügen (+30%) (+R$3,10)

Bietet zusätzlichen Schutz vor Nagetieren und Termiten. Der Preis wird in Ihrem Warenkorb aktualisiert.

💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.

Hochleistungsverbindung für sichere industrielle AutomatisierungDieses Kabel wurde für höchste Signalgenauigkeit in der Automatisierung entwickelt und schützt Ihre Signale vor elektromagnetischen Störungen und Übersprechen. Eine robuste Lösung, die die für die Stabilität Ihrer industriellen Prozesse unerlässliche Präzision und Sicherheit gewährleistet.

Reines und rauschfreies Signal: Überlegene Abschirmung, die elektromagnetische Störungen und den Übersprecheffekt eliminiert.
Maximale Leitfähigkeit und Effizienz: Hergestellt aus 100% reinem Kupfer, was einen geringeren Widerstand und dielektrische Verluste gewährleistet.
Hohe Betriebssicherheit: Flammhemmende und selbstverlöschende Eigenschaften erhöhen den Schutz in kritischen Industrieumgebungen.
Widerstandsfähigkeit in feindlichen Umgebungen: Hervorragende Flexibilität und Schutz vor Feuchtigkeit, UV-Strahlung und chemischen Substanzen.
Breite Anwendungskompatibilität: Ideal für analoge und digitale Signale, Hart-Protokoll und Punkt-zu-Punkt-Instrumentierung.

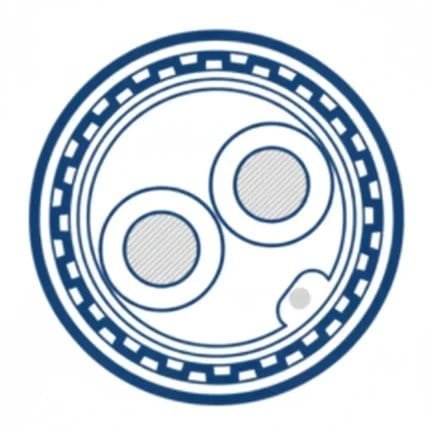

DESIGN FÜR PRODUKTE

Litzenleiter aus blanken elektrolytischen Kupferdrähten, weich, Litzenklasse 2 NBR NM 280.
Isolierung aus thermoplastischer Verbundmasse auf Basis von Polyvinylchlorid (PVC/A).
Treffen von Fahrern in Zweier-, Dreier- oder Vierergruppen.
Steigung: 50 bis 65 mm
Separator aus Polyesterband und kollektive Abschirmung aus aluminisiertem Polyesterband, mit einem flexiblen Ableitungsleiter mit einem Querschnitt von 0,5 mm², der aus verzinnten elektrolytischen Kupferdrähten gebildet wird.
Kommunikationskabel bestehend aus einem Litzenleiter mit einem Querschnitt von 0,50 mm², Isolierung aus (PVC/A), blaue Farbe (falls verwendet).
Zwischenschicht aus thermoplastischer Verbundmasse auf Basis von Polyvinylchlorid (PVC/ST1).
Abschirmung mit Kupferband.
Thermoplastische Verbundbeschichtung auf Basis von Polyvinylchlorid (PVC/ST1).

EINZELHEITEN

Vorteile

Zuverlässige Übertragung: Effiziente kollektive Abschirmung zum Schutz vor elektromagnetischen Störungen und Übersprechen.
Hohe Leistung: Die Leiter bestehen aus 100% reinem Elektrolytkupfer und gewährleisten so einen geringeren ohmschen Widerstand und geringere dielektrische Verluste.
Verbesserte Sicherheit: Flammhemmende und selbstverlöschende Eigenschaften gemäß den Normen NBR NM IEC 60332-3-23.
Oberer Widerstand: Ausgezeichnete Beständigkeit gegenüber Feuchtigkeit, UV-Strahlung und verschiedenen Chemikalien, ideal für industrielle Umgebungen.
Installationsflexibilität: Hohe Kabelflexibilität, mit der Option von Leitern der Klasse 5 für einfachere Handhabung und Montage.
Einfache Identifizierung: Paare und Trios, gekennzeichnet durch leuchtende Farben (Schwarz/Weiß und Schwarz/Weiß/Rot), optimieren die Installationszeit.
Breite Kompatibilität: Es verarbeitet analoge (4-20mA) und digitale Signale sowie das Hart®-Kommunikationsprotokoll einwandfrei.
Konstruktive Vielseitigkeit: Es kann mit unterschiedlichen Isolier- und Ummantelungsmaterialien hergestellt werden, um spezifische Anforderungen an Temperatur oder chemische Beständigkeit zu erfüllen.
Zertifizierte Qualität: Dieses Produkt wird unter einem strengen Qualitätsmanagementsystem nach ISO 9001:2008 hergestellt, wodurch die vollständige Einhaltung der Normen gewährleistet wird.
Hohe Haltbarkeit: Konzipiert für Festinstallationen in rauen Umgebungen, gewährleistet dies eine lange Lebensdauer und reduziert Ausfallzeiten für Wartungsarbeiten.

Aplicações

Industrielle Messtechnik: Leitung von Steuer- und Messsignalen in industriellen Prozessen im Allgemeinen.
Prozessautomatisierung: Punkt-zu-Punkt-Verbindung von Sensoren, Durchflussmessern, Manometern, Temperaturmessgeräten und anderen Geräten.
Kontrollsystem: Stromversorgung für Relais, Schütze und andere elektronische Bauteile in Schaltschränken.
Hart® Kommunikation: Ideal für die Datenübertragung in Regelkreisen, die das Hart®-Protokoll verwenden.
Petrochemische Industrie: Anwendungsgebiete sind Raffinerien und Chemieanlagen, wo Beständigkeit gegenüber chemischen Kampfstoffen unerlässlich ist.
Stahl- und Bergbauindustrie: Wird in rauen Umgebungen eingesetzt, die robuste Kabel mit hohem Schutz gegen elektrische Störungen erfordern.
Zucker- und Ethanolwerke: Anschluss von Feldinstrumenten in Produktions- und Lagerbereichen.
Papier- und Zellstoffindustrie: Wird im gesamten Industriebetrieb zur Vernetzung von Produktionssteuerungssystemen eingesetzt.
Kläranlagen: Unentbehrlich in Wasser- und Abwasseraufbereitungsanlagen zur Überwachung und Steuerung von Prozessen.
Allgemeine Fertigung: Zuverlässigkeit bei der Übertragung digitaler und analoger Signale in automatisierten Produktionslinien.

DADOS TCNICOS

Informationen zu Gerais
Markierung	UNVERFÜGBAR
Produkttyp	Instrumentenkabel mit gemeinsamer Schirmung (aluminisiertes Polyesterband) und zusätzlicher Schirmung mit Kupferband.
Modell	INNOVCABLE BF FC INSTRUMENTATIONSKABEL
Quelle	100% brasilianisch
Elektrische Parameter
Isolationsspannung	300V
Unterstützte Protokolle	Hart®-Protokoll (4-20mA), digitale Signale und Punkt-zu-Punkt-Instrumentierung.
Elektrische Parameter nach Abschnitt
Nennquerschnitt $0,50 mm²	Maximaler elektrischer Widerstand: 37,08 $ Omega/km Kapazität: 150 nF/km \| Induktivität: 0,34 mH/km \| Widerstand. Isolierung: 55 MΩ/km bei 20°C
Nennquerschnitt $0,75 mm²	Maximaler elektrischer Widerstand: 25,24 $ Omega/km Kapazität: 169 nF/km \| Induktivität: 0,32 mH/km \| Widerstand. Isolierung: 47 MΩ/km bei 20°C
Nennquerschnitt $1,00 mm²	Maximaler elektrischer Widerstand: 18,64 $ Omega/km Kapazität: 180 nF/km \| Induktivität: 0,31 mH/km \| Widerstand. Isolierung: 43 MΩ/km bei 20°C
Nennquerschnitt $1,50 mm²	Maximaler elektrischer Widerstand: 12,46 $ Omega/km Kapazität: 199 nF/km \| Induktivität: 0,29 mH/km \| Widerstand. Isolierung: 37 MΩ/km bei 20°C
Nennquerschnitt $2,50 mm²	Maximaler elektrischer Widerstand: 7,63 $ Omega/km Kapazität: 188 nF/km \| Induktivität: 0,30 mH/km \| Widerstand. Isolierung: 40 MΩ/km bei 20°C
Produktdesign
Leitermaterial	Blankes elektrolytisches Kupferdraht (100 % rein, 99,90 % rein), weichgehärtet.
Treiberdesign	Zeichenkettensatz der Klasse 2. (Klasse 5 auf Anfrage erhältlich)
Basismaterial für die Venenisolierung	Thermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/A).
Zwischendeckschicht-Basismaterial	Thermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/ST1).
Grundmaterial für die Außenverkleidung	Thermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/ST1).
Farbe des Bezugs	Unbestimmt.
Straßenfarbcode	Paare: Schwarzweiß. Anzüge: Schwarz, Weiß und Rot.
Art der Drehung	Die Dirigenten versammelten sich in Zweier-, Dreier- oder Vierergruppen.
Drehschritt	50 bis 65mm.
Separator	Polyesterband.
Abschirmung	Kollektive Abschirmung mit aluminisiertem Polyesterband und flexibler Ableitung (0,5 mm²) aus verzinntem Kupfer, plus zusätzliche Abschirmung mit Kupferband.
Kommunikationskabel	Optional: 0,50 mm² Leiter mit blauer PVC/A-Isolierung.
Kabelformat	Rund. (Zylindrische Abdeckung für Verschlusssachen auf Anfrage erhältlich).
Produkteigenschaften
Anwendungsbereich	Feste Installationen in industriellen Umgebungen zur Übertragung von analogen (4-20mA) und digitalen Signalen, Hart®-Protokoll und Anschlüssen für Sensoren, Messgeräte und Relais.
Schutz vor Störungen	Ja, Schutz vor externen elektromagnetischen Störungen und Immunität gegen Übersprechen.
Maximale Temperatur im Leiter	+70 °C im Dauerbetrieb.
Flammschutzmittel	Ja, es ist schwer entflammbar und selbstverlöschend.
UV-beständig	Ja.
Chemikalienbeständig	Ja. (Speziell öl- und fettbeständiges PVC ist auf Anfrage erhältlich).
halogenfrei	Nein (Standard-PVC). LSZH-Ausführung auf Anfrage erhältlich.
Flexibilität	Standardausführung (Klasse 2). Hohe Flexibilität (Klasse 5) auf Anfrage erhältlich.
Anwendbare Standards
Konstruktion und Prüfung	NBR 10300
Dirigenten	ABNT/MERCOSUL: NM-280 und NM-IEC 60228
Flammenausbreitung	NBR NM IEC 60332-3-23, Kategorie B
Andere	NBR 6812 und NBR 6251

Dimensionstabelle

Nennquerschnitt (mm²)	Typ	Anzahl der Elemente	Außendurchmesser (mm)	Nenngewicht (kg/km)	Maximaler elektrischer Widerstand (Ω/km)	Kapazität (nF/km)	Induktivität (mH/km)	Isolationswiderstand (MΩ/km bei 20ºC)
0,5	Paare	1	8,67	128,33	37,08	150	0,34	55
0,5	Paare	2	9,41	156,02	37,08	150	0,34	55
0,5	Paare	3	12,3	221,04	37,08	150	0,34	55
0,5	Paare	4	12,67	246,72	37,08	150	0,34	55
0,5	Paare	5	13,09	268,9	37,08	150	0,34	55
0,5	Paare	6	13,87	292,77	37,08	150	0,34	55
0,5	Paare	7	14,56	319,54	37,08	150	0,34	55
0,5	Paare	8	15,63	366,59	37,08	150	0,34	55
0,5	Paare	9	16,25	397,2	37,08	150	0,34	55
0,5	Paare	10	16,81	418,02	37,08	150	0,34	55
0,5	Paare	11	17,58	448,17	37,08	150	0,34	55
0,5	Paare	12	18,09	477,11	37,08	150	0,34	55
0,5	Paare	13	18,61	497,22	37,08	150	0,34	55
0,5	Paare	14	19,08	529,9	37,08	150	0,34	55
0,5	Paare	15	19,56	549,36	37,08	150	0,34	55
0,5	Paare	16	20,02	577,28	37,08	150	0,34	55
0,5	Paare	17	20,44	595,74	37,08	150	0,34	55
0,5	Paare	18	20,88	614,51	37,08	150	0,34	55
0,5	Paare	19	21,5	652,87	37,08	150	0,34	55
0,5	Paare	20	21,9	675,61	37,08	150	0,34	55
0,5	Paare	21	22,29	698	37,08	150	0,34	55
0,5	Paare	22	22,68	724,79	37,08	150	0,34	55
0,5	Paare	23	23,05	742,45	37,08	150	0,34	55
0,5	Paare	24	23,42	768,9	37,08	150	0,34	55
0,5	Paare	25	24,03	812,94	37,08	150	0,34	55
0,75	Paare	1	9,09	141,29	25,24	169	0,32	47
0,75	Paare	2	9,92	176,12	25,24	169	0,32	47
0,75	Paare	3	13,15	252,77	25,24	169	0,32	47
0,75	Paare	4	13,57	284,82	25,24	169	0,32	47
0,75	Paare	5	14,04	313,48	25,24	169	0,32	47
0,75	Paare	6	14,91	344,57	25,24	169	0,32	47
0,75	Paare	7	15,68	378,37	25,24	169	0,32	47
0,75	Paare	8	16,83	433,67	25,24	169	0,32	47
0,75	Paare	9	17,52	471,24	25,24	169	0,32	47
0,75	Paare	10	18,15	498,92	25,24	169	0,32	47
0,75	Paare	11	18,99	536,67	25,24	169	0,32	47
0,75	Paare	12	19,56	572,37	25,24	169	0,32	47
0,75	Paare	13	20,13	599,24	25,24	169	0,32	47
0,75	Paare	14	20,67	638,61	25,24	169	0,32	47
0,75	Paare	15	21,2	664,75	25,24	169	0,32	47
0,75	Paare	16	21,71	699,31	25,24	169	0,32	47
0,75	Paare	17	22,19	724,33	25,24	169	0,32	47
0,75	Paare	18	22,68	749,7	25,24	169	0,32	47
0,75	Paare	19	23,34	795,58	25,24	169	0,32	47
0,75	Paare	20	23,8	824,87	25,24	169	0,32	47
0,75	Paare	21	24,23	853,77	25,24	169	0,32	47
0,75	Paare	22	24,66	887,07	25,24	169	0,32	47
0,75	Paare	23	25,08	911,19	25,24	169	0,32	47
0,75	Paare	24	25,49	944,1	25,24	169	0,32	47
0,75	Paare	25	26,13	996,46	25,24	169	0,32	47
1	Paare	1	9,45	153,04	18,64	180	0,31	43
1	Paare	2	10,35	194,69	18,64	180	0,31	43
1	Paare	3	13,88	281,96	18,64	180	0,31	43
1	Paare	4	14,33	320,18	18,64	180	0,31	43
1	Paare	5	14,84	355,09	18,64	180	0,31	43
1	Paare	6	15,79	393,07	18,64	180	0,31	43
1	Paare	7	16,63	433,5	18,64	180	0,31	43
1	Paare	8	17,84	496,66	18,64	180	0,31	43
1	Paare	9	18,6	540,89	18,64	180	0,31	43
1	Paare	10	19,29	575,14	18,64	180	0,31	43
1	Paare	11	20,18	620,1	18,64	180	0,31	43
1	Paare	12	20,81	662,3	18,64	180	0,31	43
1	Paare	13	21,43	695,67	18,64	180	0,31	43
1	Paare	14	22,01	741,46	18,64	180	0,31	43
1	Paare	15	22,59	774,03	18,64	180	0,31	43
1	Paare	16	23,15	814,99	18,64	180	0,31	43
1	Paare	17	23,67	846,34	18,64	180	0,31	43
1	Paare	18	24,21	878,07	18,64	180	0,31	43
1	Paare	19	24,91	931,08	18,64	180	0,31	43
1	Paare	20	25,41	966,68	18,64	180	0,31	43
1	Paare	21	25,88	1001,87	18,64	180	0,31	43
1	Paare	22	26,35	1041,45	18,64	180	0,31	43
1	Paare	23	26,8	1071,81	18,64	180	0,31	43
1	Paare	24	27,26	1110,97	18,64	180	0,31	43
1	Paare	25	27,91	1171,14	18,64	180	0,31	43
1,5	Paare	1	10,03	173,85	12,46	199	0,29	37
1,5	Paare	2	11,06	228,22	12,46	199	0,29	37
1,5	Paare	3	15,06	334,46	12,46	199	0,29	37
1,5	Paare	4	15,58	384,32	12,46	199	0,29	37
1,5	Paare	5	16,16	431,02	12,46	199	0,29	37
1,5	Paare	6	17,24	481,82	12,46	199	0,29	37
1,5	Paare	7	18,19	534,91	12,46	199	0,29	37
1,5	Paare	8	19,52	612,22	12,46	199	0,29	37
1,5	Paare	9	20,37	668,92	12,46	199	0,29	37
1,5	Paare	10	21,15	715,47	12,46	199	0,29	37
1,5	Paare	11	22,15	773,79	12,46	199	0,29	37
1,5	Paare	12	22,85	828,18	12,46	199	0,29	37
1,5	Paare	13	23,56	873,73	12,46	199	0,29	37
1,5	Paare	14	24,22	931,6	12,46	199	0,29	37
1,5	Paare	15	24,88	976,24	12,46	199	0,29	37
1,5	Paare	16	25,52	1029,22	12,46	199	0,29	37
1,5	Paare	17	26,1	1072,47	12,46	199	0,29	37
1,5	Paare	18	26,71	1116,16	12,46	199	0,29	37
1,5	Paare	19	27,49	1182,42	12,46	199	0,29	37
1,5	Paare	20	28,05	1229,9	12,46	199	0,29	37
1,5	Paare	21	28,59	1276,91	12,46	199	0,29	37
1,5	Paare	22	29,12	1328,32	12,46	199	0,29	37
1,5	Paare	23	29,64	1370,45	12,46	199	0,29	37
1,5	Paare	24	30,15	1421,58	12,46	199	0,29	37
1,5	Paare	25	30,84	1495,9	12,46	199	0,29	37
2,5	Paare	1	11,8	231,56	7,63	188	0,3	40
2,5	Paare	2	13,2	319,38	7,63	188	0,3	40
2,5	Paare	3	18,66	477,8	7,63	188	0,3	40
2,5	Paare	4	19,35	557,88	7,63	188	0,3	40
2,5	Paare	5	20,15	635,27	7,63	188	0,3	40
2,5	Paare	6	21,62	719,82	7,63	188	0,3	40
2,5	Paare	7	22,92	805,9	7,63	188	0,3	40
2,5	Paare	8	24,57	921,28	7,63	188	0,3	40
2,5	Paare	9	25,73	1010,69	7,63	188	0,3	40
2,5	Paare	10	26,8	1089,45	7,63	188	0,3	40
2,5	Paare	11	28,07	1183,15	7,63	188	0,3	40
2,5	Paare	12	29,04	1269,4	7,63	188	0,3	40
2,5	Paare	13	30	1346,81	7,63	188	0,3	40
2,5	Paare	14	30,9	1436,21	7,63	188	0,3	40
2,5	Paare	15	31,8	1512,38	7,63	188	0,3	40
2,5	Paare	16	32,66	1596,71	7,63	188	0,3	40
2,5	Paare	17	33,46	1670,99	7,63	188	0,3	40
2,5	Paare	18	34,29	1745,87	7,63	188	0,3	40
2,5	Paare	19	35,27	1847,13	7,63	188	0,3	40
2,5	Paare	20	36,04	1925,59	7,63	188	0,3	40
2,5	Paare	21	36,77	2003,39	7,63	188	0,3	40
2,5	Paare	22	37,5	2085,59	7,63	188	0,3	40
2,5	Paare	23	38,2	2158,34	7,63	188	0,3	40
2,5	Paare	24	38,9	2239,89	7,63	188	0,3	40
2,5	Paare	25	39,68	2352,74	7,63	188	0,3	40
0,5	Ternas	1	8,95	135,42	37,08	150	0,34	55
0,5	Ternas	2	11,03	179,57	37,08	150	0,34	55
0,5	Ternas	3	12,3	234,79	37,08	150	0,34	55
0,5	Ternas	4	13,59	273,18	37,08	150	0,34	55
0,5	Ternas	5	14,45	303,85	37,08	150	0,34	55
0,5	Ternas	6	15,35	333,4	37,08	150	0,34	55
0,5	Ternas	7	16,16	365,85	37,08	150	0,34	55
0,5	Ternas	8	17,34	419,37	37,08	150	0,34	55
0,5	Ternas	9	18,06	455,55	37,08	150	0,34	55
0,5	Ternas	10	18,73	481,96	37,08	150	0,34	55
0,5	Ternas	11	19,59	518,07	37,08	150	0,34	55
0,5	Ternas	12	20,21	552,63	37,08	150	0,34	55
0,5	Ternas	13	20,79	578	37,08	150	0,34	55
0,5	Ternas	14	21,36	616,12	37,08	150	0,34	55
0,5	Ternas	15	21,9	640,84	37,08	150	0,34	55
0,5	Ternas	16	22,43	674,03	37,08	150	0,34	55
0,5	Ternas	17	22,94	697,93	37,08	150	0,34	55
0,5	Ternas	18	23,4	721,45	37,08	150	0,34	55
0,5	Ternas	19	24,14	766,32	37,08	150	0,34	55
0,5	Ternas	20	24,49	793,12	37,08	150	0,34	55
0,5	Ternas	21	25,02	821,5	37,08	150	0,34	55
0,5	Ternas	22	25,37	852,53	37,08	150	0,34	55
0,5	Ternas	23	25,9	876,34	37,08	150	0,34	55
0,5	Ternas	24	26,25	907,2	37,08	150	0,34	55
0,5	Ternas	25	27,2	960,93	37,08	150	0,34	55
0,75	Ternas	1	9,4	150,99	25,24	169	0,32	47
0,75	Ternas	2	11,73	206,02	25,24	169	0,32	47
0,75	Ternas	3	13,15	273,49	25,24	169	0,32	47
0,75	Ternas	4	14,59	321,54	25,24	169	0,32	47
0,75	Ternas	5	15,56	361,48	25,24	169	0,32	47
0,75	Ternas	6	16,57	400,7	25,24	169	0,32	47
0,75	Ternas	7	17,47	442,64	25,24	169	0,32	47
0,75	Ternas	8	18,74	506,95	25,24	169	0,32	47
0,75	Ternas	9	19,55	552,54	25,24	169	0,32	47
0,75	Ternas	10	20,3	588,24	25,24	169	0,32	47
0,75	Ternas	11	21,24	634,45	25,24	169	0,32	47
0,75	Ternas	12	21,93	678,21	25,24	169	0,32	47
0,75	Ternas	13	22,58	712,75	25,24	169	0,32	47
0,75	Ternas	14	23,21	759,98	25,24	169	0,32	47
0,75	Ternas	15	23,82	793,79	25,24	169	0,32	47
0,75	Ternas	16	24,42	836,03	25,24	169	0,32	47
0,75	Ternas	17	24,99	868,91	25,24	169	0,32	47
0,75	Ternas	18	25,5	901,38	25,24	169	0,32	47
0,75	Ternas	19	26,3	956,33	25,24	169	0,32	47
0,75	Ternas	20	26,7	991,93	25,24	169	0,32	47
0,75	Ternas	21	27,29	1029,31	25,24	169	0,32	47
0,75	Ternas	22	27,68	1069,12	25,24	169	0,32	47
0,75	Ternas	23	28,27	1101,92	25,24	169	0,32	47
0,75	Ternas	24	28,67	1141,54	25,24	169	0,32	47
0,75	Ternas	25	9,4	150,99	25,24	169	0,32	47
1	Ternas	1	9,79	165,34	18,64	180	0,31	43
1	Ternas	2	12,33	230,73	18,64	180	0,31	43
1	Ternas	3	13,88	309,71	18,64	180	0,31	43
1	Ternas	4	15,45	367,1	18,64	180	0,31	43
1	Ternas	5	16,5	416,03	18,64	180	0,31	43
1	Ternas	6	17,6	464,59	18,64	180	0,31	43
1	Ternas	7	18,59	515,71	18,64	180	0,31	43
1	Ternas	8	19,93	590,32	18,64	180	0,31	43
1	Ternas	9	20,81	645,02	18,64	180	0,31	43
1	Ternas	10	21,63	689,73	18,64	180	0,31	43
1	Ternas	11	22,64	745,63	18,64	180	0,31	43
1	Ternas	12	23,39	798,34	18,64	180	0,31	43
1	Ternas	13	24,1	841,79	18,64	180	0,31	43
1	Ternas	14	24,79	897,87	18,64	180	0,31	43
1	Ternas	15	25,45	940,53	18,64	180	0,31	43
1	Ternas	16	26,1	991,57	18,64	180	0,31	43
1	Ternas	17	26,72	1033,21	18,64	180	0,31	43
1	Ternas	18	27,28	1074,4	18,64	180	0,31	43
1	Ternas	19	28,14	1139,02	18,64	180	0,31	43
1	Ternas	20	28,57	1183,23	18,64	180	0,31	43
1	Ternas	21	29,21	1229,38	18,64	180	0,31	43
1	Ternas	22	29,64	1277,78	18,64	180	0,31	43
1	Ternas	23	30,29	1319,32	18,64	180	0,31	43
1	Ternas	24	30,72	1367,52	18,64	180	0,31	43
1	Ternas	25	31,78	1443,16	18,64	180	0,31	43
1,5	Ternas	1	10,42	191,16	12,46	199	0,29	37
1,5	Ternas	2	13,31	275,84	12,46	199	0,29	37
1,5	Ternas	3	15,06	375,99	12,46	199	0,29	37
1,5	Ternas	4	16,85	450,95	12,46	199	0,29	37
1,5	Ternas	5	18,05	516,92	12,46	199	0,29	37
1,5	Ternas	6	19,29	583,08	12,46	199	0,29	37
1,5	Ternas	7	20,42	651,52	12,46	199	0,29	37
1,5	Ternas	8	21,89	745,3	12,46	199	0,29	37
1,5	Ternas	9	22,89	817,22	12,46	199	0,29	37
1,5	Ternas	10	23,82	878,99	12,46	199	0,29	37
1,5	Ternas	11	24,93	953,08	12,46	199	0,29	37
1,5	Ternas	12	25,79	1022,73	12,46	199	0,29	37
1,5	Ternas	13	26,59	1083,08	12,46	199	0,29	37
1,5	Ternas	14	27,37	1155,97	12,46	199	0,29	37
1,5	Ternas	15	28,13	1215,4	12,46	199	0,29	37
1,5	Ternas	16	28,86	1283,17	12,46	199	0,29	37
1,5	Ternas	17	29,57	1341,45	12,46	199	0,29	37
1,5	Ternas	18	30,21	1399,22	12,46	199	0,29	37
1,5	Ternas	19	31,15	1481,99	12,46	199	0,29	37
1,5	Ternas	20	31,64	1542,59	12,46	199	0,29	37
1,5	Ternas	21	32,37	1605,39	12,46	199	0,29	37
1,5	Ternas	22	32,86	1670,15	12,46	199	0,29	37
1,5	Ternas	23	33,6	1728,32	12,46	199	0,29	37
1,5	Ternas	24	34,08	1792,85	12,46	199	0,29	37
1,5	Ternas	25	35,24	1888,28	12,46	199	0,29	37
2,5	Ternas	1	12,33	259,31	7,63	188	0,3	40
2,5	Ternas	2	16,26	392,58	7,63	188	0,3	40
2,5	Ternas	3	18,66	546,88	7,63	188	0,3	40
2,5	Ternas	4	21,09	665,32	7,63	188	0,3	40
2,5	Ternas	5	22,72	773,12	7,63	188	0,3	40
2,5	Ternas	6	24,41	882,76	7,63	188	0,3	40
2,5	Ternas	7	25,94	993,92	7,63	188	0,3	40
2,5	Ternas	8	27,79	1135,89	7,63	188	0,3	40
2,5	Ternas	9	29,16	1250,2	7,63	188	0,3	40
2,5	Ternas	10	30,42	1353,87	7,63	188	0,3	40
2,5	Ternas	11	31,87	1473,21	7,63	188	0,3	40
2,5	Ternas	12	33,03	1584,43	7,63	188	0,3	40
2,5	Ternas	13	34,13	1686,16	7,63	188	0,3	40
2,5	Ternas	14	35,19	1800,18	7,63	188	0,3	40
2,5	Ternas	15	36,22	1900,67	7,63	188	0,3	40
2,5	Ternas	16	37,22	2009,32	7,63	188	0,3	40
2,5	Ternas	17	38,19	2108,24	7,63	188	0,3	40
2,5	Ternas	18	39,05	2206,47	7,63	188	0,3	40
2,5	Ternas	19	40,26	2334,4	7,63	188	0,3	40
2,5	Ternas	20	40,93	2438,88	7,63	188	0,3	40
2,5	Ternas	21	41,93	2538,36	7,63	188	0,3	40
2,5	Ternas	22	42,59	2642,92	7,63	188	0,3	40
2,5	Ternas	23	43,59	2741,68	7,63	188	0,3	40
2,5	Ternas	24	44,26	2845,93	7,63	188	0,3	40
2,5	Ternas	25	45,67	2991,43	7,63	188	0,3	40

VERWANDTE PRODUKTE

VERSAND- UND LIEFERZEITEN

Versand- und Lieferzeiten – Häufig gestellte Fragen

F: Wie funktioniert der Produktversand?

A: Wir versenden innerhalb Brasiliens. Wir arbeiten mit der Post (SEDEX und PAC) und verschiedenen Partner-Versanddienstleistern zusammen. Nach Abschluss Ihrer Bestellung berechnet unser System anhand von Gewicht und Abmessungen Ihrer Bestellung die besten Versandoptionen für Ihre Postleitzahl und zeigt diese an.

F: Wie lange ist die Lieferzeit für meine Bestellung?

A: Unsere gesamte Lieferzeit setzt sich aus zwei Phasen zusammen: Verfügbarkeitszeit + Transportzeit.

Verfügbarkeitszeitraum:
- Produkte auf Lager: Wenn das Produkt auf Lager ist, wird es innerhalb von 2 Werktagen versendet.
- Produkte auf Bestellung gefertigt: Um höchste Qualität und Flexibilität zu gewährleisten, werden viele unserer Kabel auf Bestellung gefertigt . In diesen Fällen beträgt die Produktions- und Lieferzeit 15 Werktage.
Frist des Fluggesellschaftsunternehmens:
- Dies ist die Zeit, die der Versand nach dem Versand benötigt, um Sie zu erreichen . Dieser Zeitraum wird bei der Berechnung der Versandkosten in Ihrem Warenkorb angezeigt.

Daher beträgt die voraussichtliche Lieferzeit für ein Produkt, das sich in Produktion befindet, insgesamt 15 Werktage zuzüglich der Versandzeit.

F: Warum beträgt die Produktionsvorlaufzeit 15 Werktage? Was passiert bei Verzögerungen?

A: Dank unseres On-Demand-Produktionsmodells können wir Ihnen hochwertige Industriekabel in der exakt benötigten Länge zu äußerst wettbewerbsfähigen Preisen anbieten. Als Fertigungsbetrieb unterliegt unser Produktionsprozess verschiedenen Faktoren, wie dem Wareneingang und dem Betrieb komplexer Maschinen. Wir sind uns bewusst, dass unvorhergesehene Ereignisse eintreten können. Sollte es zu einer Verzögerung kommen, die den 15-tägigen Produktionszeitraum beeinflussen könnte, wird sich unser Team proaktiv mit Ihnen in Verbindung setzen, um Sie über den neuen Zeitplan zu informieren. Wir legen Wert auf absolute Transparenz während des gesamten Prozesses.

F: Kann ich eine Bestellung stornieren, die sich bereits in Produktion befindet?

A: Bei Produkten, die auf Bestellung gefertigt werden (Fertigung nach Auftrag), können wir keine Stornierungen mehr akzeptieren, sobald die Produktion begonnen hat. Um eine schnelle und wettbewerbsfähige Produktion zu gewährleisten, werden die Rohmaterialien für Ihr Kabel separat bereitgestellt und reserviert. Die Fertigung beginnt unmittelbar nach Zahlungseingang. Bitte überprüfen Sie Ihre Bestellung sorgfältig, bevor Sie sie abschließen. Bei Fragen wenden Sie sich bitte an unser Team.

Custos de Frete

F: Wie werden die Versandkosten berechnet?

A: Der Wert wird automatisch in Ihrem Warenkorb berechnet, basierend auf dem Gesamtgewicht der Produkte, den Abmessungen der Verpackung und der eingegebenen Zielpostleitzahl.

F: Bieten Sie kostenlosen Versand an?

A: Derzeit haben wir keine feste Regelung für kostenlosen Versand. Gelegentlich bieten wir jedoch Sonderaktionen an. Am genauesten können Sie die Versandkosten für Ihren Standort ermitteln, indem Sie die gewünschten Produkte und Ihre Postleitzahl in den Warenkorb legen.

Garantie und Rückgabe

F: Wie lauten die Rückgabe- und Umtauschbedingungen?

A: Gemäß unseren Richtlinien und dem Verbraucherschutzgesetz akzeptieren wir Rücksendungen aufgrund von Fehlkäufen oder Herstellungsfehlern innerhalb von 7 (sieben) Kalendertagen nach Erhalt der Ware. Um die Rücksendung einzuleiten, kontaktieren Sie bitte unseren Kundenservice per E-Mail. ecommerce@innovcable. Com.br Bitte geben Sie die Bestellnummer und den Grund für die Rücksendung an. Das Produkt muss in der Originalverpackung, unbeschädigt und ohne Gebrauchsspuren zurückgesendet werden. Wir weisen ausdrücklich darauf hin, dass diese Rückgabebedingungen auch nach Erhalt des Produkts unverändert gelten.

F: Gibt es eine Garantie auf die Produkte?

A: Ja. Alle Kabel unserer Produktlinie haben eine Garantie gegen Herstellungsfehler. Die jeweilige Garantiezeit finden Sie auf der Produktseite. Die Garantie deckt keine Schäden ab, die durch unsachgemäße Installation, Missbrauch oder normale Abnutzung entstehen.

Verladung und Transport

1. Beim Anheben mit einem Kran muss das richtige Seil verwendet werden, das an einer Achse befestigt ist, die sich in der Mitte der Spule befindet.

* Kopf hoch:
– Bringen Sie es so nah wie möglich an den Boden.
Bewegen Sie sich langsam und halten Sie, sobald Sie die richtige Position erreicht haben, nicht abrupt an.

2. Bei Verwendung eines Gabelstaplers dürfen die Fässer nicht durch den Gabelstapler beschädigt werden.

* Kopf hoch:
Platziere die Spule in der Mitte der Gabel.
Die Breite der Gabel muss größer sein als die der Spule.

Transport und Entladung

✽ Vorsichtsmaßnahmen beim Umgang mit Kabeln:
• Die Spulen dürfen nicht abgedeckt werden.
• Nicht weiter als 20 m rollen.
• Verwenden Sie beim Umziehen keine scharfen Gegenstände.
• Eine beschädigte Spule darf nicht aufgerollt werden.
• Nicht auf unebenen Oberflächen rollen.
• Lagern Sie die Spule nicht in der Nähe von Heizgeräten oder brennbaren Materialien.

Prüfungen beim Umgang mit Kabeln – Lagerung

• Entfernen Sie die Schutzmaterialien und die Verpackung, die die Kabeltrommeln und Kabel schützen, erst, wenn diese verwendet werden.
• An einem geschützten oder geschlossenen Ort lagern, um Beschädigungen durch Maschinen zu vermeiden.
• Bei längerer Lagerung an einem geeigneten, geschlossenen Ort aufbewahren. (Spulen und Verpackung sollten trocken gelagert werden.)
• Versiegeln Sie beide Enden der restlichen Kabel auf den Trommeln mit Schrumpfschlauch, um die Aufnahme von Feuchtigkeit zu verhindern.

PRODUKTE/KATEGORIEN >
