Strom- und Steuerkabel; 300/500 V; 2 bis 50 Adern; max. 16,00 mm²; nummerierte Adern, PVC/PUR, ölbeständig; -40 °C bis +80 °C

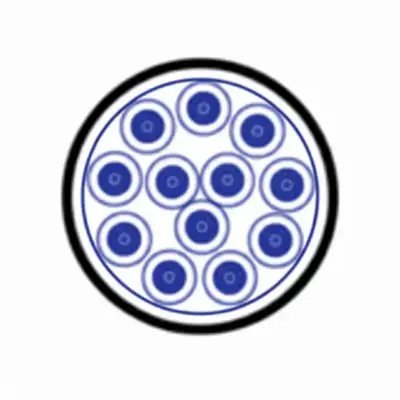

Polyurethan-Steuerkabel PUR (N)YMH11YO GRAU
💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.
- Klare und schnelle Identifizierung: Schwarze Leiter mit weißer Nummerierung erleichtern die präzise Installation und Wartung von Stromkreisen.
- Industrieller Chemikalienschutz: Spezielle PUR-Beschichtung mit hoher Beständigkeit gegen Öle, Lösungsmittel, Säuren und Fette.
- Langlebigkeit in rauen Umgebungen: Außergewöhnliche Beständigkeit gegen Schnitte, Abrieb und Risse, was eine lange Lebensdauer und weniger Ausfallzeiten gewährleistet.
- Anwendungsvielfalt: Ideal für Werkzeuge, Maschinen und Automatisierungssysteme, mit UV-Schutz für den Außeneinsatz.
- Überlegene Flexibilität: Leiter der Klasse 5 vereinfachen die Installation in komplexen Anlagen und mobilen Geräten.
|
Vorteile
| Aplicações
|
| Informationen zu Gerais | |
|---|---|
| Markierung | UNVERFÜGBAR |
| Produkttyp | Strom-, Steuer- und Verbindungskabel aus PUR, für feste Installationen und flexible Anwendungen mit freier Bewegung. |
| Elektrische Parameter | |
| Nennspannung | Uo/U: 300/500 V |
| Prüfspannung | 3 kV |
| Isolationswiderstand | Mindestens 20 MΩ x km |
| Produktdesign | |
| Leitermaterial | Blankes Kupferdraht. |
| Leiterwiderstand | Gemäß IEC 60228 Kl. 5. |
| Aktuelle Kapazität | Gemäß DIN VDE. |
| Treiberdesign | Fein geflochten, gemäß IEC 60228 Klasse 5. |
| Beinhaltet Schutzleiter (Erdung). | Erhältlich mit oder ohne grün/gelben Schutzleiter (GNGE). |
| Art der Drehung | Verschlungene, geschichtete Pfade. |
| Basismaterial für die Venenisolierung | PVC |
| Grundmaterial für die Außenverkleidung | Spezialpolyurethan (PUR) |
| Abkürzung für Dachmaterial | PUR |
| Farbe des Bezugs | Grau (RAL 7001). |
| Straßenidentifizierung | Graue Version: Schwarze Bahnen mit weißer Nummerierung. Gelbe Version: Farbige Bahnen bis zu 5 Bahnen oder ab 6 Bahnen mit TKD-Farbcodierung. |
| Straßenfarbcode | Basierend auf DIN VDE 0293-308 oder DIN VDE 0293. |
| Produkteigenschaften | |
| Anwendungsbereich | Als Strom-, Steuer- und Verbindungskabel in elektrischen Anlagen und tragbaren Elektrowerkzeugen. Geeignet für trockene, feuchte und Außenumgebungen. Nicht zur Erdverlegung zugelassen. |
| Für kontinuierliches Biegen | Ja, für flexible Anwendungen mit freier Bewegung, ohne Zugspannung und ohne Zwangsführung. |
| Zugkraft | Mühelose Traktion. |
| Minimaler Krümmungsradius, fest | 5 x Außendurchmesser |
| Minimaler Krümmungsradius, Bewegung | 12.5 x Außendurchmesser |
| Temperatur, feste Installation | -40 °C bis +80 °C. |
| Temperatur, ständige Bewegung | -5 °C bis +70 °C. |
| UV-beständig | Ja. |
| Resistente a óleo | Ja, erhöhter Widerstand. |
| Chemikalienbeständig | Beständig gegen Säuren, Basen, Lösungsmittel, Hydrolyse, Fette usw. |
| Abrieb- und Schnittfestigkeit | Erhöhte Beständigkeit gegen Abrieb und Schnitte. |
| Andere Widerstände | Resistent gegen Mikroben und Reißfestigkeit. |
| Silikonfrei | Ja (während der Produktion). |
| Anwendbare Standards | |
| Fertigungsstandards | Basierend auf DIN VDE 0245, 0250 und 0282. |
| Fahrerklasse | IEC 60228 Kl. 5 |
| Farbcode | DIN VDE 0293 / DIN VDE 0293-308 |
| Konformität | Niederspannungsrichtlinie 2014/35/EU, RoHS, CE. |
| Beschreibung | Dimensional nx mm² | Durchmesser-Ø mm ca. | Gewicht kg/km |
PUR (N)YMH11YO - Grau | |||
| G 3 0,5 | 5,1 | 40 | |
| G 3 0,75 | 5,4 | 55 | |
| G 4 0,5 | 6 | 65 | |
| G 5 0,5 | 6,5 | 75 | |
| G 7 0,5 | 7,2 | 90 | |
| G 12 0,5 | 9,3 | 150 | |
| G 18 0,5 | 10,8 | 205 | |
| G 25 0,5 | 13,2 | 270 | |
| 2 x 0,75 | 5,4 | 44 | |
| G 3 0,75 | 5,8 | 53 | |
| G 4 0,75 | 6,4 | 64 | |
| G 5 0,75 | 7,1 | 76 | |
| G 7 0,75 | 7,8 | 98 | |
| G 12 0,75 | 10,4 | 180 | |
| G 18 0,75 | 12,4 | 260 | |
| G 25 0,75 | 15,1 | 324 | |
| G 34 0,75 | 17 | 475 | |
| 2 x 1cm | 5,8 | 53 | |
| G 3 1 | 6,3 | 63 | |
| G 4 1 | 6,9 | 75 | |
| G 5 1 | 7,7 | 89 | |
| G 7 1 | 8,8 | 115 | |
| G 12 1 | 11 | 201 | |
| G 18 1 | 13 | 289 | |
| G 25 1 | 16,9 | 380 | |
| G 34 1 | 18,3 | 545 | |
| 2 x 1,5cm | 6,5 | 68 | |
| G 3 1,5 | 6,9 | 87 | |
| G 4 1,5 | 7,6 | 108 | |
| G 5 1,5 | 8,5 | 131 | |
| G 7 1,5 | 9,4 | 173 | |
| G 12 1,5 | 12,8 | 273 | |
| G 25 1,5 | 15,4 | 465 | |
| G 34 1,5 | 18,4 | 541 | |
| G 42 1,5 | 20,8 | 945 | |
| G 50 1,5 | 23,5 | 1100 | |
| 2 x 2,5cm | 8,2 | 110 | |
| G 3 2,5 | 8,7 | 146 | |
| G 4 2,5 | 9,6 | 183 | |
| G 5 2,5 | 10,2 | 224 | |
| G 7 2,5 | 11,5 | 293 | |
| G 12 2,5 | 15,7 | 512 | |
| G 4 4 | 12,5 | 291 | |
| G 5 4 | 14 | 355 | |
| G 7 4 | 15,4 | 503 | |
| G 4 6 | 13 | 400 | |
| G 5 6 | 14,5 | 570 | |
| G 7 6 | 16 | 808 | |
| G 4 10 | 16,2 | 720 | |
| G 5 10 | 18,1 | 894 | |
| G 4 16 | 18,8 | 1063 |
