Strom- und Steuerkabel; Stahlband- und Geflechtschirmung; max. 10,00 mm²; bis 1,0 mm² 500 V; von 1,50 mm² bis 10,00 mm² 1000 V; 2 bis 56 Adern; nummerierte Adern; PVC / PVC / PVC; flammhemmend; +70 °C

Geschirmtes Steuer-/Bedienkabel in Stahlband (BF) / Geflecht (TA) NBR 7289

Nagetierschutz?

Bietet zusätzlichen Schutz vor Nagetieren und Termiten. Der Preis wird in Ihrem Warenkorb aktualisiert.

Green Way Terra Protection?

Konfigurieren Sie einen der Kabeldrähte als grün für die Erdung. Der Wert wird im Warenkorb aktualisiert.

💡 In den Warenkorb legen — Sofortkauf. Der Rabatt für Ihre Mengenklasse wird automatisch angewendet, und Sie schließen die Bestellung online ab.
📋 Zur Angebotsanfrage hinzufügen Unser Team analysiert Ihre Anfrage und unterbreitet Ihnen anschließend ein Angebot. Ideal für große Bestellmengen, besondere Liefertermine oder wenn Sie Kabel benötigen, die online nicht erhältlich sind.

Doppelt geschirmtes Steuerkabel für die industrielle AutomatisierungDieses Kabel wurde für anspruchsvollste Anwendungen in der industriellen Steuerungs- und Automatisierungstechnik entwickelt und bietet maximale Zuverlässigkeit für Steuer- und Signalkreise. So wird der präzise und unterbrechungsfreie Betrieb Ihrer Anlagen gewährleistet.
  • Überlegene Doppelpanzerung: Elektromagnetischer Schutz kombiniert mit einer robusten Ummantelung aus verzinktem Stahlgeflecht.
  • Reine und zuverlässige Signalübertragung: Kollektive Abschirmung, die Störungen eliminiert und die Datenintegrität gewährleistet.
  • Flexibel und einfach zu installieren: Leiter der Klasse 5 für einfachere Handhabung in Rohren und Verteilerkästen.
  • Widerstandsfähigkeit in feindlichen Umgebungen: Beständig gegen Feuchtigkeit, Witterungseinflüsse, UV-Strahlung und chemische Einflüsse.
  • Anwendungsvielfalt: Ideal für industrielle Automatisierung, Maschinen, Umspannwerke und Mikroprozessorsysteme.

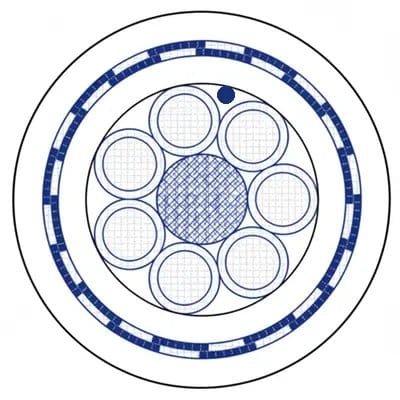

DESIGN FÜR PRODUKTE
  • Litzenleiter aus blanken elektrolytischen Kupferdrähten, weich, Litzenklasse 5 NBR NM 280.
  • Isolierung aus thermoplastischer Verbundmasse auf Basis von Polyvinylchlorid (PVC/A).
  • Separator aus Polyesterband und kollektive Abschirmung aus aluminisiertem Polyesterband mit verzinntem Kupfer-Ableitungsdraht.
  • Zwischenschicht aus thermoplastischer Verbundmasse auf Basis von Polyvinylchlorid (PVC/ST1).
  • Anwendung von verzinktem Stahlgeflecht.
  • Nicht hygroskopisches Klebeband.
  • Thermoplastische Verbundbeschichtung auf Basis von Polyvinylchlorid (PVC/ST1).
EINZELHEITEN

Vorteile

  • Überlegener Schutz: Abschirmung mit verzinktem Stahlgeflecht, das einen robusten mechanischen Schutz bietet.
  • Signal ohne Störungen: Kollektive Abschirmung mit aluminisiertem Polyesterband zum Schutz vor elektromagnetischen Störungen.
  • Hohe Flexibilität: Leiter der Klasse 5, die eine hervorragende Flexibilität bei der Installation bieten.
  • Witterungsbeständigkeit: Gute Beständigkeit gegenüber UV-Strahlung, Feuchtigkeit und Klimaschwankungen.
  • Flammschutzmittelsicherheit: Entspricht den Anforderungen der Norm NBR NM IEC 60332-3-23 und ist nicht flammenausbreitend.
  • Garantierte Haltbarkeit: Hergestellt aus PVC, das gegen bestimmte Chemikalien beständig ist, was seine Lebensdauer verlängert.
  • Eindeutige Identifizierung: Die fortlaufend nummerierten Adern erleichtern Installation und Wartung.
  • Vielseitigkeit im Bauwesen: Es kann auf Anfrage mit unterschiedlichen Isolier- und Bezugsmaterialien hergestellt werden.
  • Zuverlässige Isolation: Isolationsspannung bis zu 1000 V zur Gewährleistung eines sicheren Betriebs.
  • Zertifizierte Qualität: Hergestellt gemäß ABNT-Standards und mit dem Qualitätsmanagementsystem ISO 9001:2008.

Aplicações

  • Steuerschaltungen: Ideal zur Steuerung und Signalisierung verschiedener elektrischer Geräte.
  • Industrielle Automatisierung: Wird in mikroprozessorgestützten Systemen und in der Umspannwerksautomatisierung eingesetzt.
  • Kraftwerke: Anwendung in stationären Anlagen zur Prozesssteuerung in der Energieerzeugung.
  • Industriegebiete: Ideal für die chemische Industrie und andere anspruchsvolle Umgebungen.
  • Strukturierte Verkabelung: Wird zur Verbindung von Maschinen und Systemen verwendet, die Organisation und Schutz erfordern.
  • Schaltschränke: Anschluss von Drucktastern und Stromversorgung an Komponenten in Schalttafeln und Schaltanlagen.
  • Festinstallationen: Vielseitig einsetzbar in Elektroinstallationsrohren, Kabelkanälen, Kabelrinnen und Kabelrinnen.
  • Signalsysteme: Sichere und zuverlässige Signalübertragung über eine Vielzahl von Geräten hinweg.
  • Maschinenanschlüsse: Es gewährleistet eine sichere Stromversorgung und Steuerung von Industriemaschinen im Allgemeinen.
  • Kundenspezifische Projekte: Es kann je nach Projektanforderungen an verschiedene Abschnitte und Materialien angepasst werden.
DADOS TCNICOS



Informationen zu Gerais
MarkierungUNVERFÜGBAR
ProdukttypGeschirmtes Steuerkabel mit aluminisiertem Band und Stahlgeflecht (BF TA) für feste Installationen.
Elektrische Parameter
Isolationsspannung500 V (für Querschnitte bis zu 1,0 mm²)
Isolationsspannung1000 V (für Querschnitte von 1,50 mm² bis 10,00 mm²)
Produktdesign
LeitermaterialBlankes elektrolytisches Kupfer, weichgeglüht.
TreiberdesignBespannung der Klasse 5 gemäß NBR NM 280.
VenenisolierungsmaterialThermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/A).
StraßenidentifizierungWeiße Adern, fortlaufend nummeriert.
Schutzleiter (Erdung)Optional, mit grüner Fahrspur.
StraßenfarbcodeEs kann auf Wunsch auch mit farbigen Adern gefertigt werden.
InnenseparatorPolyesterband.
Kollektive AbschirmungAluminisiertes Polyesterband mit verzinntem Kupfer-Ableitungsdraht zum Schutz vor elektromagnetischen Störungen.
ZwischendeckmaterialThermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/ST1).
Mechanischer SchutzVerzinktes Stahlgeflecht.
Externer SeparatorNicht hygroskopisches Klebeband.
AußendachmaterialThermoplastische Verbindung auf Basis von Polyvinylchlorid (PVC/ST1).
Farbe des BezugsNicht spezifiziert (üblicherweise schwarz).
Produkteigenschaften
AnwendungsbereichFeste Installationen in Steuer-, Befehls- und Signalanlagen elektrischer Geräte, Automatisierung von Umspannwerken, Kraftwerken, Industriegebieten, Chemieanlagen u. a.
InstallationEs kann für elektrische Leitungen, Kabelrinnen, Kabelkanäle, Kabeltrassen, Kabelrinnen und Schaltschränke verwendet werden.
Für kontinuierliche BeugungNein, es ist für Festinstallationen konzipiert.
Maximale Temperatur im Leiter70 °C im stationären Zustand.
FlammschutzmittelJa, schwer entflammbar und selbstverlöschend gemäß NBR NM IEC 60332-3-23 (Kategorie B).
UV-beständigJa.
Zusätzlicher WiderstandBeständig gegen Witterungseinflüsse, Feuchtigkeit und bestimmte Chemikalien.
Halogenfrei (LSZH)Nein (Standardausführung in PVC). LSZH-Fertigung auf Anfrage möglich.
ÖlbeständigAuf Anfrage auch mit einer speziellen ölbeständigen PVC-Mischung erhältlich.
Bauoptionen (auf Anfrage)
DirigentVerzinntes Kupfer oder Klasse-2-Verkabelung.
IsolierungPVC/E (105 °C), XLPE (125 °C), HEPR (90 °C), PE (80 °C).
ZielgruppePE, PVC/E, PVC/ST2, Spezial-PVC (ölbeständig), LSZH.
Anwendbare Standards
ABNT NBR NM 280Isolierte Kabeladern.
ABNT NBR NM IEC 60332-3-23Vertikaler Lagerfeuertest (Kategorie B).
ABNT NBR 7289Konstruktion von Steuerkabeln mit PVC/PVC-Isolierung/Ummantelung.
ABNT NBR 6251Stromkabel mit extrudierter Isolierung.
ABNT NBR 7290Optionale Ausführung mit XLPE- oder HEPR-Isolierung.
ABNT NBR 13248Optionale Ausführung mit HEPR-Isolierung und LSZH-Mantel.



Dimensionstabelle
Nennquerschnitt (mm²)Anzahl der FahrerAußendurchmesser (mm)
Nenngewicht (kg/km)
0,528,6117,32
0,538,95132,85
0,549,77169,84
0,559,92185,84
0,5610,44200,98
0,5710,44210,11
0,5810,99227,48
0,5912,49268,11
0,51012,89280,7
0,51112,89296,47
0,51213,1312,31
0,51313,56332,76
0,51413,56340,19
0,51514,07365,21
0,51614,07372,36
0,51714,6392,96
0,51814,6399,65
0,51914,6406,48
0,52015,36436,53
0,52115,88453,53
0,52215,88463,41
0,52315,88476,69
0,52415,88485,02
0,52515,88500,14
0,7529,1129,77
0,7539,41149,09
0,75410,31192,44
0,75510,48211,75
0,75611,07230,61
0,75711,07243,29
0,75811,69264,66
0,75913,31310,85
0,751013,76335,3
0,751113,76346,44
0,751213,97366,27
0,751314,49390,55
0,751414,49401,32
0,751515,06430,19
0,751615,06440,64
0,751715,65465,1
0,751815,65475,04
0,751915,65485,12
0,752016,47519,78
0,752117,06539,61
0,752217,06553,71
0,752317,06572,21
0,752417,06581,74
0,752517,06600,06
129,46141,1
139,79164
1410,78213,14
1510,96235,63
1611,61258,03
1711,61274,09
1812,28299,23
1914,01350,53
11014,5378,82
11114,5393,01
11214,71416,6
11315,27444,51
11415,27458,49
11515,89491,02
11615,89504,64
11716,54532,76
11816,54545,82
11916,54559,05
12017,42598,01
12118,06621,46
12218,06638,68
12318,06660,29
12418,06672,91
12518,06694,33
1,5210,02160,3
1,5310,39189,54
1,5411,51248,48
1,5511,72276,67
1,5612,45305,34
1,5712,45327,42
1,5813,2359,19
1,5915,1419,21
1,51015,66453,74
1,51115,66472,93
1,51215,87504,13
1,51316,51538,46
1,51416,51558,18
1,51517,21597,15
1,51617,21616,46
1,51717,94651,03
1,51817,94669,72
1,51917,94688,6
1,52018,9735
1,52119,63764,86
1,52219,63787,67
1,52319,63814,87
1,52419,63833,06
1,52519,63860,05
2,5211,81216,84
2,5312,33263,95
2,5413,86351,7
2,5514,14395,75
2,5615,14442,1
2,5715,14481,06
2,5816,17531,65
2,5918,62617,14
2,51019,39669,89
2,51119,39706,25
2,51219,6756,19
2,51320,46807,64
2,51420,46843,3
2,51521,43900,57
2,51621,43935,74
2,51722,43988,52
2,51822,431022,83
2,51922,431057,41
2,52023,671125,22
2,52124,671173,2
2,52224,671211,52
2,52324,671254,24
2,52424,671287,95
2,52524,671330,28
4213,04268,31
4313,62330,09
4415,34440,6
4515,66497,83
4616,78558,67
4716,78611,55
4817,94677,48
4920,64782,4
41021,5849,98
41121,5899,89
41221,71963,41
41322,691030,59
41422,691079,55
41523,771151,52
41623,771199,81
41724,891267,37
41824,891314,63
41924,891362,21
42026,261446,48
42127,391509,13
42227,391560,31
42327,391615,88
42427,391662,3
42527,391717,52
VERWANDTE PRODUKTE

VERSAND- UND LIEFERZEITEN

Versand- und Lieferzeiten – Häufig gestellte Fragen

F: Wie funktioniert der Produktversand?

A: Wir versenden innerhalb Brasiliens. Wir arbeiten mit der Post (SEDEX und PAC) und verschiedenen Partner-Versanddienstleistern zusammen. Nach Abschluss Ihrer Bestellung berechnet unser System anhand von Gewicht und Abmessungen Ihrer Bestellung die besten Versandoptionen für Ihre Postleitzahl und zeigt diese an.

F: Wie lange ist die Lieferzeit für meine Bestellung?

A: Unsere gesamte Lieferzeit setzt sich aus zwei Phasen zusammen: Verfügbarkeitszeit + Transportzeit.

  • Verfügbarkeitszeitraum:

    • Produkte auf Lager: Wenn das Produkt auf Lager ist, wird es innerhalb von 2 Werktagen versendet.

    • Produkte auf Bestellung gefertigt: Um höchste Qualität und Flexibilität zu gewährleisten, werden viele unserer Kabel auf Bestellung gefertigt . In diesen Fällen beträgt die Produktions- und Lieferzeit 15 Werktage.

  • Frist des Fluggesellschaftsunternehmens:

    • Dies ist die Zeit, die der Versand nach dem Versand benötigt, um Sie zu erreichen . Dieser Zeitraum wird bei der Berechnung der Versandkosten in Ihrem Warenkorb angezeigt.

Daher beträgt die voraussichtliche Lieferzeit für ein Produkt, das sich in Produktion befindet, insgesamt 15 Werktage zuzüglich der Versandzeit.

F: Warum beträgt die Produktionsvorlaufzeit 15 Werktage? Was passiert bei Verzögerungen?

A: Dank unseres On-Demand-Produktionsmodells können wir Ihnen hochwertige Industriekabel in der exakt benötigten Länge zu äußerst wettbewerbsfähigen Preisen anbieten. Als Fertigungsbetrieb unterliegt unser Produktionsprozess verschiedenen Faktoren, wie dem Wareneingang und dem Betrieb komplexer Maschinen. Wir sind uns bewusst, dass unvorhergesehene Ereignisse eintreten können. Sollte es zu einer Verzögerung kommen, die den 15-tägigen Produktionszeitraum beeinflussen könnte, wird sich unser Team proaktiv mit Ihnen in Verbindung setzen, um Sie über den neuen Zeitplan zu informieren. Wir legen Wert auf absolute Transparenz während des gesamten Prozesses.

F: Kann ich eine Bestellung stornieren, die sich bereits in Produktion befindet?

A: Bei Produkten, die auf Bestellung gefertigt werden (Fertigung nach Auftrag), können wir keine Stornierungen mehr akzeptieren, sobald die Produktion begonnen hat. Um eine schnelle und wettbewerbsfähige Produktion zu gewährleisten, werden die Rohmaterialien für Ihr Kabel separat bereitgestellt und reserviert. Die Fertigung beginnt unmittelbar nach Zahlungseingang. Bitte überprüfen Sie Ihre Bestellung sorgfältig, bevor Sie sie abschließen. Bei Fragen wenden Sie sich bitte an unser Team.

Custos de Frete

F: Wie werden die Versandkosten berechnet?

A: Der Wert wird automatisch in Ihrem Warenkorb berechnet, basierend auf dem Gesamtgewicht der Produkte, den Abmessungen der Verpackung und der eingegebenen Zielpostleitzahl.

F: Bieten Sie kostenlosen Versand an?

A: Derzeit haben wir keine feste Regelung für kostenlosen Versand. Gelegentlich bieten wir jedoch Sonderaktionen an. Am genauesten können Sie die Versandkosten für Ihren Standort ermitteln, indem Sie die gewünschten Produkte und Ihre Postleitzahl in den Warenkorb legen.

Garantie und Rückgabe

F: Wie lauten die Rückgabe- und Umtauschbedingungen?

A: Gemäß unseren Richtlinien und dem Verbraucherschutzgesetz akzeptieren wir Rücksendungen aufgrund von Fehlkäufen oder Herstellungsfehlern innerhalb von 7 (sieben) Kalendertagen nach Erhalt der Ware. Um die Rücksendung einzuleiten, kontaktieren Sie bitte unseren Kundenservice per E-Mail. ecommerce@innovcable. Com.br Bitte geben Sie die Bestellnummer und den Grund für die Rücksendung an. Das Produkt muss in der Originalverpackung, unbeschädigt und ohne Gebrauchsspuren zurückgesendet werden. Wir weisen ausdrücklich darauf hin, dass diese Rückgabebedingungen auch nach Erhalt des Produkts unverändert gelten.

F: Gibt es eine Garantie auf die Produkte?

A: Ja. Alle Kabel unserer Produktlinie haben eine Garantie gegen Herstellungsfehler. Die jeweilige Garantiezeit finden Sie auf der Produktseite. Die Garantie deckt keine Schäden ab, die durch unsachgemäße Installation, Missbrauch oder normale Abnutzung entstehen.

Spule 1 (1)
Spule 2
Gabelstapler

Verladung und Transport

1. Beim Anheben mit einem Kran muss das richtige Seil verwendet werden, das an einer Achse befestigt ist, die sich in der Mitte der Spule befindet.

* Kopf hoch:
– Bringen Sie es so nah wie möglich an den Boden.
Bewegen Sie sich langsam und halten Sie, sobald Sie die richtige Position erreicht haben, nicht abrupt an.

2. Bei Verwendung eines Gabelstaplers dürfen die Fässer nicht durch den Gabelstapler beschädigt werden.

* Kopf hoch:
Platziere die Spule in der Mitte der Gabel.
Die Breite der Gabel muss größer sein als die der Spule.

Transport und Entladung

✽ Vorsichtsmaßnahmen beim Umgang mit Kabeln:
• Die Spulen dürfen nicht abgedeckt werden.
• Nicht weiter als 20 m rollen.
• Verwenden Sie beim Umziehen keine scharfen Gegenstände.
• Eine beschädigte Spule darf nicht aufgerollt werden.
• Nicht auf unebenen Oberflächen rollen.
• Lagern Sie die Spule nicht in der Nähe von Heizgeräten oder brennbaren Materialien.


Prüfungen beim Umgang mit Kabeln – Lagerung

• Entfernen Sie die Schutzmaterialien und die Verpackung, die die Kabeltrommeln und Kabel schützen, erst, wenn diese verwendet werden.
• An einem geschützten oder geschlossenen Ort lagern, um Beschädigungen durch Maschinen zu vermeiden.
• Bei längerer Lagerung an einem geeigneten, geschlossenen Ort aufbewahren. (Spulen und Verpackung sollten trocken gelagert werden.)
• Versiegeln Sie beide Enden der restlichen Kabel auf den Trommeln mit Schrumpfschlauch, um die Aufnahme von Feuchtigkeit zu verhindern.
